Noutăți SOLIDWORKS xDesign R2025x FD01

Februarie este atât luna dedicată de SOLIDWORKS utilizatorilor  3DEXPERIENCE World, prin intermediul evenimentului 3DEXPERIENCE World 2025 din Houston, Texas, desfășurat în perioada 23-26 februarie, precum și perioada ideală pentru o primă actualizare SOLIDWORKS, dedicată SOLIDWORKS xDesign . Actualizarea, R2025x functional delivery (FD) 01, include capacități de partajare ameliorate, feedback intuitiv, îmbunătățiri legate de schițare și o experiență de randare complet nouă.

Să aruncăm o privire la noutățile SOLIDWORKS xDesign 2025.

Experiența utilizatorului

Link pentru partajarea unui produs fizic

Partajarea design-urilor a devenit mai ușoară. Acum aveți posibilitatea de a genera un link partajabil, pentru orice produs fizic (ex: o piesă, un ansamblu) și de a-l trimite unui coleg. Cei din urmă îl pot deschide, revizui și edita rapid în mediul lor xDesign .

Noua modificare presupune un feedback mai rapid, o colaborare mai fluidă și mai puține întârzieri, ajutând proiectele de design să avanseze eficient.

Mediu de modelare unificat

Dispuneți de fluxuri de lucru mai rapide, ori de câte ori lucrați cu aplicații diferite. Datorită celei mai recente actualizări, xDesign aduce  instrumentele xShape și xMold în bara sa de acțiune. Astfel, puteți accesa toate funcțiile de care aveți nevoie fără a părăsi spațiul de design. Indiferent dacă sculptați suprafețe complexe sau rafinați modele pentru matrițe, veți găsi instrumente contextuale, meniuri de comenzi și inele de comenzi rapide în xDesign. Faptul în sine înseamnă mai mult timp pentru creație și mai puțin timp pierdut pentru a trece dintr-o aplicație în alta. Dacă aveți licențe pentru aceste instrumente, totul se integrează perfect, făcând fluxul de lucru mai intuitiv și mai eficient.

Piese și Ansambluri

Feedback vizual Offset și Shell

Comenzile Offset și Shell oferă, mai nou, indicatori vizuali, facilitând diagnosticarea și rezolvarea problemelor.

Când o operație eșuează, veți vedea instantaneu fețe evidențiate pe modelul dvs., indicându-vă exact unde este problema. Uitați de nenumăratele încercări și erori. Dispuneți de indicii clare, vizuale, care vă ajută să modificați, să ajustați și să avansați mai rapid cu designul dvs. Indiferent dacă ajustați grosimea carcasei sau remediați defecțiunile, actualizarea dată vă economisește timp și vă sporește precizia.

Browser de materiale reproiectat

Noul Material Browser se încarcă mai rapid și include: o grilă de date pentru listarea materialelor, o bară de căutare pentru a filtra rezultatele și un panou de informații ameliorat, pentru vizualizarea detaliilor materialelor.

Prin intermediul său puteți găsi, compara și aplica materialul potrivit modelului dvs. în cel mai scurt timp.

 Vizualizarea racordurilor și restricțiilor de mișcare

Grație recentelor îmbunătățiri, identificarea restricțiilor de mișcare a devenit mai simplă. Acum, când selectați o componentă, sunt afișate îmbinările relevante, exact acolo unde aveți nevoie de ele, fără a mai fi nevoiți să apelați la Design Manager. Există, de asemenea, pictograme noi, path-to-ground icons, menite să evidențieze ce anume blochează o componentă. Astfel de pictograme reprezintă o modalitate bună de a vă asigura că ceva e sau nu imobil.

Indiciile vizuale pentru componentele selectate vă vor ajuta să înțelegeți rapid modul în care totul e conectat, eliminând presupunerile în favoarea clarității.

Schiţarea

Remedierea rapidă a problemelor legate de schițe cu instrumentele de analiză a schiței

Economisiți timp și asigurați designuri impecabile cu ajutorul instrumentelor pentru identificarea și remedierea erorilor de schițare, direct în mediul de schițare.

Folosind comanda Sketch Analysis aveți posibilitatea de a corecta schițele supradefinite, de a rezolva referințele lipsă și de a detecta și închide automat profilele de schiță deschise. Indiferent dacă sunteți un expert sau un novice în xDesign, instrumentul dat vă va ajuta să soluționați diverse probleme comune legate de schițe.

Videoclipul de mai jos exemplifică închiderea unui contur de schiță deschis. Comanda Sketch Analysis indică dacă un profil este încă deschis și îl închide automat.

Editarea și repararea dimensiunile Broken Dimensions

Repararea dimensiunilor deteriorate a devenit mai ușoară! Cu noua comandă Edit Dimension, puteți modifica sau repara rapid astfel de dimensiuni, fără a fi nevoiți să le ștergeți sau să le recreați de la zero.

Dacă o referință este pierdută, veți vedea în schița dvs. un mesaj galben, semnalând eroarea. Puteți remedia lejer problema prin intermediul Edit Dimension. Tot ce trebuie să faceți este să lansați comanda și caseta de dialog vă va arăta referința lipsă. Ulterior, pentru un flux de lucru fluid și eficient, puteți înlocui referința și actualiza valoarea, fără a fi nevoiți să recreați întreaga dimensiune.

Desene și MBD

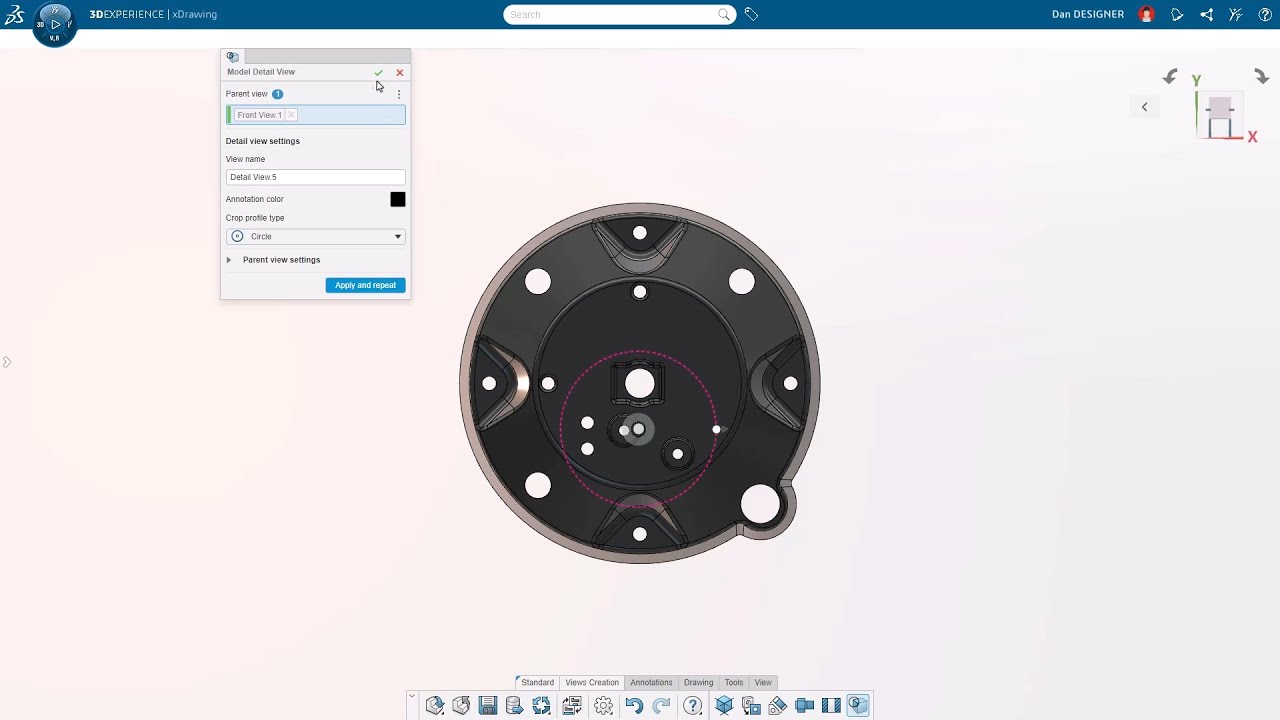

Vizualizarea detaliilor

În versiunea SOLIDWORKS xDesign R2025x functional delivery (FD) 01, desenele devin mai clare. Noua comandă Detail View vă permite să măriți componentele complicate sau caracteristicile de ansamblu, uneori neclare în vizualizarea principală a desenului. Vizualizările detaliate ajută la îmbunătățirea clarității desenului și asigură comunicarea precisă a caracteristicilor mici, critice.

Aveți capacitatea de a obține vizualizarea respectivă direct din 3D, alegând dimensiunea vizualizării și decupând porțiunea de interes, concentrându-vă pe ceea ce contează. Instantaneul detaliat poate fi complet definit și reutilizat pe desenul dvs., fiind un plus atât pentru documentația de piese mecanice bazată pe desene, cât și a documentației bazate pe model.

Silhouette Edges

Pentru a crește și mai mult claritatea desenului, comanda de cotă a fost îmbunătățită prin selecția marginilor siluetei pentru cilindri, conuri și alte fețe rotunde, ceea ce simplifică definirea formelor complexe. De exemplu, dacă aveți o fațetă conică, însă marginea conică nu este vizibilă, puteți trece cursorul peste zonă respectivă, selectând marginea siluetei aferente în vederea aplicării dimensiunii. Nu veți vedea implicit marginile respective pe modelul dvs. Însă, atunci când dimensionați, le puteți identifica și selecta.

Opțiunea oferă mai multă flexibilitate și control la definirea modelului, mai ales când se încearcă surprinderea limitelor exterioare ale unei forme complexe.

Vizualizări izometrice ale proiectului

Cu capacități îmbunătățite de vizualizare a proiecțiilor, puteți elabora proiecții izometrice, prezentând astfel piesele și ansamblurile într-o perspectivă 3D.

Nu mai pierdeți timpul creând vizualizări 3D personalizate. Printr-o singură comandă Projection View, ușor de utilizat, puteți capta mai multe părți ale unei componente într-o vizualizare izometrică foarte clară, pe înțelesul tuturor. Mai mult, utilizarea comenzii Projection View permite o aliniere ușoară cu celelalte vederi ortogonale 2D.

Randare

Știați că oferta SOLIDWORKS xDesign are și o aplicație de randare, complet bazată pe browser? Cu xStudio puteți crea și partaja cu ușurință redări foto-realiste, oricând simțiți nevoia.

Prin actualizarea respectivă experimentați o interfață complet nouă, reproiectată, de ultimă generație, optimizată la atingere, concepută pentru o redare fotorealistă fără efort, pe orice dispozitiv. Cu instrumente intuitive, dar și mostre și șabloane utilizabile, puteți elabora imagini uimitoare, în doar câteva minute. Bucurați-vă de flexibilitatea avansată a montajului, previzualizările instantanee și îmbunătățirile de ultimă oră ale performanței, care vă oferă puterea de a da viață ideilor dvs. lejer și rapid.

În cazul în care ați omis ceva, să aruncăm o privire mai atentă asupra aspectelor reprezentate în video:

• Experiența utilizatorului

Interfață complet reproiectate pentru a crea fără efort imagini uimitoare, foto-realiste, pe orice dispozitiv, cu o experiență intuitivă, optimizată la atingere.

• Eșantion de producție

Mostre gata de utilizare, care includ diverse elemente, cum ar fi luminile zonei, fundalurile ș.a.

• Conformitate mobilă

Interfață de utilizator complet receptivă, care se adaptează automat la orice dimensiune a ecranului, inclusiv la dispozitive mobile.

• Șabloane

Multiple opțiuni de punere în scenă predefinite, de la medii de studio până la medii exterioare, cu iluminare personalizabilă.

• Iluminarea zonei

Acces la sursele de lumină din zonă și la opțiunile de control al luminii pentru a crea randări uimitoare.

• Previzualizări instantanee

Noile previzualizări globale de iluminare oferite de Stellar Precise permit previzualizări rapide ale randării finale, direct din fereastra grafică. De asemenea, utilizatorii pot descărca instantaneu și gratuit imagini de previzualizare.

Consultați îmbunătățirile preferate ale echipei SOLIDWORKS  în videoclipul de prezentare generală de mai jos.

Aflați mai multe despre designul bazat pe browser la 3DEXPERIENCE World în aceste sesiuni. Iar dacă vă sunt utile articolele noastre, nu ezitați să vă abonați la newsletter.
