HSS: Prelucrarea de Mare Viteză a Suprafețelor

SolidCAM HSS

Prelucrarea de Mare Viteză a Suprafețelor alese

  • HSS-ul SolidCAM asigură prelucrarea netedă și puternică a suprafețelor localizate și a tăieturilor, utilizând atât scule standard, cât și profilate
  • HSS oferă o selecție ușoară a suprafețelor care trebuie prelucrate, fără a fi necesară definirea limitelor
  • HSS asigură o creștere semnificativă a calității suprafeței
  • HSS este un modul esențial pentru ateliere, prelucrând toate tipurile de piese

Tăieri Paralele

Opțiunea „Parallel Cuts” conține 3 strategii pentru a furniza trasee de scule cu linii paralele și trecere constantă: Linear, Hatch (pentru suprafețe înclinate în sus) și Constant Z (pentru suprafețe abrupte).

Paralel la suprafață

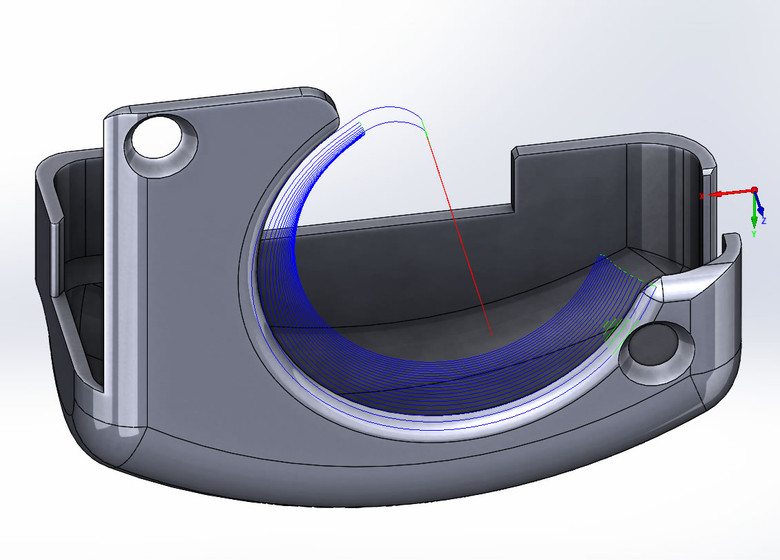

„Parallel to Surface” calculează intersecția suprafețelor selectate și generează trasee de sculă care sunt paralele cu curba de intersecție rezultată.

Morfism între curbe

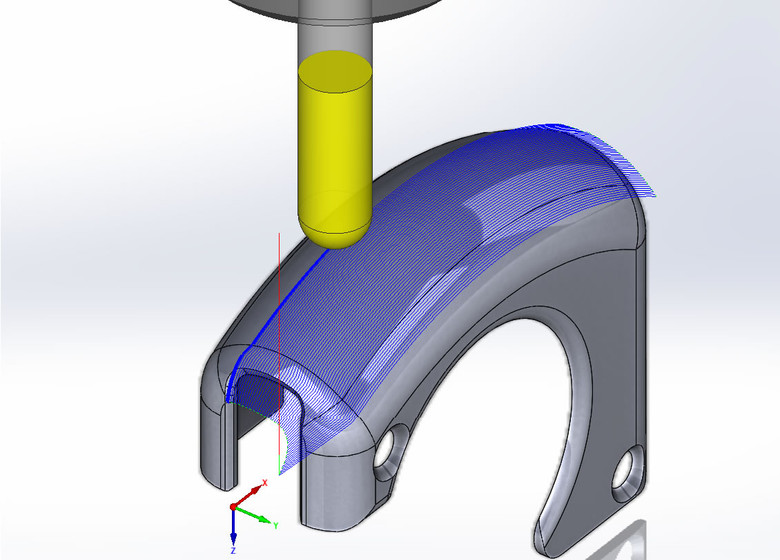

„Morph between Curves” creează un traseu, adaptat perfect la două curbe directoare selectate, oferind, în același timp, o încărcare constantă pe sculă.



Proiecții

Potrivite pentru prelucrarea racordărilor interne, teșiturilor și gravării pe suprafețe 3D. Proiecția definește o curbă, folosind o suprafață de selecție, oferind o cale lină a sculei, pe o singura linie.

Legături avansate

Cu 9 opțiuni diferite de intrare/ieșire, „Advanced Linking” oferă control total asupra intrării sculelor și mișcării de ieșire a sculei, fără modificări ale suprafeței. Traseele sculelor pot fi extinse sau tăiate, în timp ce golurile și găurile pot fi evitate.

Paralel la Curbă

„Parallel to Curve” conduce traseul sculei, utilizând suprafața sau suprafețele selectate. Fiecare sculă taie, urmând o suprafață care e paralelă cu o curbă optimă selectată (optimal scaloop).

Perpendicular pe curbă

Opusă strategiei „Parallel to Curve”, această opțiune generează tăieturi perpendiculare pe curba directoare.

Morfism între suprafețe

Similară strategiei „Parallel to Curve”, „Morph between Surfaces” oferă un traseu uniform al sculei, între două suprafețe directoare, fiind perfectă pentru limitele complexe ale suprafețelor de prelucrare.

Verificarea scobiturilor

Pentru un control complet asupra traseului sculei, utilizatorii dispun de 4 etape de protecție la Scobiturile accidentale. Controlul este similar cu simularea disponibilă în Modulul cu 5 axe.

Control total al sculelor în zonele alese

  • HSS duce prelucrarea 2.5D dincolo de profiluri, buzunare și fețe, oferind o capacitate de prelucrare 3D prin mișcarea de-a lungul suprafețelor specifice a pieselor prismatice și 3D
  • Traictoria sculei în HSS funcționează pe suprafețe simple și multiple, creând o cale netedă de deplasare, pe un grup de suprafețe care alcătuiesc raze complexe 3D (ex: racordările)
  • Controlul total al sculelor elimină necesitatea limitelor și constrângerilor și scurtează timpul alocat construcțiilor geometrice suplimentare
  • Unelte de tip tarod, freze sferice ori T-Slot (pentru canale ovalizate) destinate subtăierii sau geometrii dificil de tăiat, toate într-un singur modul

Strategii puternice de prelucrare a suprafețelor, pentru trasee de sculă optime, netede, fără scobiri, în vederea finisării suprafețelor selectate

  • HSS oferă numeroase strategii de prelucrare a suprafețelor, care produc un traseu de scule optim, eficient, neted, fără scobiri, pentru finisarea suprafețelor selectate
  • HSS oferă strategii speciale de legătură a traseelor de scule, generând intrări și ieșiri plane sau tangențiale din material
  • Mișcările de legătură între traseele sculelor pot fi controlate pentru a evita găurile și fantele, fără a fi nevoie să modificați suprafața modelului
  • Retragerile se pot realiza de-a lungul oricărui plan major

Prelucrarea subtăierilor

  • SolidCAM oferă strategii puternice pentru prelucrarea subtăierilor într-un model
  • La aceste tipuri de prelucrări sunt accesibile: instrumentul de frezare a canalelor ovalizate (Slot Milling Tool), instrumentul de tip freză sferică și freză cu coadă de rândunică
  • Protecția completă de scobire a zonei de tăiere, a cablurilor, a legăturilor, a arborelui și a prinderilor, creează trasee de scule, sigure și eficiente, către zonele de tăiere ale mașinii

Control avansat de evitare a scobiturilor pentru prinderi, ax și sculă

  • Control complet al scobirii (Gouge Control), disponibil pentru Prinderi, Arbore și Sculă
  • Mai multe Suprafețe de Verificare Adiacente pot fi selectate pentru a crea zone de evitare
  • Sunt disponibile mai multe strategii de retragere
