Digitalizare în condiții dure
În 2020, Nabla Wind Power a fost solicitată să extindă paletele unei turbine eoliene, urmărindu-se creșterea performanței instalației existente cu 10%. Pentru a face acest lucru, a fost nevoie ca ultimii metri ai unei palete în rotor să fie digitalizați, astfel încât extensia paletei să poată fi proiectată ulterior. Într-o primă încercare, pentru digitalizare au fost folosite scanere laser terestre. Nabla avea însă nevoie de măsurători cu o marjă de eroare cât mai mică. Prin urmare, a început să caute o soluție alternativă și, în cele din urmă, a cerut susținerea Creaform Services.
Cel mai bun scaner 3D portabil, potrivit pentru această sarcină, s-a dovedit a fi HandySCAN 3D | BLACK. Datorită referințelor sale dinamice, HandySCAN 3D| BLACK poate fi utilizat pentru digitalizare inclusiv în condiții de lucru dificile. Vibrațiile nu afectează rezultatele, iar incertitudinea măsurătorilor este mai mică de un milimetru.

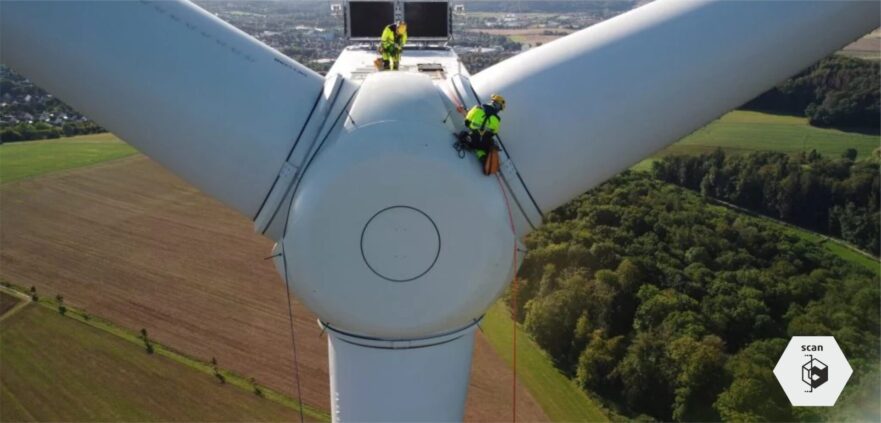

Întrucât sarcina trebuia realizată direct pe turbina eoliană, un inginer de aplicații Creaform a instruit doi alpiniști industriali de la compania Asaken, învățându-i cum să folosească HandySCAN 3D. Ulterior, alpiniștii au fost nevoiți să urce în vârful turbinei eoliene, la 130 de metri, și să coboare până la 65 de metri deasupra solului.

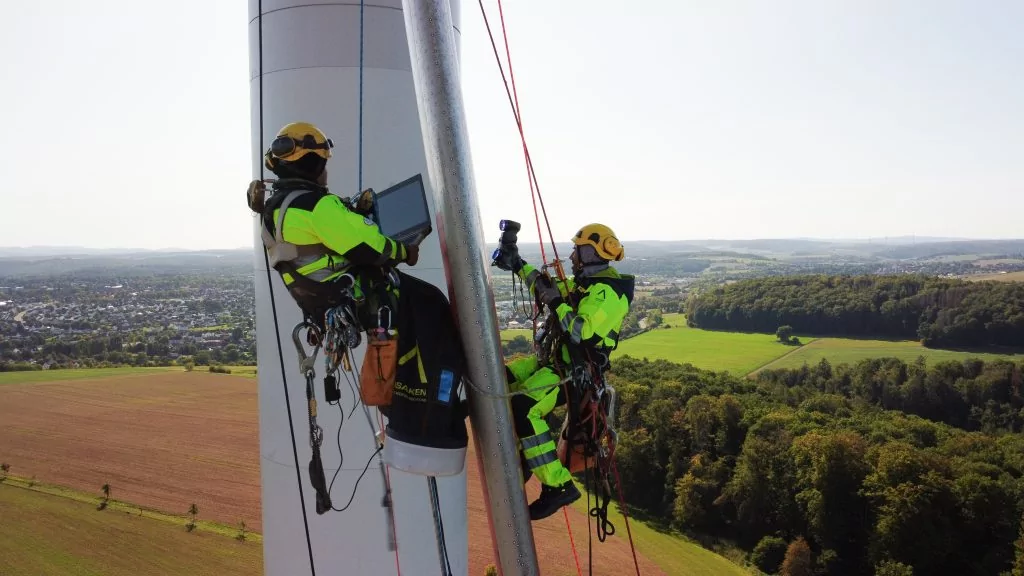

Primul lucru realizat a fost lipirea unor ținte (targets) pe ultimii 7 metri ai unei palete în rotor. Ele au fost folosite de HandySCAN 3D drept puncte de referință. După, a început scanarea propriu-zisă. În timp ce unul dintre alpiniștii industriali se ocupa de laptop, celălalt era implicat în scanare. Simultan, inginerul de aplicații Creaform analiza rezultatele scanării de la sol, prin Teamviewer. În ciuda vântului extrem de puternic, care a oprit temporar operațiunea, și a unor probleme tehnice ale turbinei eoliene (blocarea rotorului), în cele din urmă, scanarea a fost efectuată cu succes.
Software-ul de achiziție folosit a fost VXmodel, un modul al VXelements. Fișierul .stl generat a fost transferat în CATIA pentru inginerie inversă.
Scanare în VXelements, cu vizualizare mesh

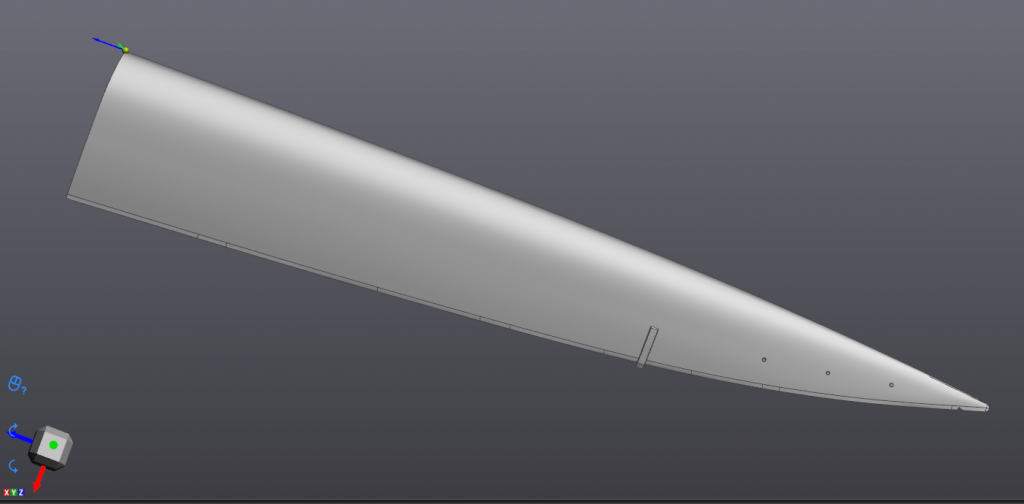

CAD al paletei (inginerie inversă) în CATIA
Eser Murga, șeful operațiunii Nabla, a fost mulțumit de rezultate: „Serviciul oferit, atât de Creaform, cât și de Asaken, a fost profesionist. În ciuda condițiilor dificile și a multor întreruperi din cauza vântului puternic, toți cei implicați au făcut față schimbării condițiilor cu mare flexibilitate și, în final, am reușit să obținem rezultatele dorite. Un sistem de măsurare manual, cu auto-referențiere, ca HandySCAN 3D, este singura modalitate de a efectua o astfel de măsurare într-un mediu dur.”
