Noile actualizări funcționale introduc îmbunătățiri la setul de instrumente Dynamic Connector.
Proiectarea electrică de precizie
Proiectarea electrică de înaltă fidelitate necesită control asupra componentelor cu un număr mare de puncte de conectare electrică.
Noile actualizări introduc îmbunătățiri structurale ale setului de instrumente Dynamic Connector, vizând în mod special complexitatea proiectării pentru:
- automatizări industriale,
- industria aerospațială,
- platformele de vehicule electrice (EV).
Actualizările transformă fluxul de lucru, trecând de la manipularea manuală a simbolurilor la o gestionare a componentelor bazată pe logică.
Inserare optimizată pentru conectivitate de înaltă densitate
Atunci când gestionați conectori cu un număr mare de puncte de conectare electrică, claritatea organizării și densitatea informațiilor se dovedesc esențiale.
Logica actualizată de inserare oferă instrumentele necesare pentru administrarea precisă a componentelor complexe.
Interfață îmbunătățită pentru „Insert Connector”
Panoul lateral, utilizat anterior pentru inserarea conectorilor dinamici, a fost reproiectat pentru o utilizare mai eficientă.
Un nou buton de filtrare deschide un meniu cu opțiuni specifice de afișare: <All>, Not Inserted, Selected, și Not Selected.
Fereastră de selecție independentă

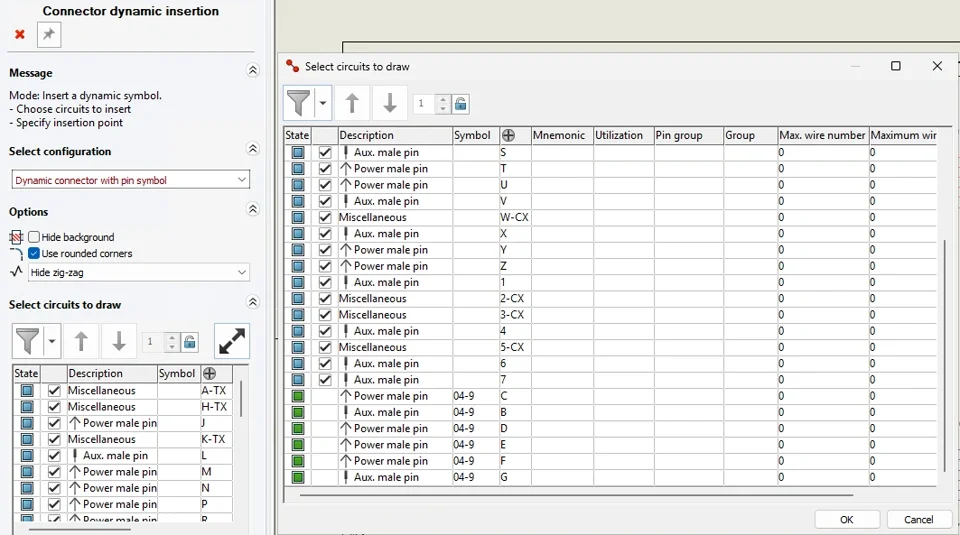

O nouă interfață scalabilă poate fi deschisă direct din panoul lateral.
Aceasta oferă o vizualizare detaliată, cu densitate mare de informații, asupra grupurilor de circuite, secțiunilor de conductoare și a numărului maxim de fire.
Sortare și vizualizare logică
Pentru a preveni erorile de alocare a punctelor de conectare electrică, sistemul aplică o sortare ierarhică:
1. Asociere cu simbolul: Grupează circuitele în funcție de simbolul atribuit.
2. Ordine internă: Respectă ordinea definită de simbol și de piesa (componenta) producătorului.
Validare vizuală
Circuitele sunt codificate prin culori (verde pentru cele deja inserate și albastru pentru cele disponibile), oferind un feedback imediat asupra stadiului de populare a conectorului.
Revizii nedistructive: „Update Dynamic Connector”
Cel mai important progres adus funcționalității Dynamic Connector este eliminarea fluxului de lucru bazat pe ștergerea și reinserarea conectorilor.

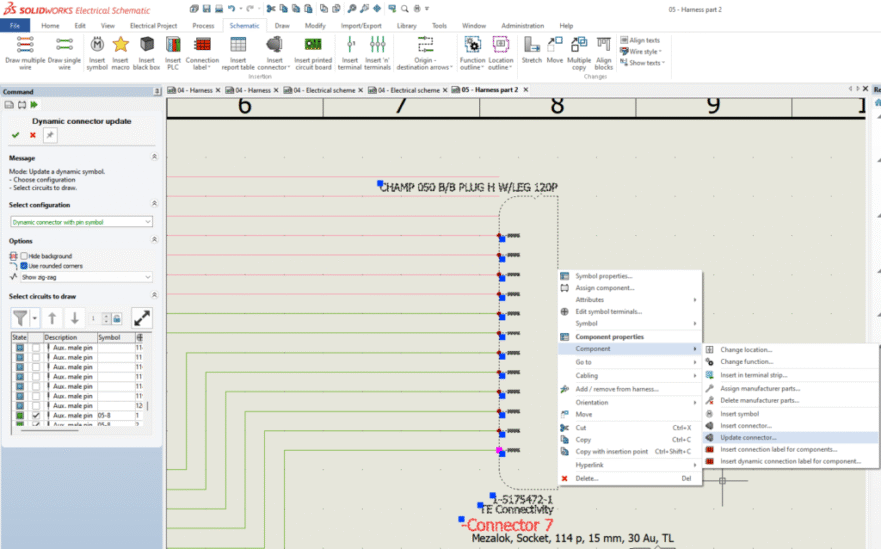

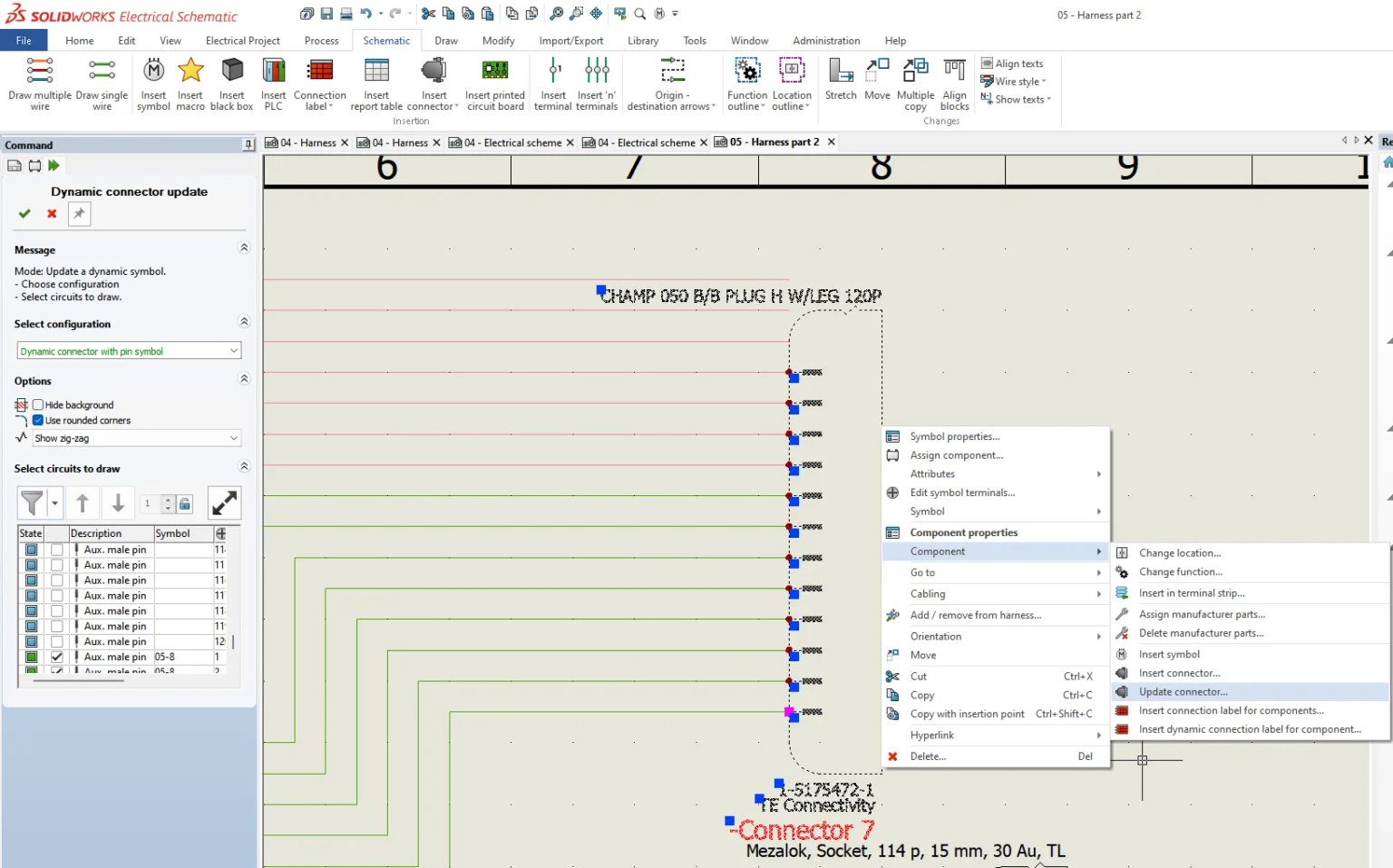

Noua comandă Update Dynamic Connector permite modificări în timp real, păstrând integritatea proiectului.
Păstrarea conexiunilor electrice
Atunci când configurația unui conector e modificată, sistemul menține conexiunile existente ale firelor. Astfel, se elimină riscul pierderii datelor de conectivitate în timpul reviziilor.
Reordonare dinamică
Utilizând operații simple de tip drag-and-drop, inginerii pot adăuga, elimina sau reordona conectorii cu un număr mare de puncte de conectare electrică într-un simbol deja plasat.
Adaptare vizuală
Modificările efectuate după inserare – inclusiv modelele de tip zigzag și configurațiile colțurilor – pot fi actualizate fără a afecta logica electrică.
Fidelitate în fabricație: asocierea accesoriilor și ansamblurile electrice
Pentru a reduce diferența dintre proiectarea schematică și procesul de fabricație, SOLIDWORKS Electrical oferă informații detaliate, destinate producției, prin funcționalitatea Accessory Association.
Cea din urmă completează capacitățile Dynamic Connector.
Astfel, fiecare componentă fizică este luată în considerare în configurația finală.
Asocierea elementelor de fabricație
Accesoriile pot fi asociate cu circuite sau borne specifice, asigurând că modelul digital (digital twin) reflectă cu exactitate cerințele ansamblului fizic.
Ansambluri electrice reutilizabile

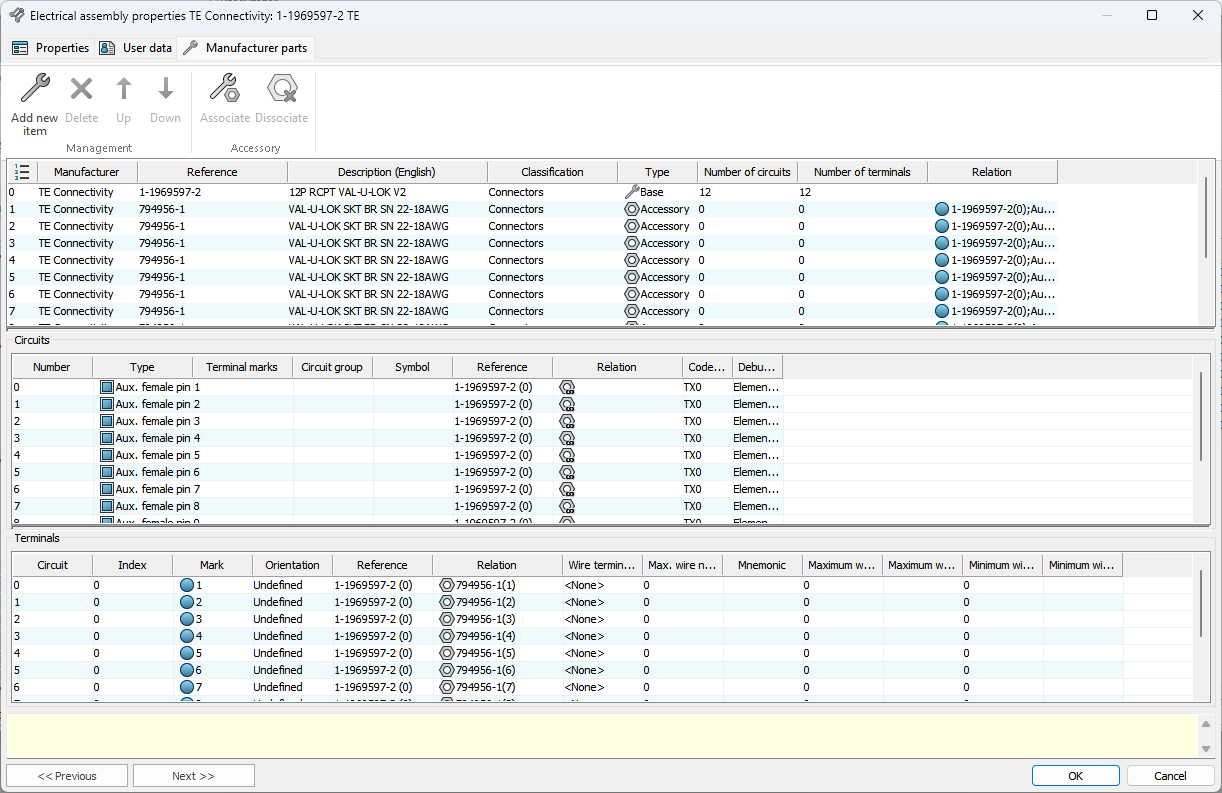

Asemenea relații complexe pot fi salvate în bibliotecă sub forma unor Electrical Assemblies.
În acest mod, inginerii pot reutiliza configurații complete de conectori, pregătite pentru fabricație, în mai multe proiecte, asigurând o acuratețe de 100% a listei de materiale (BOM) și rezultate consecvente în procesul de producție.
Valoare strategică pentru proiectarea electrică
Îmbunătățirile, dezvoltate în colaborare cu lideri din domeniul utilajelor specializate și al automatizării, aduc beneficii măsurabile fluxului de lucru al echipelor de proiectare.
| Indicator | Impact asupra activității de proiectare |
|---|---|
| Viteza de revizie | Elimină refacerea manuală a proiectelor și reduce semnificativ timpul necesar actualizării schemelor electrice. |
| Precizia în fabricație | Asocierea automată a accesoriilor asigură includerea tuturor elementelor în lista de materiale (BOM). |
| Scalabilitate | Suportul nativ pentru conectori cu un număr mare de puncte de conectare electrică facilitează proiectarea aplicațiilor complexe din domeniul vehiculelor electrice (EV) și al industriei aerospațiale. |
| Reducerea erorilor | Păstrarea logicii conexiunilor electrice minimizează riscul apariției erorilor de reconectare în timpul reviziilor. |
Aplicație practică
Instrumentele enumerate sunt deosebit de valoroase în mediile de dezvoltare, caracterizate printr-un ritm ridicat al modificărilor.
Prin automatizarea gestionării conectorilor complecși și a accesoriilor asociate, SOLIDWORKS Electrical contribuie la menținerea unei documentații clare, coerente și pregătite pentru fabricație.
