Unul dintre aspectele cheie ale designului este colaborarea. Cei de la SOLIDWORKS au făcut tot posibilul ca proiectanții mecanici și electrici să facă schimb de modele, să revizuiască modificările și să ofere feedback mai ușor.
Îmbunătățirile cheie din SOLIDWORKS 2025 includ o nouă interfață cu utilizatorul, capacitatea de a accepta modificări ale conturului PCB-ului și cea de a efectua modificări ale plăcii de bază (fie din partea MCAD, fie din ECAD). În plus, CircuitWorks este acum disponibil în SOLIDWORKS Standard, Premium și Professional, permițând colaborarea bidirecțională.
CircuitWorks este un add-in disponibil în software-ul CAD SOLIDWORKS care aduce proiectarea PCB în ecosistemul SOLIDWORKS, permițând o integrare suplimentară între echipele ECAD și MCAD. CircuitWorks este un instrument de colaborare care le oferă utilizatorilor capacitatea de a importa informații despre aspectul PCB, direct în proiectele lor parametrice SOLIDWORKS și de a defini ansambluri în SOLIDWORKS, care pot fi ulterior trimise către instrumentul PCB ales.
În cele ce urmează vom discuta despre îmbunătățirile recente pentru colaborarea ECAD–MCAD, livrate în actualizările funcționale 3DEXPERIENCE SOLIDWORKS și SOLIDWORKS Cloud Services, inclusiv R2025x FD01. Actualizarea include suport CircuitWorks pentru asocierile părinte-copil, posibilitatea de a anula modificările MCAD în CircuitWorks și o funcție de recuperare a colaborării în cazul în care sistemul repornește în mod neașteptat.
Susțineți relația părinte-copil în IDX 3.0
Sincronizați părintele și copiii/parent-child relationship într-o singură acțiune. Mențineți cu ușurință relația părinte-copil atunci când utilizați fișiere IDX pentru colaborarea ECAD–MCAD.
CircuitWorks acceptă acum asocieri părinte-copil între componente și alte elemente ale plăcii, cum ar fi „keep-in”, „keep-out”, găuri placate și găuri neplacate, atunci când interacționează cu fișiere IDX 3.0. Puteți accepta sau respinge modificările aduse acestor elemente fie din ECAD, fie din MCAD, oferind posibilitatea de a sincroniza ambele elemente într-o singură acțiune. Dacă acceptați sau respingeți modificările la nivelul superior, puteți sincroniza modificările respective la nivelul inferior sau invers, atunci când e necesar.
La modificarea componentelor părinte în MCAD, toate elementele copil aferente sunt actualizate automat în timpul exportului în CircuitWorks .
Pentru a utiliza funcția dată, procedați în felul următor:
- Faceți click pe Tools > CircuitWorks > CircuitWorks Options.
- Selectați ProStep EDMD și selectați Use parent-child association în IDX communication.
Posibilitatea de a suprascrie modificările anterioare – IDX 3.0
Anulați modificările MCAD inutile sau incorecte pentru a menține sincronizarea între CircuitWorks și SOLIDWORKS.
Acum puteți anula cele mai recente modificări MCAD bazate pe IDX în CircuitWorks și puteți reveni la versiuni mai vechi, atâta timp cât proiectantul electric nu a început să lucreze la ele. Când MCAD propune o modificare, o puteți inversa în secțiunea EDMD Collaboration dacă ECAD nu a procesat sarcina. Aceasta restaurează atât SOLIDWORKS, cât și CircuitWorks la ultima stare sincronizată.
Faptul în sine îmbunătățește colaborarea, permițând utilizatorilor CircuitWorks să verifice și să anuleze modificările MCAD înainte de implementarea ECAD, reducând erorile și reluările.

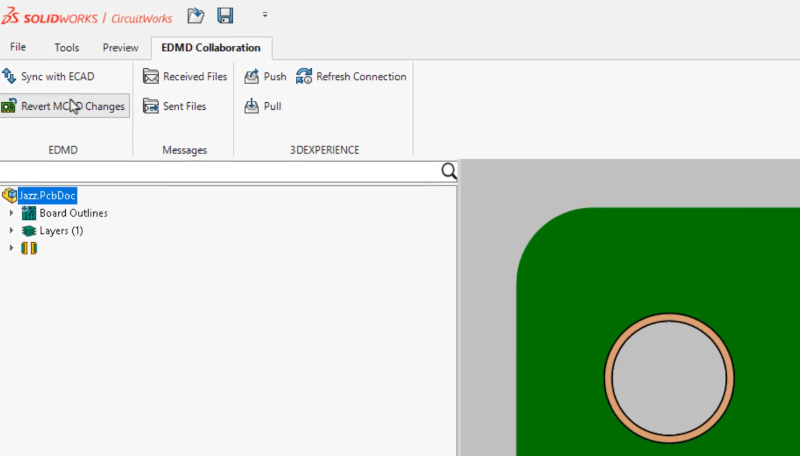

Pentru a anula modificările MCAD:
- Selectați în CircuitWorks secțiunea de colaborare EDMD.
- Faceți click pe Revert MCAD Changes.
Recuperare automată a colaborării
Reluați fluxul de lucru după o întrerupere neașteptată a sistemului.
CircuitWorks include acum o funcție de recuperare a colaborării care vă permite să reluați fluxurile de lucru ECAD–MCAD în cazul unei întreruperi externe a sistemului, cum ar fi o pană de curent.
Puteți utiliza funcția pentru a redeschide fișierul IDX utilizat în colaborare. Pentru a relua colaborarea, deschideți primul fișier de rezervă din folderul EDMD Collaboration. Identificați fișierul .idx de referință după marcajul său temporal. Acest lucru vă păstrează fluxul de lucru și minimizează întreruperile.
Pentru a vedea îmbunătățirile enumerate în acțiune, conectați-vă la pagina 3DSwym What’s New aici. Pentru mai multe actualizări electrice, consultați What’s New in SOLIDWORKS ECAD Solutions 2025. Iar dacă vă sunt utile articolele noastre, nu ezitați să vă abonați la newsletter.
