Versiunea actualizată Powertools Tab ajută la accelerarea fluxurilor de lucru de desenare cu instrumente pentru: editarea textului, gestionarea blocurilor, alinierea viewport-urilor și curățarea fișierelor.
Drafting și Powertools Tab
O mare parte din munca de desen tehnic (drafting) are loc după finalizarea desenului inițial.
Editările, reviziile și curățarea desenului devin necesare pentru majoritatea fișierelor.
Aici intervine versiunea actualizată Powertools Tab.
Powertools Tab

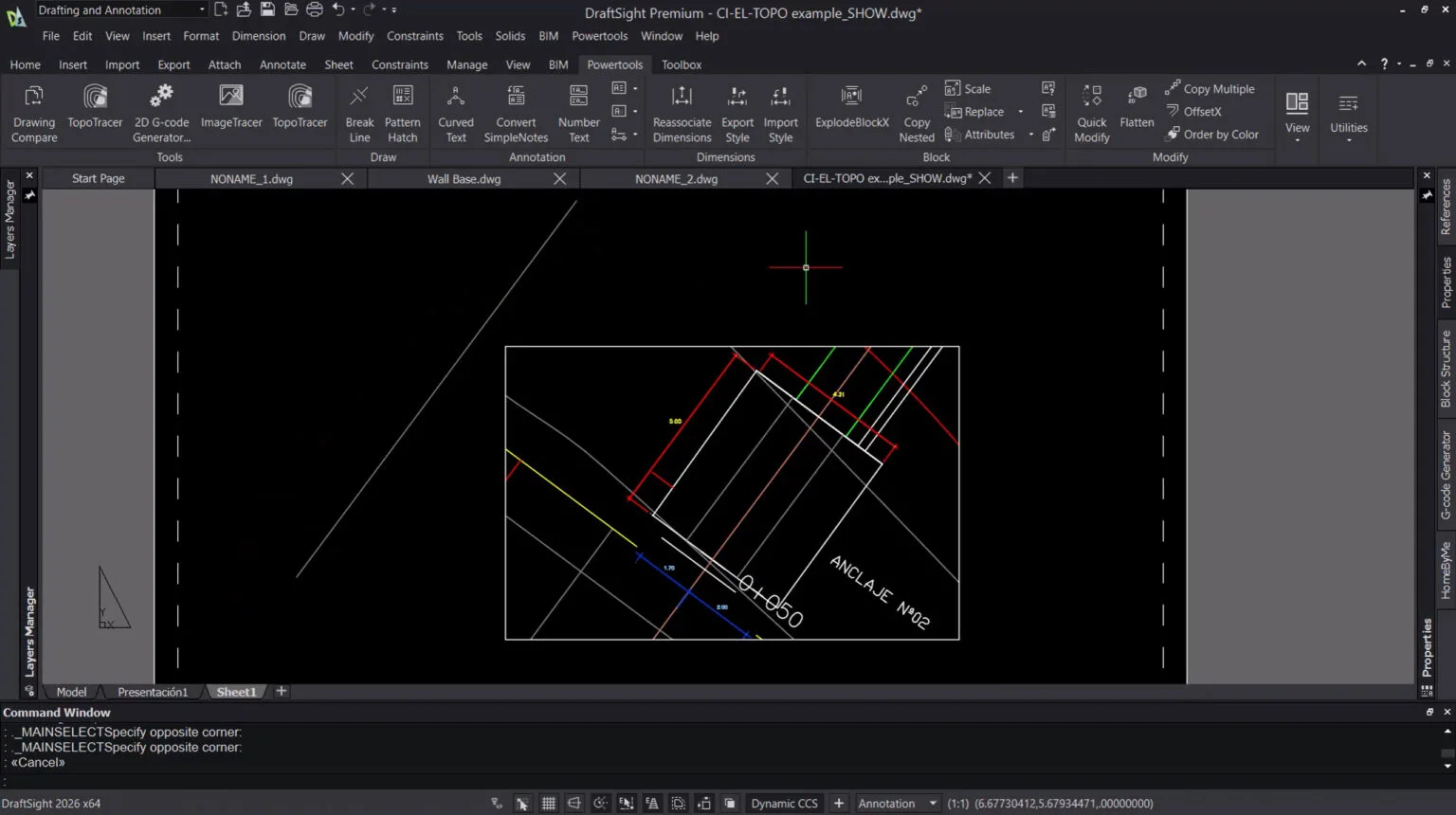

Powertools este conceput pentru a accelera modificările necesare.
Opțiunea reunește instrumente puternice de editare și manipulare, într-un singur loc ușor accesibil.
Webinarul recent despre Powertools Tab, susținut de Kevin Land, demonstrează modul în care instrumentele date îmbunătățesc eficiența procesului de desenare în DraftSight, permițând efectuarea rapidă a ajustărilor uzuale.
Text și adnotări
O mare parte din muncă implică textul.
Notele trebuie renumerotate.
Textele pe o singură linie trebuie convertite în MText.
Literele mari și mici trebuie corectate, iar alinierea textului poate necesita modificări fără schimbarea propriu-zisă a poziției.
Asemenea editări sunt operațiuni de rutină, realizabile eficient cu instrumentele potrivite.
Un sfat util: numerotarea automată a textului
În loc de modificarea manuală a notelor, una câte una, instrumentul de numerotare permite aplicarea rapidă a unor valori secvențiale obiectelor text selectate.
Operațiunea e utilă pentru indicații (callouts), note de revizie sau etichete de inspecție, care trebuie să rămână organizate într-un set de desene.
În webinarul său, Kevin Land s-a oprit inclusiv asupra instrumentelor pentru modificarea formatului literelor (majuscule/minuscule) și a alinierii textului (fără schimbarea poziției acestuia).
În multe desene, modificarea manuală a alinierii poate deplasa adnotările și poate genera muncă suplimentară de corectare.
Instrumentele Powertools permit asemenea ajustări, păstrând textul fixat în poziția originală.
În paralel, masking-ul poate fi simplificat.
Pentru a îmbunătăți lizibilitatea peste hașuri sau geometrii dense, textului pe o singură linie i se poate adăuga o mască de fundal, menținând adnotările clare fără a fi nevoie de reconstruirea obiectelor din jur.
Editarea blocurilor
Un principiu similar se aplică și blocurilor.
În loc de deschiderea și editarea individuală a fiecărui bloc, Powertools poate fi utilizat pentru:
- înlocuire,
- scalarea simultană a mai multor instanțe,
- extragerea datelor atributelor,
- preluarea elementelor imbricate, direct din interiorul unui bloc.
Vorbim de ajustări frecvente, mai ales atunci când se lucrează cu desene partajate sau reutilizate.
Mai multe instrumente din Powertools Tab sunt concepute pentru a simplifica lucrul cu blocurile în fișiere de desen complexe.
Un exemplu este posibilitatea de a extrage obiecte direct din blocuri imbricate (nested blocks), fără a deschide editorul de blocuri.
În loc să modifice întreaga definiție a blocului, utilizatorii pot copia elemente individuale pentru reutilizare sau modificare.
Pentru echipele care lucrează cu biblioteci comune de simboluri sau cu desene primite de la consultanți, operațiunea îi ajută să economisească timp.
Totodată, există instrumente pentru înlocuirea rapidă a unui bloc cu altul. Dar și pentru scalarea simultană a mai multor blocuri, pornind de la punctele lor de inserție.
Astfel de modificări apar frecvent în etapele finale ale reviziilor, atunci când standardele se schimbă sau simbolurile trebuie actualizate la nivelul întregului proiect.

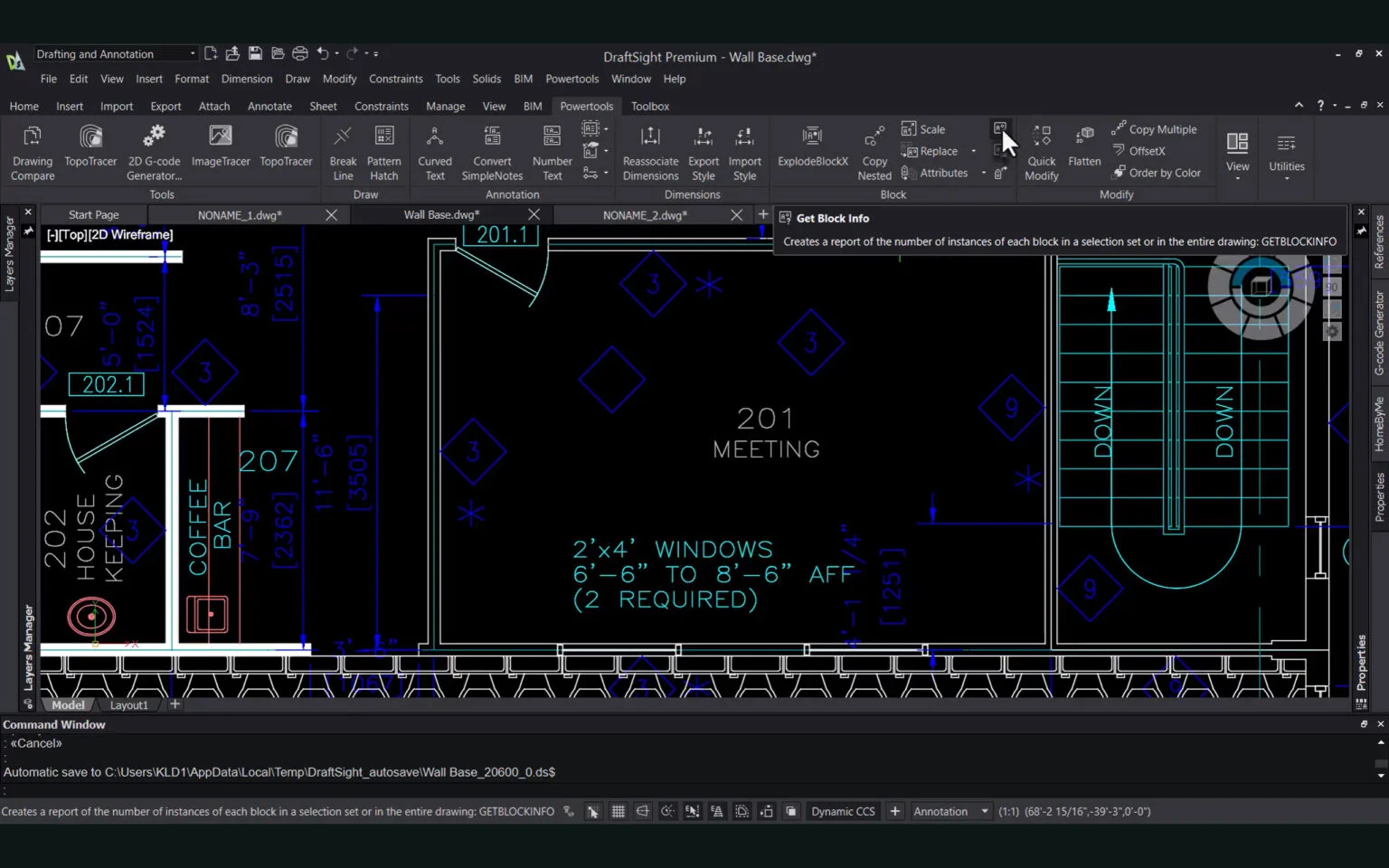

Webinarul surprinde instrumentele de raportare pentru blocuri, care pot număra instanțele unui bloc și exporta datele atributelor pentru documentare.
Deși par simple, instrumentele respective pot accelera sarcinile repetitive de coordonare, frecvente în fluxurile de lucru de producție pentru desen tehnic.
Curățarea fișierelor cu instrumentul Flatten
Curățarea fișierelor reprezintă un alt punct important.

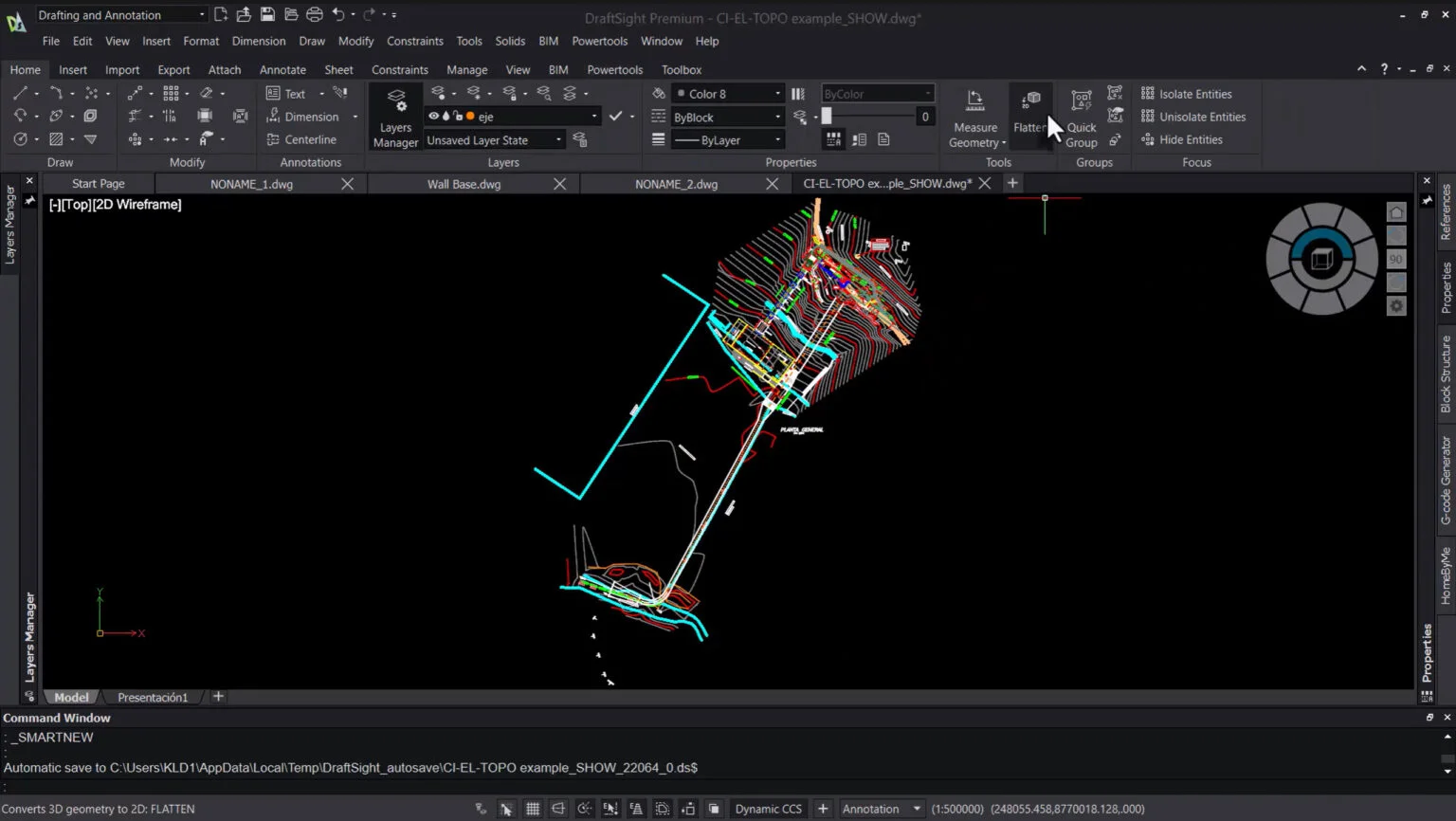

Instrumentul Flatten este utilizat pentru corectarea desenelor în care geometria a fost creată pe mai multe suprafețe.
Webinarul a ilustrat cum pot fi readuse elementele date la un singur nivel de lucru.
În plus, a arătat cum pot fi gestionate obiectele care nu se aliniază corect, fără a fi necesară reconstruirea desenului.
Ajustări în Paper Space
În Paper Space, webinarul prezintă:
- modul de potrivire a viewport-urilor,
- verificarea scării,
- alinierea geometriei din Model Space la reperele din Paper Space, utilizând puncte de referință definite.
Exemplul include și operații de rotație, demonstrând felul în care alinierea poate fi realizată fără a fi necesară ajustarea obiectelor pas cu pas.
Eficiență sporită cu Powertools Tab
Webinarul abordează și câteva utilitare mai mici, ușor de trecut cu vederea, dar foarte utile în activitățile zilnice de desen tehnic.
Printre ele se numără:
- crearea de tipuri de linii personalizate,
- instrumentele pentru alinierea viewport-urilor,
- utilitare pentru gestionarea planșelor,
- opțiuni pentru exportul setărilor desenului și al datelor atributelor.
Privite individual, acestea reprezintă îmbunătățiri minore ale fluxului de lucru.
Împreună, totuși, reduc semnificativ activitățile repetitive de curățare și editare manuală, care tind să încetinească proiectele în timp.
Urmăriți webinarul
Dacă lucrați frecvent la revizii, curățarea desenelor sau efectuarea mai multor modificări, webinar-ul lui Kevin Land v-ar putea interesa.
Urmăriți-l aici.
Iar dacă vă sunt utile articolele noastre, nu ezitați să vă abonați la newsletter.
