Simularea electromagnetică virtuală conectează performanța sistemelor instalate, deciziile de proiectare inginerească și capacitatea de pregătire pentru misiune.
Aeronavele militare moderne
Aeronavele militare moderne devin active operaționale, conectate în cadrul unor arhitecturi de luptă aeriană mai ample.
Ele fac parte dintr-un sistem în care aeronavele cu echipaj, platformele colaborative fără pilot, senzorii, armamentul, capacitățile de război electronic și rețelele de misiune trebuie să funcționeze împreună în domeniile aerian, terestru, maritim, spațial și cibernetic.
Acest lucru schimbă sarcina de inginerie pentru programele de apărare.
Sistemele radar, de comunicații, navigație și război electronic, nu mai pot fi tratate ca subsisteme separate. Totodată, nu pot fi integrate târziu în proces și validate exclusiv prin teste fizice.
Performanța electromagnetică
Performanța electromagnetică (EM) e o caracteristică la nivel de sistem. Ea influențează:
- detectarea,
- conectivitatea,
- capacitatea de supraviețuire,
- avantajul în utilizarea spectrului electromagnetic,
- compatibilitatea electromagnetică (EMC),
- reziliența,
- pregătirea pentru misiune.
EM trebuie proiectată, simulată și validată pe tot parcursul ciclului de viață al aeronavei.
Capacitățile avansate de simulare electromagnetică, precum cele oferite de SIMULIA CST Studio Suite, permit echipelor să evalueze mai devreme comportamentul electromagnetic al sistemelor instalate. Adică, înainte ca integrarea la nivelul aeronavei să devină primul test serios al proiectului.
Printre detaliile analizate se numără inclusiv:
- amplasarea antenelor,
- cuplajele electromagnetice,
- riscurile EMC,
- semnătura radar,
- efectele mediului electromagnetic,
- reziliența la război electronic.
Din perspectiva unui program de dezvoltare, valoarea depășește simpla rezolvare a unor probleme complexe de câmp electromagnetic.
SIMULIA CST Studio Suite
SIMULIA CST Studio Suite oferă dovezi bazate pe modele fizice, necesare pentru înțelegerea comportamentului electromagnetic al sistemelor instalate.
Pe platforma 3DEXPERIENCE, informațiile respective pot fi conectate, pe întregul ciclu de viață al produsului, la:
- cerințe,
- date de configurare,
- obiective de validare,
- decizii.
Astfel, în loc să reprezinte o analiză izolată, simularea electromagnetică virtuală devine parte a unei abordări mai ample de tip MODSIM (Modeling & Simulation) și a unui fir digital („digital thread”).

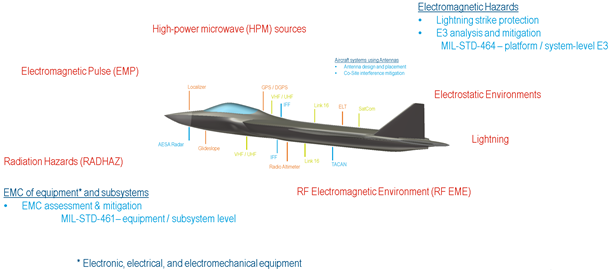

Fig.1: Mediul electromagnetic al aeronavelor militare
Aeronavele militare și riscurile inginerești
O aeronavă militară, așa cum este cea ilustrată în Figura 1, conține și operează într-un mediu electromagnetic (EM) dens.
Aici, interacționează între ele:
- deschiderile radar,
- antenele de comunicații,
- receptoarele de navigație,
- legăturile tactice de date,
- sistemele de război electronic,
- fasciculele de cabluri,
- compartimentele de avionică,
- radomurile,
- structurile conductoare,
- materialele compozite,
- conceptele de protecție.
În paralel, aeronava este expusă unui mediu electromagnetic extern, modelat de:
- alte platforme,
- emițătoare,
- rețele de comunicații,
- sisteme radar,
- activități de război electronic,
- fenomene electromagnetice naturale.
Riscul inginereasc e previzibil.
Ipotezele care par acceptabile la nivelul componentelor se pot schimba odată ce sistemul este instalat pe aeronavă și funcționează în mediul pentru care a fost proiectat.
Întrebarea esențială nu este doar dacă o anumită antenă, un radar sau un subsistem își îndeplinește specificațiile.
Adevărata provocare este dacă aeronava integrată, ca ansamblu, poate furniza funcțiile de misiune cerute, în condiții operaționale reale.
De la comportamentul sistemelor instalate la dovezi privind pregătirea pentru misiune
Simularea electromagnetică (EM) devine valoroasă din punct de vedere strategic atunci când trece de la simpla generare de rezultate analitice la sprijinirea procesului decizional.
Pot fi utile:
- o reprezentare a câmpului electromagnetic,
- o diagramă de radiație a antenei,
- distribuția curenților,
- un rezultat privind cuplajul electromagnetic,
- o hartă a secțiunii echivalente radar (RCS – Radar Cross Section).
Însă valoarea lor reală depinde de măsura în care ajută la răspunsul unor întrebări legate de proiectare, integrare, calificare sau pregătire pentru misiune.

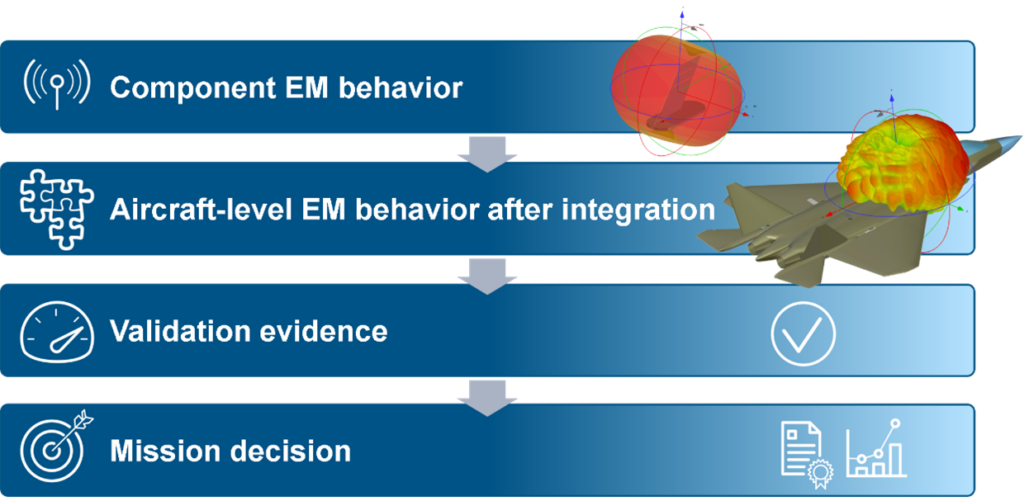

Figura 2 prezintă o sinteză a lanțului de dovezi (evidence chain), care transformă rezultatele simulării electromagnetice în informații relevante pentru luarea deciziilor inginerești și operaționale.
Lanțul de dovezi
Simularea electromagnetică (EM) tradițională rămâne esențială.
Ea poate aborda probleme la nivelul întregii aeronave, precum:
- performanța antenelor instalate,
- analiza secțiunii echivalente radar (RCS),
- cuplajul dintre antene,
- sistemele de bord,
- structura aeronavei,
- evaluarea compatibilității electromagnetice (EMC).
Dimensiunea modelului nu reprezintă factorul diferențiator. Ceea ce contează cu adevărat e modul în care simularea este integrată în procesul de inginerie.
Fluxul de lucru tradițional vs Simularea electromagnetică virtuală
Într-un flux de lucru tradițional, un specialist definește, execută și interpretează un studiu ca pe o analiză independentă.
În cadrul simulării electromagnetice virtuale, modelul EM este conectat, pe întreg ciclul de viață, la datele de configurare, cerințele sistemului, obiectivele de validare și la trasabilitate.
Dacă se modifică geometria, poziționarea antenelor, materialele, traseele cablurilor sau configurația platformei, fluxul de lucru poate indica ce dovezi și rezultate EM trebuie actualizate, recalculate sau reevaluate.
Simularea electromagnetică virtuală
Prin urmare, simularea electromagnetică virtuală reprezintă stratul de execuție specializat pentru domeniul EM, în cadrul unei abordări mai ample de modelare și simulare (MODSIM) pe platforma 3DEXPERIENCE.
SIMULIA CST Studio Suite furnizează informații electromagnetice, bazate pe solvere numerice.
De cealaltă parte, platforma conectează rezultatele la:
- contextul sistemului,
- datele de configurare,
- planificarea validării,
- procesele de guvernanță inginerească.
MODSIM oferă cadrul general pentru integrarea modelării, simulării, arhitecturii sistemelor, variantelor de configurare, activităților de verificare și validare (V&V), precum și a deciziilor luate pe parcursul întregului ciclu de viață al produsului, în toate disciplinele implicate.
Încredere timpurie în radar, RF și sisteme de detecție
Încă din etapele incipiente ale dezvoltării, sistemele radar, cele de radiofrecvență (RF) și conceptele de detecție, au nevoie de dovezi credibile.
Performanța lor depinde de:
- geometria aperturii,
- arhitectura RF,
- comportamentul radomului,
- amplasarea pe platformă,
- interacțiunea cu structura aeronavei,
- proprietățile materialelor.
Asemenea factori influențează incertitudinea tehnică, încrederea în detecție, acoperirea senzorilor și performanța sistemului.
Pentru obiectivul dat, grupurile de flux de lucru relevante sunt Antenna & Integration și RF, Radar & Materials.
În practică, acest lucru înseamnă:
- proiectarea antenelor,
- validarea performanței în condiții de instalare (așa cum este ilustrat în Figura 3),
- comportamentul aperturii,
- evaluarea performanței radarului,
- analiza arhitecturii RF.
Totodată, comportamentul materialelor este important atunci când influențează:
- transmisia RF,
- performanța radarului,
- comportamentul radomului.

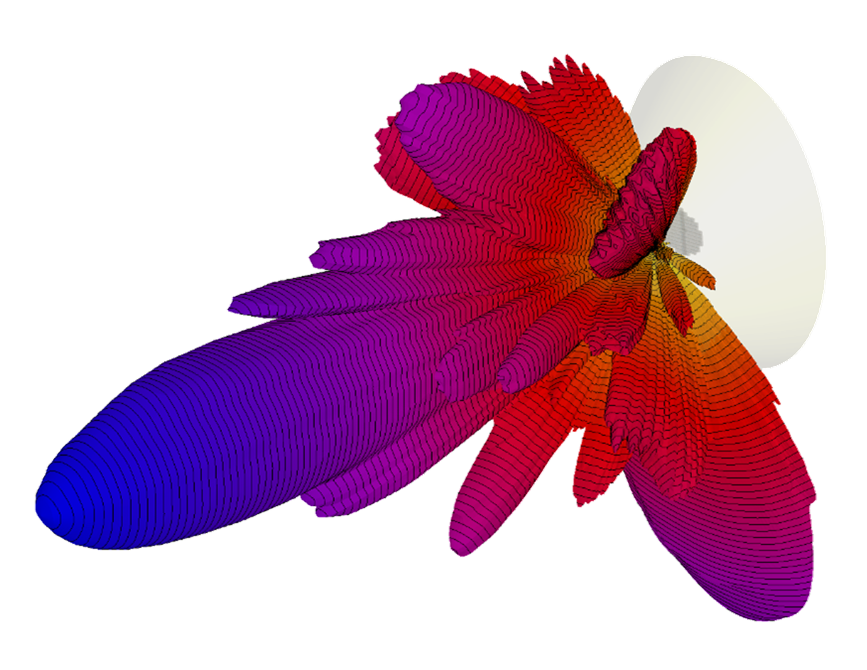

Fig. 3: Instalarea unei antene radar pe radom
Simularea electromagnetică (EM) permite echipelor să evalueze asemenea dependențe, cât timp opțiunile de proiectare sunt încă deschise.
Înainte ca prototipurile târzii sau campaniile de teste de zbor să devină sursa principală de dovezi, inginerii pot cuantifica:
- comportamentul antenelor în condiții de instalare,
- limitările de acoperire,
- efectele radomului,
- interacțiunile cu platforma,
- sensibilitățile materialelor.
Pentru liderii de program, acest aspect sprijină o selecție mai timpurie a variantelor și decizii mai bune de compromis.
Pentru experții tehnici – oferă o bază științifică pentru identificarea sensibilităților critice și pentru construirea încrederii în performanța sistemului.
Integrare mai bună a antenelor, navigației și comunicațiilor
O diagramă de radiație a unei antene, considerată izolat, poate părea adecvată. Însă, integrarea pe aeronavă schimbă condițiile de frontieră.
Aripile, ampenajele, sarcinile externe, radomurile, deschiderile și muchiile structurale introduc blocaje, împrăștiere și umbrire.
Antenele apropiate generează căi de cuplaj și interferențe la colocare.
În practică, ceea ce contează este performanța antenelor în condiții reale de instalare.
Un atare obiectiv este susținut de grupurile de flux de lucru Antenna & Integration și Interference & Coexistence.
Cele două acoperă proiectarea antenelor, proiectarea radomurilor, poziționarea antenelor și validarea performanței în condiții de instalare (așa cum este prezentat în Figura 4).
În paralel, contribuie la atenuarea interferențelor la colocare, cuplajul între mai multe antene, compatibilitatea electromagnetică (EMC) și evaluarea interferențelor electromagnetice (EMI).

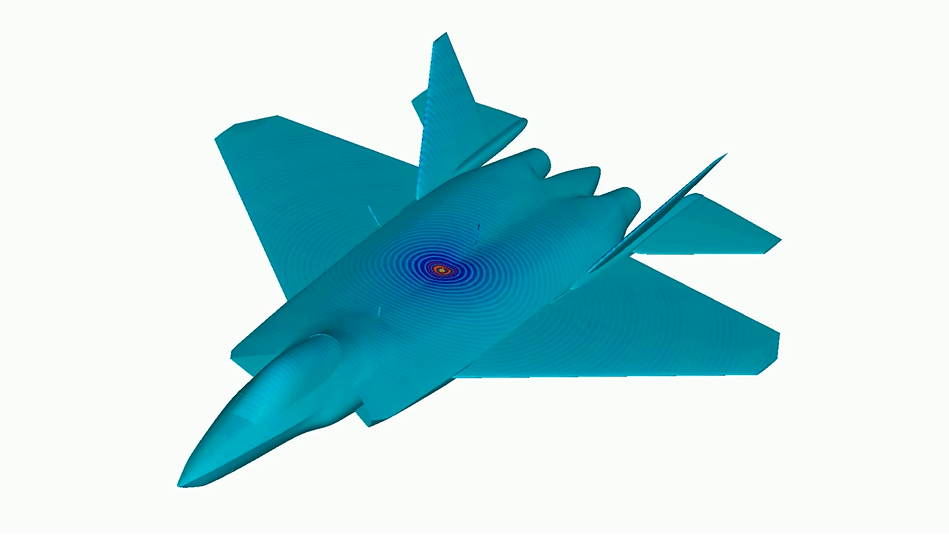

Fig. 4: Curent de suprafață al unei instalații de antene Link 16
Simularea electromagnetică transformă aspectele enumerate în dovezi de integrare.
Inginerii pot:
- compara alternative de poziționare,
- evalua diagramele de radiație în câmp îndepărtat (în condiții de instalare),
- cuantifica nivelurile de cuplaj,
- identifica zonele de blocaj,
- analiza golurile de acoperire (înainte de integrarea fizică).
Rezultatul? O acoperire mai bună, conectivitate mai puternică, mai puține surprize în fazele târzii de instalare și comunicații fezabile.
Integrare mai predictibilă a platformei și pregătire EMC
Aeronavele moderne conțin arhitecturi electronice dense, interconectate prin linii de alimentare, linii de semnal și fascicule complexe de cabluri.
Emisiile și susceptibilitatea trebuie gestionate la nivel de echipament, subsistem și platformă, incluzând atât căile conductoare, cât și cele radiate.
Atunci când problemele de compatibilitate electromagnetică (EMC) apar târziu, opțiunile de remediere sunt adesea limitate, intruzive și costisitoare.
Grupurile-cheie de flux de lucru sunt Electromagnetic Compatibility & Interference și EMC of Mission-Critical Equipment & Subsystems.
Acestea leagă analiza conformității EMC la nivel de platformă și a interferențelor electromagnetice, evaluarea vulnerabilității electromagnetice (așa cum este ilustrat în Figura 5) și cuplajul la colocare, împreună cu evaluările emisiilor și susceptibilității la nivel de echipament.

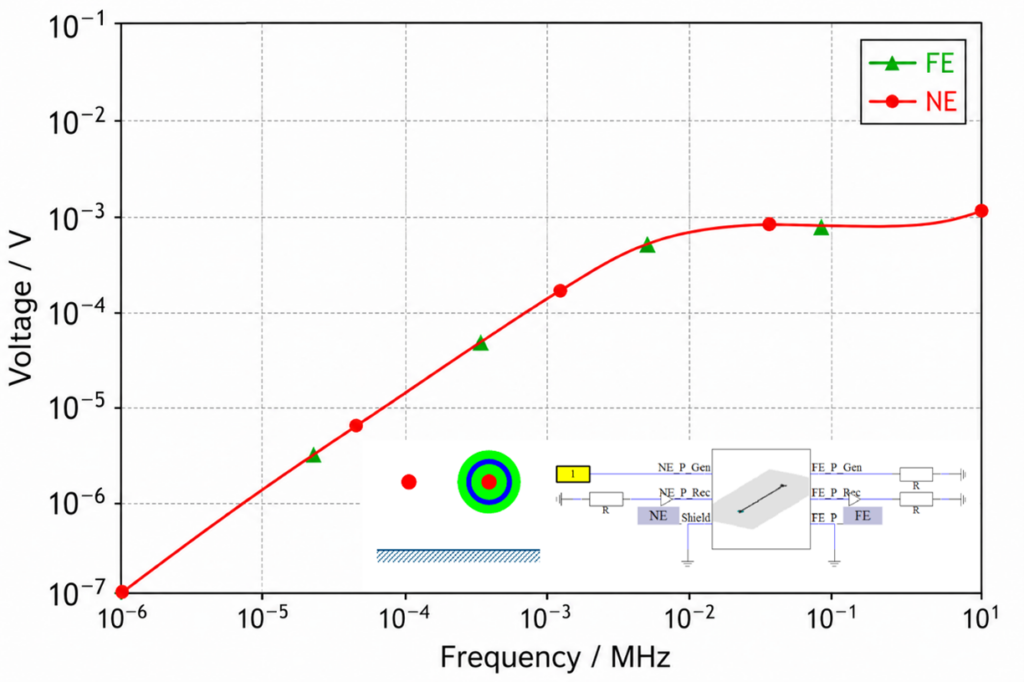

Fig. 5: Diafonie la capătul apropiat (NE) și capătul îndepărtat (FE) al cablului
Simularea electromagnetică ajută la identificarea căilor de cuplaj, a mecanismelor de emisie și a riscurilor de susceptibilitate, înainte de testele de calificare.
Filtrarea, împământarea, rutarea cablurilor și amplasarea echipamentelor pot fi evaluate cât timp există încă libertate de proiectare.
Valoarea pentru program este una practică:
- mai puține refaceri ulterioare,
- compatibilitate îmbunătățită la nivel de platformă,
- un parcurs previzibil către conformitatea EMC.
Semnătură redusă și supraviețuire îmbunătățită
Performanța electromagnetică include și detectabilitatea.
Secțiunea echivalentă radar (RCS), așa cum este ilustrat în Figura 6, este influențată de forma aeronavei, materiale, muchii, îmbinări, deschideri, încărcături externe și sistemele instalate.
O mică discontinuitate poate contribui semnificativ la împrăștierea undelor electromagnetice.
Alegerile de materiale au capacitatea de a îmbunătăți un aspect al semnăturii, dar și de a afecta durabilitatea, comportamentul termic, integrarea structurală sau mentenabilitatea.

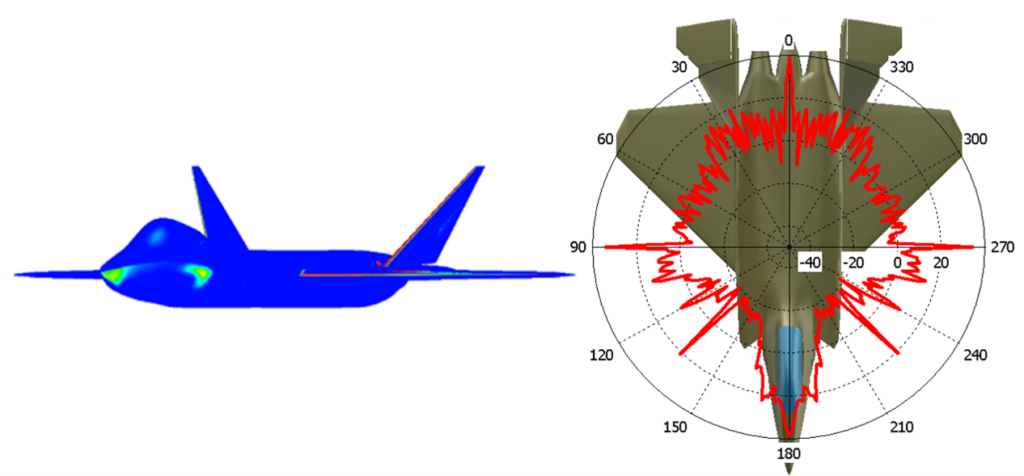

Fig. 6: Puncte fierbinți în secțiune transversală radar (stânga) și diagramă azimutală (dreapta)
Aici, fluxul de lucru principal este RF, Radar & Materials.
Acesta conectează analiza semnăturii radar și proiectarea materialelor electromagnetice cu efectele geometriei, ale aperturilor și ale instalării, care influențează detectabilitatea.
Simularea ajută la:
- identificarea principalilor contributori la semnătură,
- evaluarea opțiunilor de materiale și geometrii,
- înțelegerea modului în care deschiderile sau sistemele instalate afectează vizibilitatea radar.
Scopul nu este reducerea RCS în mod izolat. Este îmbunătățirea supraviețuirii, menținând în același timp performanța RF, fezabilitatea integrării și capacitatea de misiune.
Protecție îmbunătățită în mediul electromagnetic și reziliență la misiune
Efectele mediului electromagnetic, așa cum e ilustrat în Figura 7, adaugă un alt nivel de risc.
Fulgerele, impulsul electromagnetic, expunerea la microunde de mare putere, descărcările electrostatice, mediile electromagnetice de radiofrecvență și riscurile de radiații pot afecta senzorii, sistemele de comunicații, calculatoarele de misiune ș.a.
Evitarea deteriorării este doar o parte a cerinței.
Menținerea capacității de misiune în condiții electromagnetice dificile constituie obiectivul operațional.

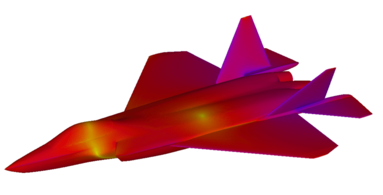

Fig. 7: Aeronavă militară expusă unui impuls electromagnetic tranzitoriu
Grupurile de flux de lucru relevante sunt High-Energy & Transient Effects, Radiation, Hazards & Safety și Protection & Hardening.
Cele trei conectează expunerea la energie ridicată, riscurile de radiații (pentru personal, muniții și combustibil), fulgerele, acumularea de sarcină electrostatică prin precipitații și conceptele de întărire la decizii de reziliență.
Simularea oferă inginerilor o înțelegere timpurie a scenariilor de expunere, a curenților induși, a marjelor de susceptibilitate și a conceptelor de protecție.
Pentru sistemele critice, acest fapt poate face diferența între depanarea târzie și ingineria deliberată a rezilienței.
Capacitate îmbunătățită de război electronic și capacitate EM avansată
Războiul electronic este adesea discutat în termeni operaționali: detectarea amenințărilor, bruiaj, protecție și reziliența semnalului.
Din perspectivă inginerească, reprezintă de asemenea o disciplină de integrare.
Atacul electronic depinde de comportamentul antenelor instalate, de designul alimentării și de conceptele de surse de putere ridicată, așa cum este ilustrat în Figura 8.
Protecția electronică depinde de filtrare, tehnici adaptive de antenă și fezabilitatea sistemului.
Suportul pentru război electronic depinde de performanța front-end-ului receptorului și de comportamentul antenelor în bandă largă.
Grupurile principale de flux de lucru sunt Electronic Attack, Electronic Protection și Electronic Warfare Support.
La performanța la nivel de aeronavă în războiul electronic, cele trei conectează:
- proiectarea sistemelor de bruiaj,
- măsurile adaptive de protecție,
- vulnerabilitatea electromagnetică,
- atenuarea interferențelor,
- întărirea electronicii critice,
- antenele de detecție a amenințărilor în bandă largă,
- evaluarea front-end-ului receptorului,
- reziliența semnalului.

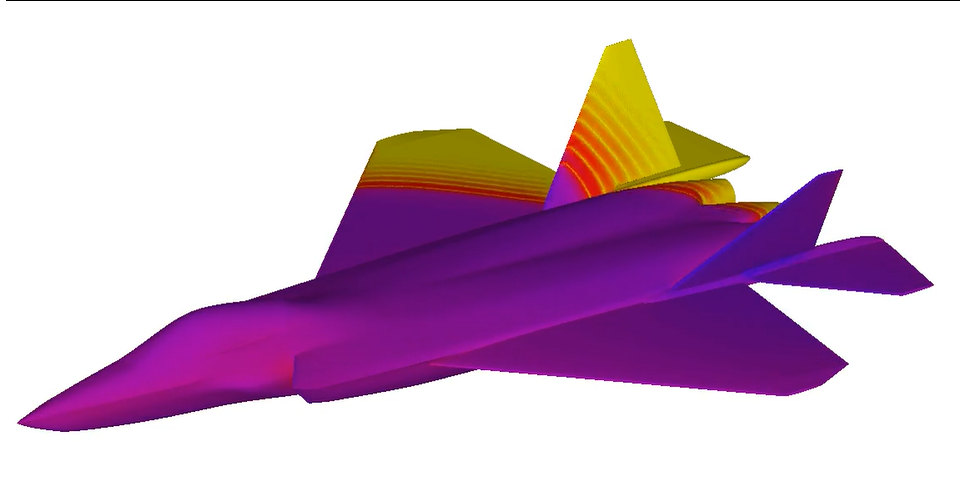

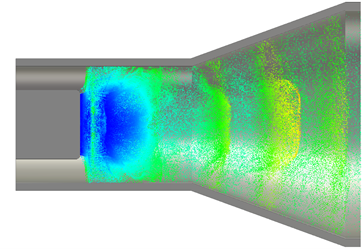

Fig. 8: Dinamica electronică a viratorului
Simularea electromagnetică ajută la evaluarea acestor funcții în contextul aeronavei, nu ca subsisteme izolate.
Performanța în războiul electronic este influențată de aeronavă, de antenele instalate, de conceptele sale de protecție și de mediul de misiune, nu doar de echipamentele de război electronic în sine.
Integrarea dovezilor EM în „digital thread”
Aeronavele militare trebuie să continue să evolueze pe parcursul a decenii de exploatare.
Configurațiile se modifică. Sistemele de misiune sunt modernizate. Noi sarcini utile sunt integrate, iar mediile de amenințare evoluează.
O analiză punctuală poate rezolva o problemă specifică, dar nu creează continuitate inginerească pe termen lung.
Aici discuția anterioară devine operațională.
Ingineria sistemelor bazată pe modele (MBSE), MODSIM, Virtual Twin (așa cum sunt ilustrate în Figura 9) și continuitatea firului digital („digital thread”) determină dovezile EM să fie reutilizabile între variante, modernizări și decizii de validare.
În contextul 3DEXPERIENCE, MODSIM se referă la o abordare unificată de modelare și simulare.
Pe întreg ciclul de viață al produsului, simularea este conectată la cerințe, arhitectură, variante, validare și decizii.

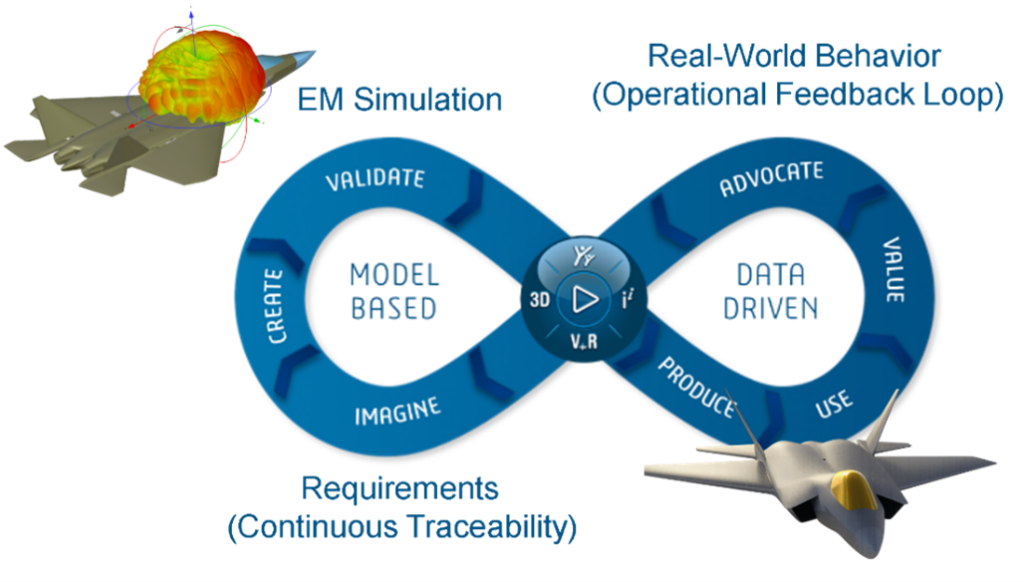

Fig. 9: Virtual Twin al unei aeronave militare
CATIA oferă context de inginerie a sistemelor.
În paralel, SIMULIA CST Studio Suite furnizează dovezi electromagnetice bazate pe fizică.
Atunci când asemenea elemente sunt conectate, echipele pot:
- compara variante,
- reutiliza și partaja dovezi,
- urmări ipotezele,
- susține evaluările de pregătire pe întreg ciclul de viață al aeronavei.
De la inginerie electromagnetică transformată la încredere în misiune
Aeronavele militare moderne sunt sisteme de sisteme electromagnetice.
Radarul, senzorii RF, antenele, comunicațiile, navigația, compatibilitatea electromagnetică (EMC), reziliența la mediul electromagnetic, managementul semnăturii și războiul electronic interacționează după instalare.
Tratarea acestor aspecte ca sarcini separate de validare târzie crește riscul tehnic și de program.
Simularea electromagnetică virtuală timpurie ajută echipele de inginerie să înțeleagă comportamentul în condiții de instalare, înainte ca testarea fizică să devină singura opțiune.
De asemenea, susține compromisuri mai bune, căi de mitigare clare și o validare focalizată.
Nu în ultimul rând, abordarea 3DEXPERIENCE aduce valoare.
Comportamentul EM, cerințele de sistem, dovezile de validare și continuitatea pot fi conectate într-un flux de lucru digital unificat pentru aeronave.
Continuarea discuției: simularea EM în domeniul apărării
Articolul folosește aeronava militară ca exemplu pentru a ilustra complexitatea electromagnetică a platformelor moderne de apărare.
Pentru a explora subiectul, inclusiv modul în care provocările EM și nevoile de validare se extind pe platforme terestre, navale și spațiale, vă puteți alătura webinarului live „EM Simulation in Defense”.
Sesiunea arată felul în care SIMULIA CST Studio Suite ajută echipele de inginerie să:
- accelereze validarea,
- reducă riscul de program,
- îmbunătățească integrarea în obiectivele cheie EM din domeniul apărării (de la integrarea radarului, RF și antenelor până la pregătirea EMC, supraviețuire, protecția mediului electromagnetic și capacitățile de război electronic).
Webinarul acoperă inclusiv modul în care simularea EM se integrează într-o abordare mai amplă de inginerie a apărării, bazată pe MBSE, MODSIM, continuitate digitală și platforma 3DEXPERIENCE.
Înregistrați-vă aici: https://events.3ds.com/em-simulation-defense.
Dacă vă sunt utile articolele noastre, nu ezitați să vă abonați la newsletter.
