Tranziția de la datele scanate la CAD poate implica provocări specifice software-ului, capabile să complice munca designerilor de produse. Fără seturile de instrumente necesare pentru inginerie inversă, designerii se pot confrunta cu schimburi repetate între software-ul CAD și platforma de achiziție, prelungind procesul de proiectare și întârziind timpul de lansare pe piață.

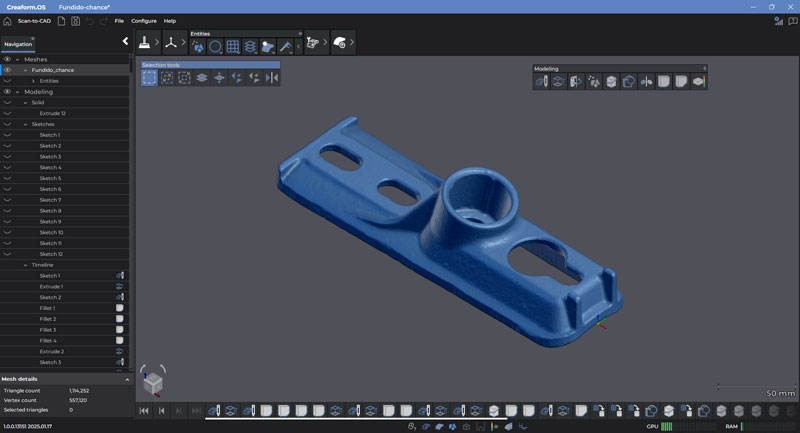

Punct de plecare: Datele brute de scanare. Destinație: Modele CAD parametrice
Conversia datelor brute de scanare (point clouds sau plase triunghiulare) în modele CAD parametrice (cu parametri editabili) poate fi laborioasă. Multe instrumente software se confruntă cu dificultăți în recunoașterea automată a caracteristicilor. Implicit, necesită introducerea manuală a datelor pentru a recrea suprafețele, dimensiunile și caracteristicile. Operațiunea adaugă un timp semnificativ procesului de proiectare. Totodată, crește numărul iterațiilor. Mai mult, o suprafață împărțită într-o colecție de triunghiuri plate, conectate, importată direct în software-ul CAD, are ca rezultat o suprafață inactivă, utilă pentru referință vizuală, dar ineficientă pentru extragerea informațiilor. Motivul? Software-ul CAD nu dispune de instrumentele necesare pentru editarea plaselor, aliniere și recunoașterea caracteristicilor.
Obstacole frecvente
În călătoria de la scanare la CAD, necesară în dezvoltarea produselor, pot apărea unele obstacole. Iată cele mai frecvente dintre ele:
Recunoașterea și extragerea caracteristicilor
Când se pornește de la date incomplete, identificarea și extragerea caracteristicilor, cum ar fi planurile, cilindrii sau găurile, complică sarcinile proiectanților de produs. Cei din urmă trebuie să recreeze manual caracteristicile respective în CAD. Faptul în sine e consumator de timp și predispune la inexactități/erori.
Aliniere și înregistrare
Alinierea datelor de scanare, la un sistem de coordonate cunoscut sau pe mai multe scanări, poate fi dificilă. În plus, complexitatea operațiunii crește atunci când obiectul nu are puncte de referință clare. Proiectanții de produs trebuie să fie precauți. Nealinierea inițială poate duce la dimensiuni incorecte și la o orientare inexactă a caracteristicilor în modelul CAD final. Acest lucru întârzie ingineria inversă și crește riscul de apariție al erorilor.
Curățarea datelor
Datele brute de scanare conțin adesea lacune care trebuie curățate sau intercalate. În caz contrar, datele procesate necorespunzător pot duce la inexactități în modelul CAD sau la o complexitate inutilă a designului.
Reconstrucția suprafeței
Crearea de suprafețe NURBS/parametrice netede și precise, din date de tip mesh, e adesea o provocare, în special pentru formele libere sau organice. Fără instrumentele potrivite, designerii de produse riscă să se confrunte cu lacune, suprapuneri sau geometrii simplificate excesiv, care compromit utilizabilitatea modelelor CAD.
Integrarea fluxului de lucru
Multe platforme software solicită designerilor de produse să apeleze la mai multe instrumente pentru a trece de la scanare la CAD, perturbându-le fluxul de lucru.
Curba de învățare și expertiză
Instrumentele avansate de scanare în CAD vin adesea cu o curbă de învățare abruptă. Software-ul complex încetinește adoptarea și face ingineria inversă mai puțin accesibilă utilizatorilor obișnuiți.
Abordarea unor astfel de provocări necesită un software puternic și ușor de utilizat. Un software care să reducă decalajul dintre datele brute de scanare și CAD, permițând achiziționarea de informații detaliate și bogate de pe o suprafață complet digitalizată. Doar atunci ingineria inversă va fi mai rapidă, mai precisă și mai accesibilă.
Bilet gratuit către destinație (în călătoria Scan to CAD)
Pentru o trecere rapidă de la datele scanate la CAD aveți nevoie de:
- Software cu recunoaștere și extragere automată a caracteristicilor, care reduce intervenția utilizatorului
- Instrumente software care oferă fluxuri de lucru intuitive și precise
- Instrumente automate de reparare a plasei/mesh, care oferă un echilibru între eliminarea zgomotului și conservarea detaliilor importante
- Instrumente avansate și intuitive de reconstrucție a suprafețelor, care oferă utilizatorului control asupra gradului de simplificare sau netezire
- Soluții integrate, care oferă o cooperare perfectă între procesarea scanării și software-ul CAD
- Interfețe intuitive pentru utilizator și fluxuri de lucru ghidate (care reduc barierele de acces).
Calea rapidă și unidirecțională către modele CAD parametrice
Cu Creaform.OS™ și Creaform Metrology Suite™, achiziția de date și extragerea tuturor informațiilor necesare pentru inginerie inversă au loc în cadrul unei singure platforme software. Odată ce caracteristicile sunt extrase, toate informațiile sunt transferate parametric către software-ul CAD ca parametri editabili. Astfel, designerii de produs nu mai trebuie să revină încontinuu la platforma de achiziție în căutarea informațiilor lipsă.
În software-ul CAD preferat, designerii de produs pot explora cu ușurință noi variații de design, bazate pe geometria originală. Modelarea parametrică le permite, de asemenea, să facă modificări globale, cum ar fi ajustarea grosimii peretelui sau a diametrelor găurilor, fără a fi nevoie să remodeleze întreaga piesă. În plus, îi ajută să mențină un istoric clar al proiectării, făcând editările viitoare mai ușor de gestionat.
Nu în ultimul rând, integrarea achiziției de date și a extragerii caracteristicilor într-o singură platformă intuitivă le permite designerilor de produs să învețe o singură interfață, ceea ce simplifică adoptarea software-ului și face ingineria inversă mai accesibilă.
Timp optimizat în platforma de achiziții
Acum este mult mai ușor să extrageți caracteristicile necesare. Totodată, informațiile sunt transferate parametric către software-ul CAD. Implicit, dispare necesitatea nenumăratelor schimburi între platformele de scanare și CAD.
Eficiență în software-ul CAD
Cu informații mai bogate, obținute printr-o interfață intuitivă, designerii de produs devin mai eficienți. Puteți dezvolta produse de o calitate superioară, prin mai puține iterații. Mai mult, timpul de lansare pe piață devine mai scurt.
