Descoperiți cele mai recente funcții îmbunătățite ale soluțiilor Abaqus din ultimele versiuni 2026x.
Introducere
Inginerii se bazează pe tehnologii care oferă rezultate fiabile și fluxuri de lucru eficiente.
Capacitatea de simulare structurală a celor de la Dassault Systèmes continuă să evolueze pentru a aborda provocările inginerești avansate.
Cea mai recentă versiune, R2026x, oferă actualizări cheie pentru platforma 3DEXPERIENCE și aplicațiile Abaqus Unified FEA, îmbunătățind experiența utilizatorului și precizia analitică.

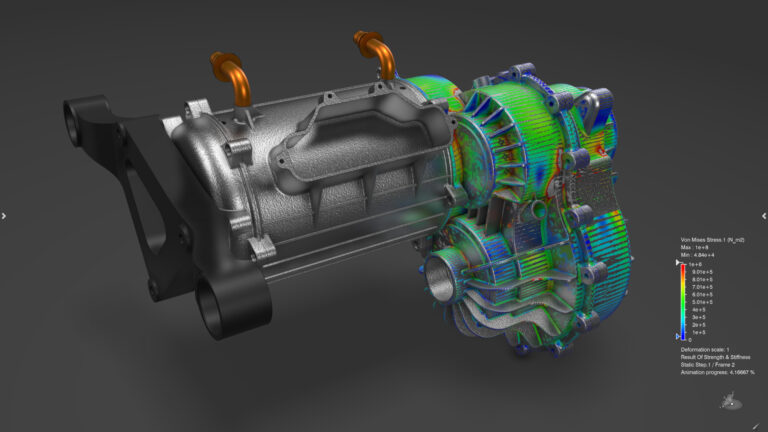

Sprijinirea analizei structurale cu instrumente avansate
Simularea necesită precizie și eficiență computațională.
Echilibrarea modelelor detaliate cu un timp de analiză rezonabil constituie o provocare constantă.
Noua versiune introduce funcții care automatizează sarcinile repetitive și consumatoare de timp. Prin urmare, le oferă inginerilor posibilitatea de a-și utiliza cunoștințele pentru interpretarea datelor și îmbunătățirea performanței.
Platforma 3DEXPERIENCE reunește capacitățile enumerate cu o experiență de utilizator unificată și coerentă.
La actualizarea geometriei, simulările din aval sunt actualizate automat, susținând fluxuri de lucru fiabile, de la proiectare la analiză.
R2026x introduce îmbunătățiri suplimentare în gestionarea geometriei și a discretizării.
Actualizări ale idealizării geometriei
Simplificarea geometriei pentru simulare este esențială.

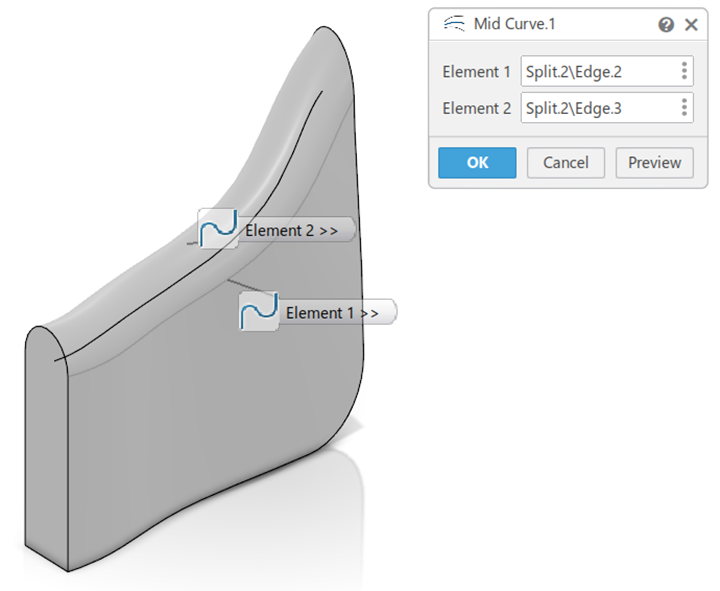

Cu R2026x, e posibilă extragerea unui fir intermediar între două fire, ceea ce sporește eficiența fluxului de lucru la mijlocul suprafeței structurilor 3D complexe.

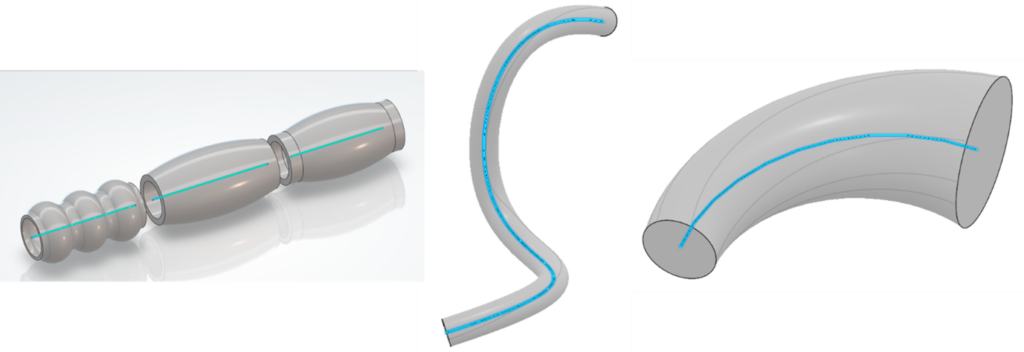

O altă îmbunătățire permite extragerea fibrei neutre din tije sau țevi circulare, stocând razele minime, maxime și medii pentru fiecare muchie de-a lungul fibrei.
Acest lucru pune bazele unei geometrii precise pentru definirea secțiunii grinzii prin simulare în versiunile viitoare.
Cu funcția trim with pieces, un nou mod de extrapolare parțială oferă un control mai fin asupra modului în care sunt gestionate extinderile geometriei, îmbunătățind fidelitatea modelului și optimizând etapele ulterioare de generare a rețelei (meshing).
Meshing de generație următoare
Calitatea mesh-ului influențează:
- cerințele de calcul,
- fidelitatea rezultatelor.

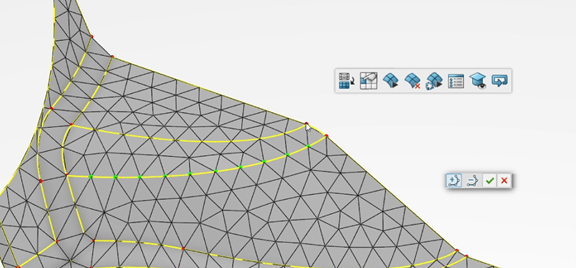

Interactive mesh edge seeding oferă acum ajustări mai rapide. Poate regla fin densitatea plasei, fără a aștepta actualizări sau rate lente de reîmprospătare a interfeței.
Noutăți Solid Meshing
Instrumentul Tet-filler actualizat, cu îmbunătățiri în recunoașterea domeniilor și crearea de grupuri, permite:
- umplerea opțională a cavităților interne,
- o selecție mai personalizabilă pentru atribuirea ulterioară a proprietăților.

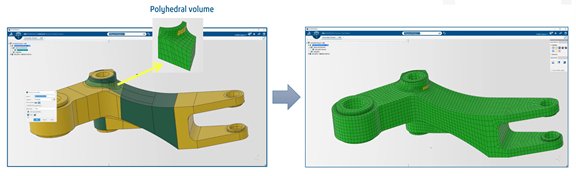

Capacitatea de discretizare hexagonală a partițiilor a fost extinsă pentru a suporta volume poliedrice generalizate.
Astfel, pot fi aplicate lejer discretizări hexagonale la solide geometrice care anterior justificau o abordare tetraedrică.
Opțiunea îmbunătățește consistența discretizării și crește precizia rezultatelor acolo unde concentrațiile de stres contează.
Îmbunătățiri ale plasării Quad-Dominant
O nouă abordare algoritmică în generatorul de mesh Quad-Dominant reduce automat neregularitățile rețelei, îmbunătățind atât calitatea, cât și continuitatea (flow-ul).
În cazurile în care e necesară manipularea manuală a mesh-ului, comenzile de editare au fost îmbunătățite pentru a crea rafinări locale persistente ale rețelei. Rezultatul:
- prevenirea suprascrierii modificărilor la ajustări ulterioare ale geometriei,
- economisirea timpului necesar pentru refacerea muncii.
Modelare cu Elemente Finite și Compozite
Modelare de grup/Group Modeling
Creați grupuri de elemente spațiale direct din corpuri solide, extrăgând toate elementele de plasă relevante sau din domenii de plasă 3D extrase. Opțiunea simplifică gestionarea și consolidează personalizarea modelelor complexe.
În plus, îmbunătățirile pentru grupurile bazate pe suprafețe permit utilizatorilor să controleze direcția cu funcționalități ușoare de comutare și aliniere. Implicit, erorile sunt reduse și mai mult iar fluxurile de lucru care implică elemente de tip shell sunt ameliorate.

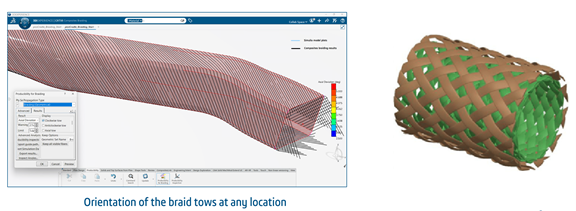

Modelare compozită împletită/Braided Composite Modeling
Crearea secțiunilor de carcasă din materiale compozite a fost îmbunătățită.
Acum pot fi luate în considerare variațiile introduse prin procesele de fabricație, atunci când procesele de împletire sunt efectuate pe platforma 3DEXPERIENCE.
Platforma e esențială pentru simularea precisă a pieselor fabricate prin tehnica specifică de fabricație a materialelor compozite.
Nouă îmbunătățire extinde capacitățile de simulare compozită, oferind simulări mai predictive.
Revizuirea modelului și analiza calității
Right First Time este vital pentru accelerarea termenelor proiectului și reducerea costurilor.
Instrumentele de revizuire actualizate evidențiază acum elementele tria, conectate în plasele dominante quad, ajutând analiștii să:
- identifice zonele de calitate slabă din cadrul mesh-ului,
- detecteze zonele în care s-ar putea face îmbunătățiri prin eliminarea triadelor.

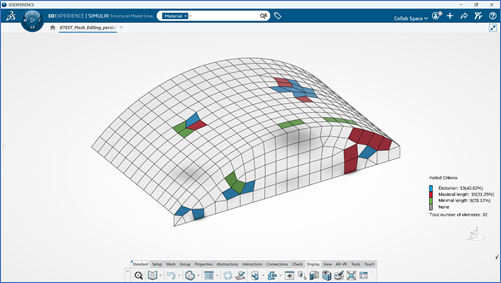

Instrumentele de analiză a calității introduc noi opțiuni de reprezentare grafică a conturului pentru criteriile de mesh selectate în cadrul instrumentelor de revizuire. De asemenea, identifică elementele defecte, evidențiind cele mai critice probleme de calitate.

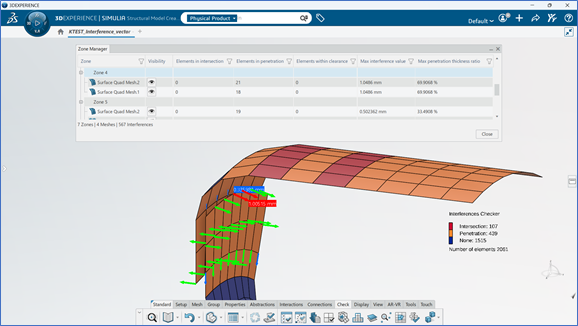

Vizualizarea vectorilor de penetrare, susținută de informații statistice, îmbunătățește semnificativ fluxurile de lucru pentru depenetrarea digitală.
Prin jurmare, e posibilă rezolvarea conflictelor geometrice înainte ca ele să afecteze convergența solver-ului.

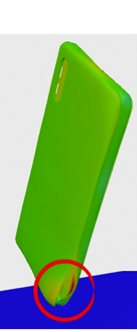

Interacțiuni și conexiuni
Definirea contactului a devenit mai eficientă.
Contactul bazat pe model permite:
- configurarea proprietăților sale,
- inițializarea și gestionarea sa la nivel de model.
Acum, astfel de definiții sunt reutilizabile în mai multe simulări, eliminând necesitatea recreerii pentru fiecare scenariu.
R2026x mai încorporează:
- suport pentru proprietățile cinetice Butler-Volmer (pentru fluxurile de lucru privind comportamentul bateriilor cu litiu),
- suport pentru materiale euleriene, permițând aplicațiile cuplate Eulerian-Lagrangian (CEL).
Rafinarea contactelor și actualizările elementelor de fixare
În urma definițiilor de contact bazate pe model, o nouă funcționalitate simplifică rafinarea contactelor direct în aplicațiile de scenarii. Acest lucru permite suspendarea, reluarea sau ajustarea definițiilor de contact bazate pe model.
Deși atât abordările de contact bazate pe model, cât și cele bazate pe scenarii vor coexista, asigurând tranziții line, se recomandă ca utilizatorii să adopte un contact general bazat pe model.
Detectarea elementelor de fixare în cadrul metodei FEM automate primește un impuls semnificativ, cu specificații exacte și maxime ale straturilor. Totodată, permite detectarea geometrică a suprafeței pentru elementele de fixare de suprafață. Fapt care:
- face mai simplă configurarea modelului,
- aliniază funcționalitatea cu instrumentele independente.
Constrângerile bazate pe suprafețele elementelor sunt deja disponibile pentru cuplaje și conexiuni, inclusiv arcuri ancorate la marginile carcasei, având în vedere cele mai bune practici și o integrare mai strictă a solver-ului.
Concluzii
Automatizați idealizarea geometriei
Pentru structurile 3D complexe, extrageți firele din mijloc și fibrele neutre, accelerând fluxurile de lucru la mijlocul suprafețelor.
Îmbunătățiți calitatea mesh-ului
Aplicați o nouă abordare algoritmică pentru Quad-Dominant Meshing.
Ajustați densitatea rețelei prin discretizarea interactivă a muchiilor (edge seeding). Utilizați generarea de mesh hexagonal pe partiții pentru volumele poliedrice.
Configurați contacte reutilizabile
Configurați proprietățile contactelor bazate pe model o singură dată și aplicați-le în mai multe simulări. Astfel, nu e nevoie să recreați definiții pentru fiecare scenariu.
Simulați cu precizie materialele compozite împletite
Luați în considerare grosimile variabile și schimbările de unghi pentru a obține rezultate predictive de simulare pentru tehnici specializate de fabricație.
Analizați eficient calitatea modelului
Identificați zonele de slabă calitate folosind instrumente de revizuire actualizate care:
- identifică elementele defecte,
- evidențiază triadele conectate,
- vizualizează vectorii de penetrare.
Dezvoltați-vă expertiza în continuare
Expertul Jamie Wheat conduce un webinar detaliat, dedicat noilor funcționalități.
Experiența lui Jamie în dezvoltarea structurală a fluxurilor de lucru pentru industria transporturilor și mobilității, inclusiv munca pentru o echipă de Formula 1 de top, garantează aplicabilitatea și tehnicitatea sesiunii.
Sesiunea acoperă în detaliu îmbunătățirile solver-ului și platformei. În paralel, pune accent pe aplicațiile practice pentru analiștii care caută o eficiență mai mare și încredere în model.
Nu ratați oportunitatea de a vedea caracteristicile R2026x în acțiune și de a învăța tehnici practice pentru o eficiență avansată a simulării.
