Actualizarea R2026x GA include numeroase îmbunătățiri. Printre ele se numără inclusiv:
- un landing page reproiectat,
- posibilitatea de a încadra schițe pe fețe 3D,
- exploded views pentru definirea produsului ș.a.
EXPERIENȚA UTILIZATORULUI
Pagină de destinație reproiectată pentru toți utilizatorii
Sunteți nou în xDesign ? Nu vă faceți griji. Pagina principală reproiectată vă va fi de ajutor. Apăsați butonul create pentru a începe modelarea. De asemenea, puteți urmări tutoriale despre utilizarea instrumentelor parametrice, de modelare a subdiviziunilor, de documentare, etc.
Pagina de destinație reproiectată, disponibilă studenților încă din R2025x FD02, este acum disponibilă atât pentru creatori, cât și pentru utilizatorii comerciali!
Începeți lucrul, cu conținut didactic la îndemână. Găsiți rapid, pe noua pagină de destinație, design-urile recente (și nu numai).
Opțiune de salvare automată la deconectare
Protejați-vă munca de întreruperile neașteptate. O nouă opțiune, „Auto-save on disconnect”, este disponibilă în caseta de dialog Preferences. La activare, modificările aduse produselor fizice deschise vor fi salvate automat în baza de date în cazul unei deconectări.
Instrumente de import îmbunătățite
Importul fișierelor a devenit mai rapid și mai eficient. Dispuneți de mai multe opțiuni în caseta de dialog Import. Puteți selecta opțiunea ca fișierele să fie încărcate pe fundal, ceea ce vă va permite să vă continuați munca până când fișierele vor fi gata de deschidere. De asemenea, puteți selecta mai multe fișiere și puteți importa în bloc.
Monitorizați cu ușurință starea lucrărilor de import în bloc din Import Monitor, accesibil din Action Bar sau landing page.
PROIECTARE PIESE ȘI ANSAMBLURI
Comandă nouă de încadrare
Adăugați logo-uri, text sau modele complexe pe suprafețe curbate, fără efort de modelare manuală. Noua comandă Wrap proiectează profiluri de schiță deschise sau închise pe una sau mai multe fețe țintă și generează rezultate precum:
- o reliefare,
- o trasare pe o curbă,
- o curbă.
Aveți posibilitatea de a alege un contur deschis sau închis din noul Wrap. În plus, similar altor comenzi de modelare precum Extrude, Revolve și Sweep, puteți trece, de exemplu, de la crearea unui solid, la crearea unei suprafețe, ceea ce reprezintă un avantaj xDesign, neegalat de alte programe CAD.
Gestionați referințele externe cu un control sporit
Când vine vorba de referințe externe, pot exista confuzii, chiar și pentru utilizatorii CAD avansați.
External Reference Manager va atenua încurcăturile, oferind o interfață centralizată pentru vizualizarea și gestionarea stării tuturor referințelor externe dintr-un design. Acest lucru vă permite să schimbați stările de referință între activată, dezactivată sau izolată, facilitând gestionarea dependențelor din cadrul ansamblurilor.

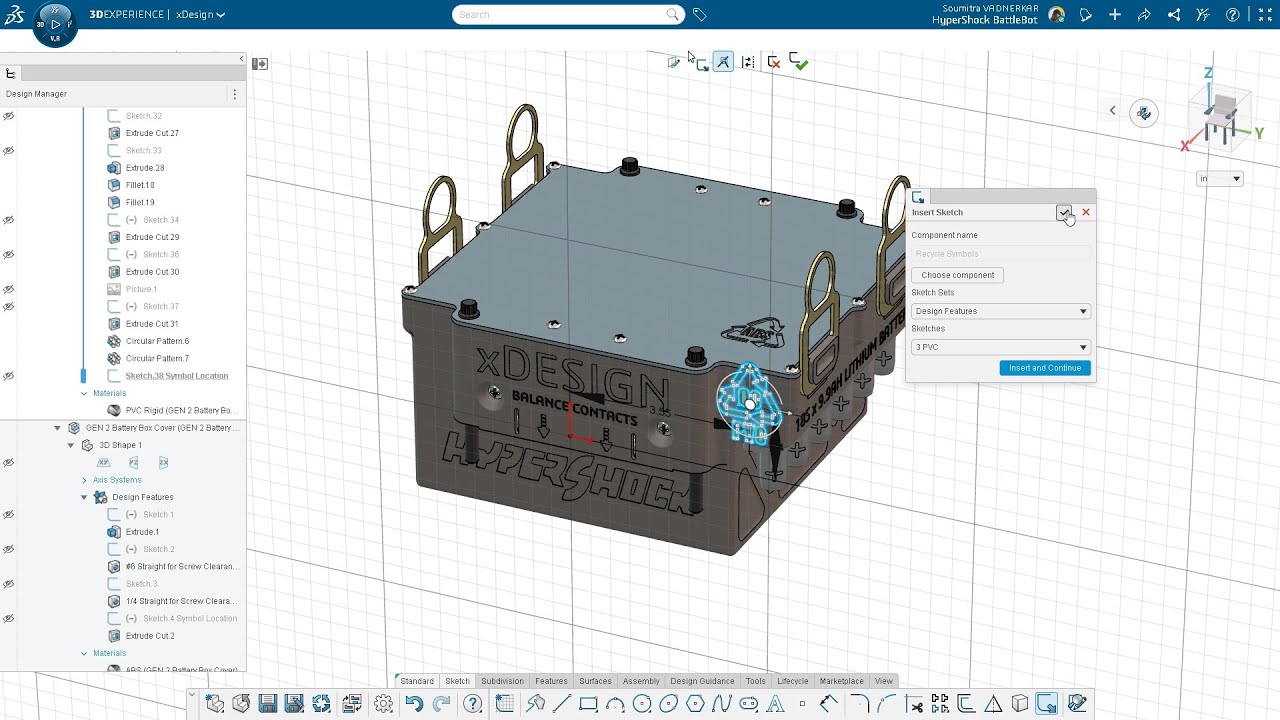

Adăugați cu ușurință simboluri de reciclare pieselor
Asigurați identificarea precisă a reciclării. Promovați sustenabilitatea cu ajutorul noilor îmbunătățiri care automatizează procesul de adăugare a simbolurilor de reciclare la piese.
În Update Content Library există o nouă opțiune pentru actualizarea simbolurilor de reciclare, Update Recycle Symbols. După executarea comenzii date, puteți utiliza instrumentul Insert Sketch în vederea introducerii schițelor predefinite pentru diverse tipuri de simboluri de reciclare.
Atunci când inserați o schiță a simbolului de reciclare, simbolul corespunzător va fi ales automat pe baza materialului atribuit piesei active.
Opțiune nouă pentru atribuirea automată a culorilor
Faceți ca designurile dvs. să iasă în evidență. Cum? Adăugând o pată de culoare ansamblurilor.
Există o nouă opțiune în meniul de preferințe pentru a activa atribuirea automată a culorilor pieselor. Când este activată, opțiunea atribuie automat culori distincte fiecărui set nou de geometrie, facilitând distingerea între diferitele piese dintr-un ansamblu.
Opțiune funcționează la crearea de piese noi și la importarea de piese și ansambluri non-native.
MODELAREA SUBIDIVIZIUNILOR
Robot normal
Există un nou robot în meniul de modelare a subdiviziunilor, Normal robot. El vă permite să manipulați mai multe fețe simultan și să le trageți în direcția lor normală.
De asemenea, capacitatea vă oferă posibilitatea de a elabora lejer forme complexe, având oportunitatea de a muta perpendicular selecțiile pe curbura suprafeței. Altfel spus, puteți muta mai multe entități în direcții diferite, printr-o singură acțiune.
DESENE & MBD
Exploded View (Beta)
Există un nou tip de vizualizare pentru crearea de exploded views, apelând la noua comandă Exploded View (Beta). Creați un exploded view în 3D și adăugați-l cu ușurință în foaia de desen.
Funcția vă ajută să:
- comunicați detalii complexe de asamblare,
- demonstrați cum se îmbină componentele,
- identificați componentele interne,
- evidențiați instrucțiunile de asamblare cu elemente vizuale dinamice și curate.
Sunt utilizate fluxuri de lucru bazate atât pe model, cât și pe desene.
Sheet Scale
În noul Sheet menu, puteți seta o vizualizare la scară foii. Cu opțiunea View Scale, toate vizualizările plasate pe foaie vor adopta automat setarea scalei foii. Implicit, se elimină necesitatea ajustărilor individuale.
Există, totodată, multiple opțiuni care pot fi efectuate la nivel de sistem, document, foaie și vizualizare. De exemplu, administrația ar putea ajusta setarea scalei foii la nivel de sistem, astfel încât toată lumea să utilizeze aceeași scară de vizualizare.
Noile opțiuni economisesc timp și asigură consecvența. De asemenea, simplifică elaborarea desenelor și reduc erorile, în special în machetele cu mai multe vizualizări.
Chenare de vizualizare dinamice
Bucurați-vă de un spațiu de lucru mai curat prin intermediul chenarelor dinamice ale vizualizării desenului. Mediul de definire include chenare dinamice ale vizualizării/dynamic view borders. Ele vor apărea doar atunci când treceți cu mouse-ul deasupra lor sau le selectați, reducând dezordinea de pe ecran și menținând capacitățile de editare la un click distanță.
Indicator set adnotări în aplicații de creare
Rămâneți la curent cu documentația pe tot parcursul procesului de proiectare. Noii indicatori vizuali, care arată ce produse fizice conțin un set de adnotări asociat, vă vor ajuta.
Puteți adăuga o coloană în Session Information Panel. Va fi utilă în cazul în care componentele din ansamblu au prevăzute un set de adnotări. Indicatorul din Session Information Panel asigură o acoperire completă a documentației pentru proiectul dvs. Simultan, contribuie la identificarea rapidă a componentelor necesare documentației ulterioare.
În plus, atunci când selectați un ansamblu/o componentă din DesignManager, există o nouă pictogramă în Context Menu care deschide setul de adnotări. Cea din urmă vă ajută să identificați dacă o componentă are un desen. Dacă da, îl veți putea deschide direct, fără a mai fi nevoie să treceți de la o aplicație la alta.
Instrumente integrate pentru ciclul de viață
Acum găsiți Lifecycle tab în bara de acțiuni xDrawing. Lifecycle tab vă ajută să gestionați evoluția desenului dvs., controlând ciclul de viață și reviziile. Comanda oferă acces rapid la operațiuni critice, cum ar fi revizia și modificările de stare, fără a părăsi mediul de creare.
REDARE
Potrivire automată a camerei
Aliniați lejer camera cu placa din spate. Obțineți, printr-un singur click, aspectul perfect, datorită inteligenței artificiale (AI) avansate, care stimulează producția de conținut.
Executată manual, o astfel de operațiune s-ar dovedi dificilă. A face ca un obiect să pară realist, așezat pe o imagine plană, e greu, deoarece nu este o imagine 3D. Alinierea unui obiect la perspectiva corectă poate fi complicată. Funcționalitatea Automatic Camera Matching automatizează totul, facilitând procesul și oferind reprezentărilor un aspect realist.
Camera Grid
Dispuneți inclusiv de o opțiune menită să contribuie la o aliniere mai bună a obiectelor, prin activarea unei grile. Îmbunătățiți precizia și surprindeți perspectiva perfectă cu noile setări ale grilei, care ajută la ajustările manuale ale camerei.
Îmbunătățiri suplimentare
- Suport pentru importul fișierelor Parasolid în xDesign. Permite circularea datelor din aplicații CAD terțe (ex: Siemens NX și Solid Edge).
- Evidențiere încrucișată, funcțională cu elemente ascunse cu filtre de vizualizare. Dacă selectați sau treceți cu mouse-ul peste un element din DesignManager, ascuns cu un filtru de vizualizare, elementul respectiv va apărea evidențiat în zona grafică.
- Opțiune de deschidere a panoului de informații pentru o formă 3D, direct din bara de instrumente 3D Shape.
- Reviziile create în xDrawing includ actualmente toate obiectele aferente. Prin urmare, trebuie să gestionați doar nivelul superior.
Nu în ultimul rând, xDesign este acum disponibil ca produs individual care include:
- proiectarea parametrică a pieselor și ansamblurilor,
- modelarea subdiviziunilor,
- proiectarea tablei,
- proiectarea cadrelor,
- unelte pentru matrițe,
- desene & MBD,
- redare.
