Cea mai recentă actualizare funcțională pentru SOLIDWORKS xDesign este disponibilă.
Îmbunătățiri de neratat
SOLIDWORKS xDesign constituie un set de instrumente, complet bazat pe browser, destinat:
- proiectării parametrice,
- modelării subdiviziunilor,
- definițiilor și desenelor axate pe modele ș.a.
Printre îmbunătățirile din actualizarea R2026x FD01 se numără:
- Capacitatea de a converti geometria importată în modele 3D editabile,
- Îmbunătățiri pentru revizuirile de proiectare în realitatea extinsă (XR),
- Ecran de pornire ameliorat pentru acces mai rapid la conținut.
În plus, există multiple îmbunătățiri aduse experienței utilizatorului, pieselor, ansamblurilor și desenelor.
Descoperiți-le în continuare!
EXPERIENȚA UTILIZATORULUI
Ecran principal îmbunătățit
Accesați rapid proiectele. Totodată, gestionați conținutul cu un ecran principal mai intuitiv.
Acum, când accesați conținutul de pe pagina principală, veți dispune de diverse opțiuni de gestionare.
De exemplu, puteți accesa fișierele deschise recent, „Recently Opened”, dar și varii conținuturi, „My Content”.
În paralel, aveți posibilitatea de a utiliza meniul three-dot pentru acțiuni, cum ar fi:
- deschiderea unui element într-o filă nouă,
- crearea unui desen dintr-o piesă,
- vizualizarea informațiilor,
- ștergerea conținutului.

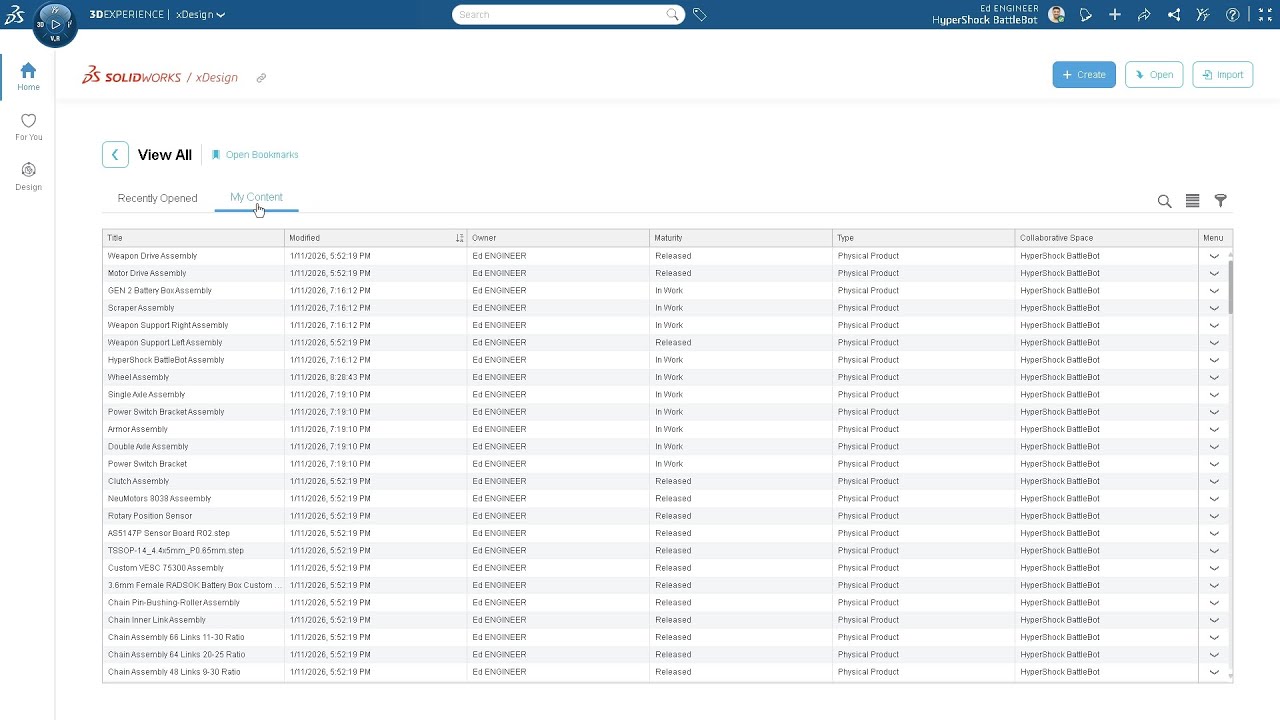

La vizualizarea întregului conținut, primiți o pagină dedicată. Ea vine la pachet cu opțiunea de a filtra doar produsele fizice, desenele sau ansamblurile.
Nu în ultimul rând, puteți reveni oricând la ecranul principal, utilizând o nouă comandă rapidă din bara de acțiuni.
Îmbunătățirile enumerate vă ajută:
- să găsiți ceea ce căutați mai rapid,
- să vă organizați cu ușurință munca,
- să vă concentrați asupra proiectării.
Îmbunătățiri suplimentare ale experienței utilizatorului
Materiale implementate automat
Prima dată când un administrator începe o sesiune, materialele sunt implementate automat în fundal. Astfel, întreaga bibliotecă de materiale e gata de utilizare, fără nicio configurare manuală.
Aspect și utilizare îmbunătățită a barei de acțiuni
Fila Subdivision/Subdiviziune a fost mutată într-o poziție mai intuitivă. În prezent, etichetele comenzilor sunt activate pentru creatori în mod implicit. Totodată, numeroase sfaturi de utilizare a instrumentelor au fost rafinate, oferind îndrumări mai clare.
Experiență de navigare mai bună
Preferințele pentru controlul mouse-ului sunt setate automat la utilizatorii SOLIDWORKS for Students, Makers și Education. Implicit, oferă o experiență de navigare familiară.
Performanță și fiabilitate a punctelor de restaurare automată
Punctele de restaurare automată se salvează acum în fundal, la fiecare câteva minute, fără a vă împiedica să interacționați cu sesiunea. De asemenea, primiți notificări atunci când punctele de restaurare sunt salvate și dacă salvarea eșuează.
Stabilitate îmbunătățită a sistemului și gestionare a erorilor
Când apare o eroare minoră a serverului, comanda activă e anulată și reveniți la comanda implicită.
Când apare o eroare majoră a serverului, primiți un avertisment și, înainte de deconectarea sesiunii, un punct de restaurare automată este salvat.
Notificare nouă
A fost adăugată o nouă notificare, menită să explice timpii lungi de încărcare, cauzați de scalarea mașinilor virtuale.
Când cererile mari întârzie pornirea sesiunilor, un mesaj vă va anunța că sunt alocate resurse noi și că sesiunea dvs. este în așteptare.
PROIECTARE DE PIESE ȘI ANSAMBLURI

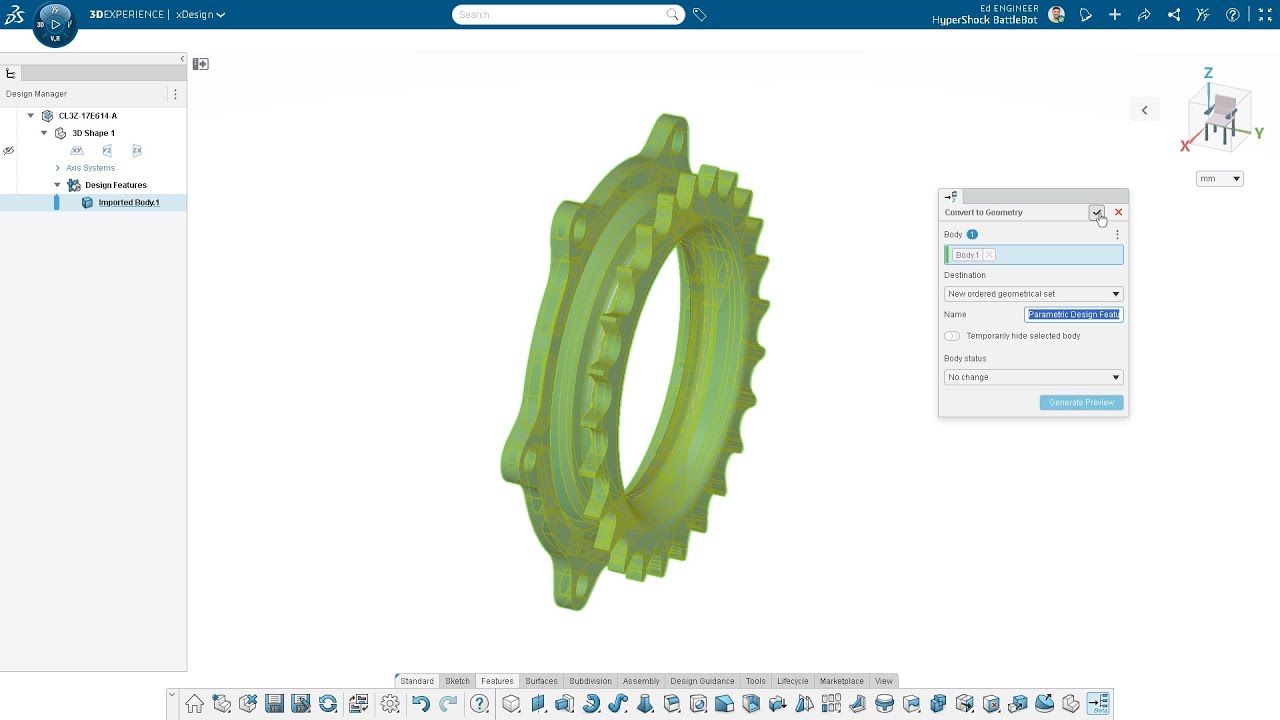

Conversia geometriei importate în modele 3D editabile (Beta)
Acum puteți converti geometria BREP importată în modele 3D complet editabile. Astfel, aveți capacitatea de a face modificări de proiectare direct în xDesign.
Cu ajutorul unei noi comenzi, convertiți lejer geometria BREP în modele complet editabile, bazate pe caracteristici.
Odată convertită, aveți posibilitatea de a modifica orice geometrie, editând caracteristicile corespunzătoare. De asemenea, puteți reveni la un anumit punct pentru a face modificări.
Noua funcție oferă flexibilitatea de a itera și rafina proiectele, fără a le începe de la zero. Pe lângă faptul că vă ajută să economisiți timp, facilitează lucrul cu datele importate.
Instrument nou de măsurare rapidă
Noul instrument Quick Measure este inspirat de popularul instrument omonim din SOLIDWORKS Design.
Acum, în SOLIDWORKS xDesign, accesați rapid măsurătorile pentru geometria selectată. O faceți fără a deschide instrumentul de măsurare complet.
De exemplu, dacă aveți selectată o față cilindrică, puteți obține locația feței și aria ei.
Ulterior, printr-un click pe o altă entitate, instrumentul Quick Measure va afișa distanța dintre entități.
Dacă utilizați măsurătoarea într-o altă caracteristică, puteți copia rapid măsurătoarea din instrumentul Quick Measure, lipind-o într-o altă casetă de dialog pentru caracteristici.
Pentru o vizibilitate ușoară, instrumentul Quick Measure afișează direct sub breadcrumbs:
- lungimea,
- distanța,
- unghiul,
- aria suprafeței,
- coordonatele XY.
Utilizați Quick Measure Capsule pentru a:
- vedea valorile cheie dintr-o privire,
- extinde Quick Measure Panel pentru informații de măsurare mai detaliate.
Lucrați mai rapid și luați decizii de proiectare informate.
Îmbunătățiri suplimentare ale designului pieselor și ansamblurilor
Mecanism îmbunătățit de transformare în imagine 2D
Dacă generarea previzualizării durează prea mult, a fost adăugată posibilitatea de a anula comanda. De asemenea, în meniul contextual, a fost adăugată opțiunea „Insert Picture”, pentru a insera imagini în timpul utilizării command parking.
Posibilitatea de a selecta fișiere din 3DDrive
A fost adăugată posibilitatea de a selecta fișiere din 3DDrive la utilizarea opțiunii „Import in the Background”. Aceasta vă permite să continuați lucrul în timp ce importați fișiere din 3DDrive.
Interacțiune mai bună cu robotul
Stilul modificatorului de robot a fost actualizat pentru a îmbunătăți utilizabilitatea și a facilita interacțiunea cu el.
Remedierea problemelor legate de funcționalitatea Make Component
Au fost remediate mai multe probleme legate de funcționalitatea Make Component.
Acțiunea a vizat îmbunătățirea fiabilității la crearea componentelor din geometrie, la nivel de asamblare.
S-a pus accent pe rezolvarea erorilor de referință externe.
DESENE & MBD
Curba de învățare pentru utilizarea unui mediu combinat de definire a modelului și desenului a devenit mai scurtă. Acest fapt se datorează unei terminologii îmbunătățite în aplicație și unei grupări a comenzilor în bara de acțiuni.
Modificările includ:
Terminologie
Manager de definire a modelului = Manager de definire a produsului
Model = Produs fizic
Definiția modelului = Definiția produsului
Schimbări de nume de comandă
Vizualizare 2D = Vizualizare ortogonală
Vizualizare 3D = Vizualizare personalizată
Gruparea barei de acțiuni
Toate comenzile de vizualizare sunt acum prezente în fila View Creation.
Etichete și setări de vizualizare automată
Generați automat, fără configurare manuală:
- etichete de vizualizare clare, conforme cu standardele pentru secțiuni,
- vizualizări detaliate, ș.a.
Noua opțiune Edit View Label din meniul contextual contribuie la controlul textului, a formatului și stilului etichetelor.
Opțiunile actualizate de sistem și document permit echipelor să definească standarde la nivel de companie. De exemplu, dacă aveți convenții de denumire, le puteți specifica, asigurându-vă că fiecare desen respectă convenția.
În paralel, atunci când creați o vizualizare în secțiune și adăugați liniile vizualizării deasupra unei vizualizări, iar ea corespunde cu o vizualizare în secțiune alăturată, va fi denumită corect automat. Același lucru e valabil și pentru vizualizarea detaliată. În plus, acum puteți edita textul respectiv.
Îmbunătățirile ajută la realizarea mai rapidă a detaliilor, dar și a unor desene mai uniforme.

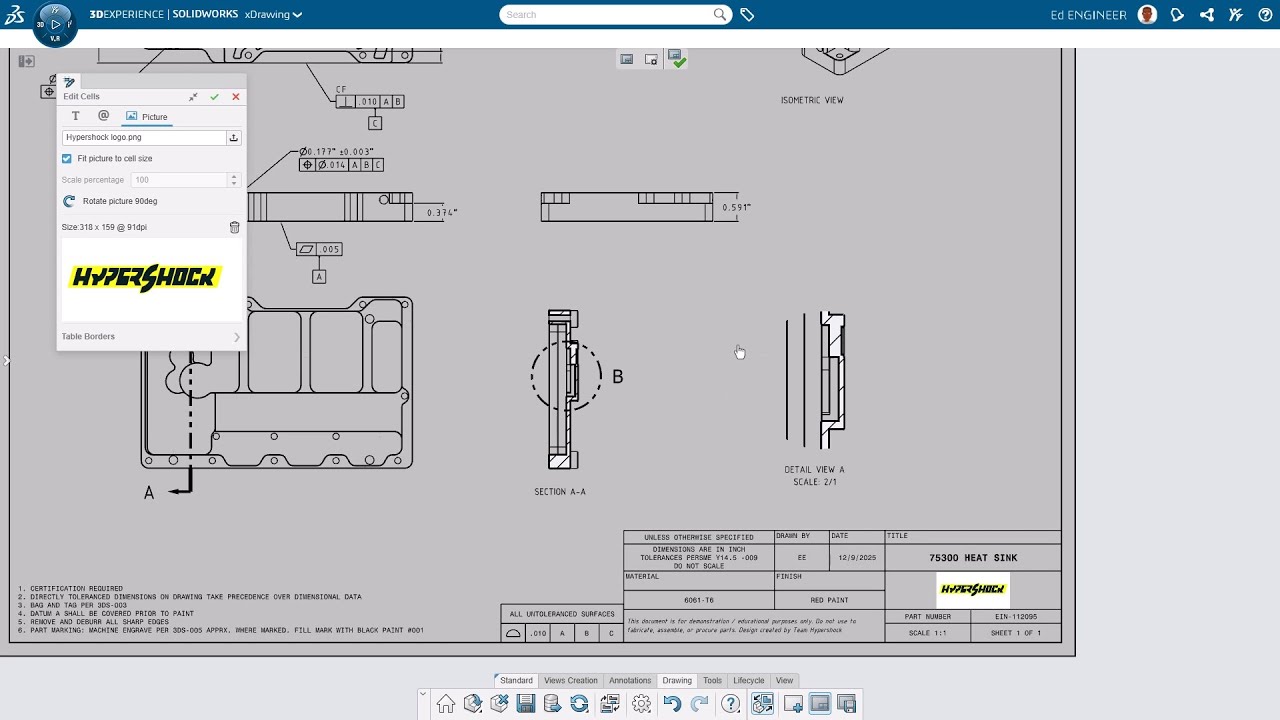

Suport pentru imagini în tabele
Afișați cu mândrie sigla dvs.
Aveți posibilitatea de a promova brandingului companiei prin adăugarea unei sigle/a unei imagini în tabelele de desen, prin intermediul noii opțiuni de personalizare a desenelor.
Opțiunea e utilă în special pentru anteturi unde, în mod uzual, e adăugată sigla companiei.

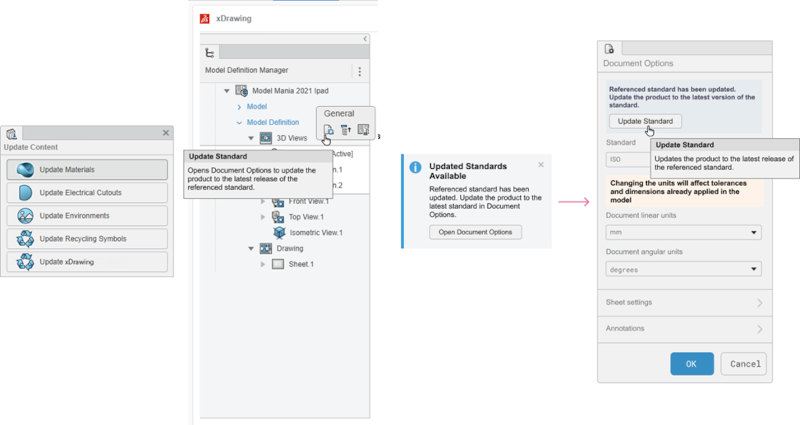

Inițializare și actualizări standard ameliorate
Configurarea noilor utilizatori pentru crearea de seturi de adnotări a devenit mai rapidă.
În timpul configurării, administratorii pot crea automat toate standardele xDrawing necesare. Astfel, fiecare utilizator poate elabora imediat seturi de adnotări, fără a aștepta inițializarea manuală.
Un flux de lucru unificat pentru actualizarea conținutului menține standardele xDrawing actualizate în toate versiunile. Simultan, păstrează setările existente, reducând cheltuielile administrative și prevenind întreruperile fluxului de lucru.
Utilizatorii care deschid seturi de adnotări mai vechi sunt ghidați prin solicitări clare și o acțiune simplă de actualizare a standardelor de actualizare a documentelor.
Îmbunătățirile enumerate oferă o experiență fluidă și fiabilă, atât pentru echipe, cât și pentru sălile de clasă ori organizațiile mari.
REALITATE EXTINSĂ (XR)
Anul trecut, a fost introdusă funcționalitatea de realitate extinsă (XR) în xDesign. Ea facilitează:
- îmbunătățirea revizuirilor de proiectare,
- înțelegerea spațială, cu posibilitatea de a vizualiza modelele în realitate virtuală (VR) sau realitate augmentată (AR).
Implementării funcționale i-au fost adăugate o serie de capacități. Printre ele se numără:

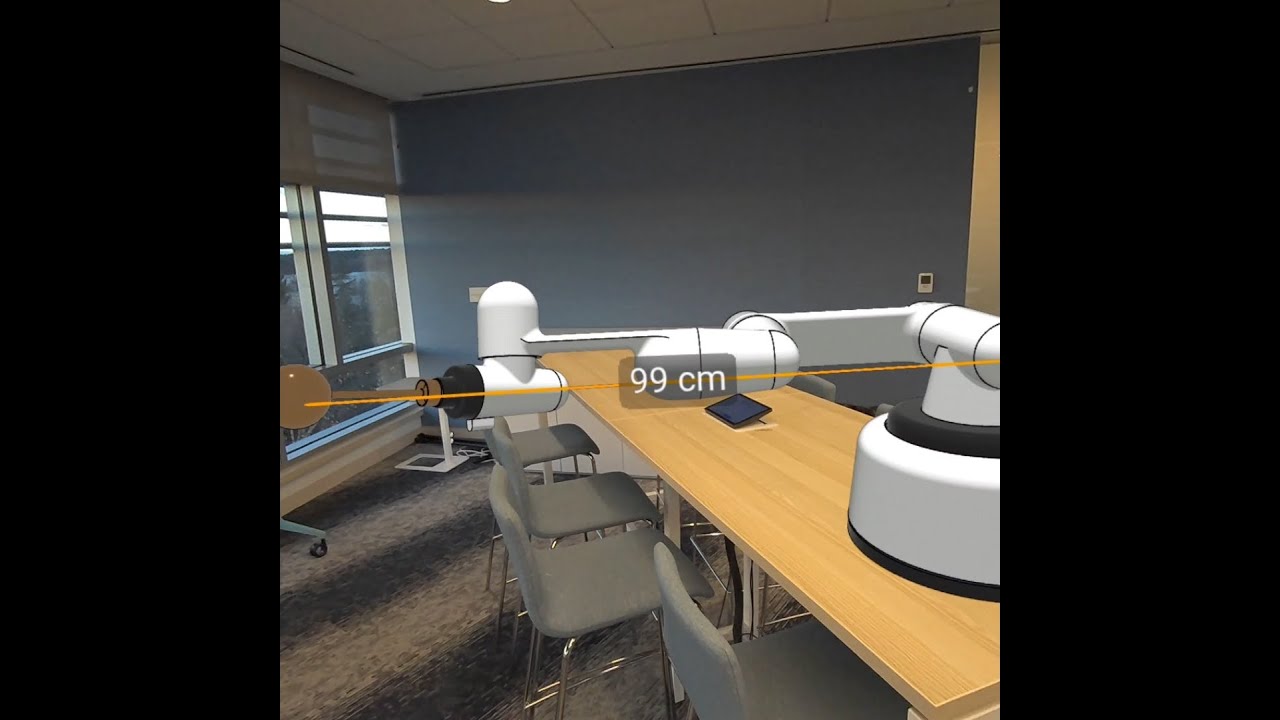

Măsura
Obțineți o perspectivă mai bună asupra modelului și asupra modului în care el se va integra în mediul dvs.
Beneficiați de posibilitatea de a măsura în cadrul unei sesiuni extinse de realitate.
Puteți alege între 3 moduri de măsurare:
- Default – măsurătoare între diferite părți ale modelului,
- Free – măsoară orice, fie în lumea reală, fie în cea virtuală,
- Normal – măsoară, la prima selecție, de la un loc din model până la următoarea față normală.

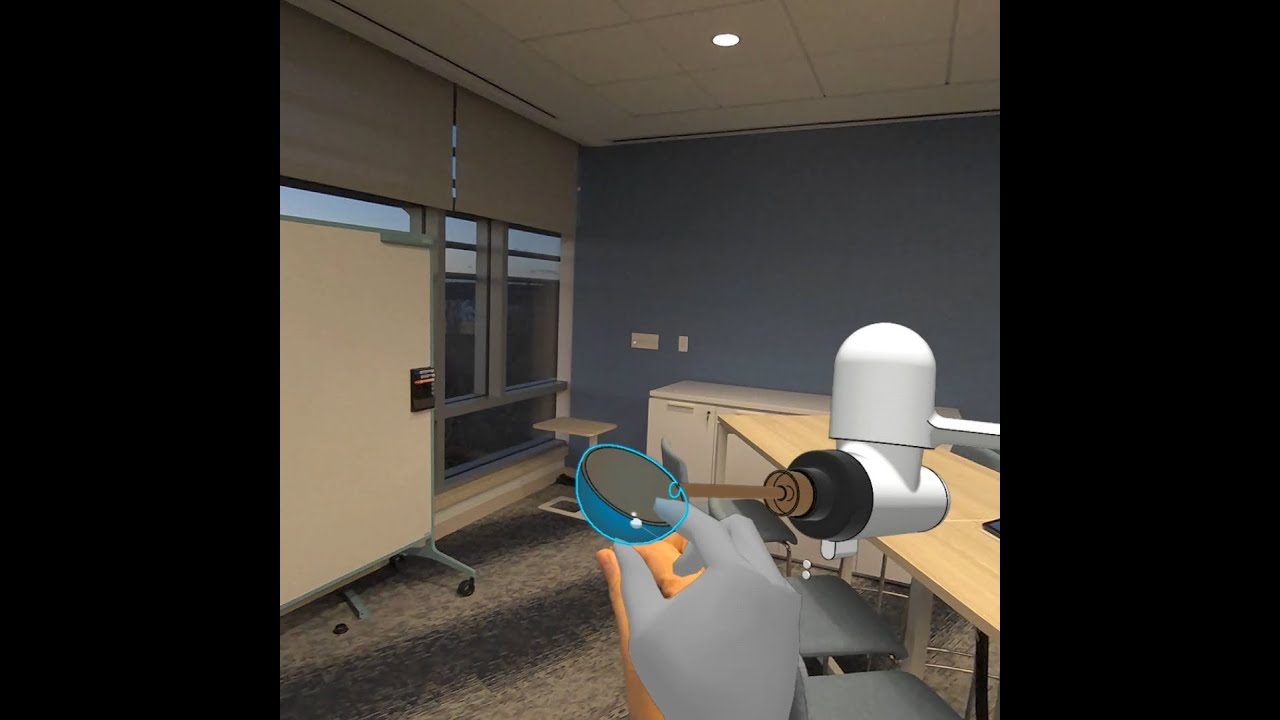

Urmărirea mâinii și tragere liberă
Noul mod Hand Tracking oferă libertatea de a interacționa cu modelul, fără a fi nevoie de controlere.
Indiferent dacă bateriile controlerului s-au descărcat sau doriți să vă folosiți doar mâinile, puteți controla modelele cu gesturi.
Îmbunătățirea le permite utilizatorilor inclusiv utilizarea căștilor fără controlere, cum ar fi Apple Vision Pro.
De asemenea, oferă capacitatea de a:
- experimenta cinematica și asocierile modelului, trăgând porțiuni ale sale,
- vedea mișcările constrânse pe care le va avea un produs real.
Rezultatul final? Îmbunătățiri importante și timpurii ale designului.
Vizualizare în secțiune în XR
Aprofundați modelul cu posibilitatea de a secționa modele în sesiunea XR.
Acum, prin simpla utilizare a controlerului, orientați și plasați secțiunea pentru a arăta construcția internă a modelului.
Experiența captivantă oferă mai mult control asupra planului secțiunii și facilitează explorarea modelului secționat.
Aflați mai multe despre xDesign aici. Iar dacă vă sunt utile articolele noastre, nu ezitați să vă abonați la newsletter.
