Noutăți SOLIDWORKS xDesign R2025x FD03

PROIECTARE PIESE ȘI ANSAMBLURI

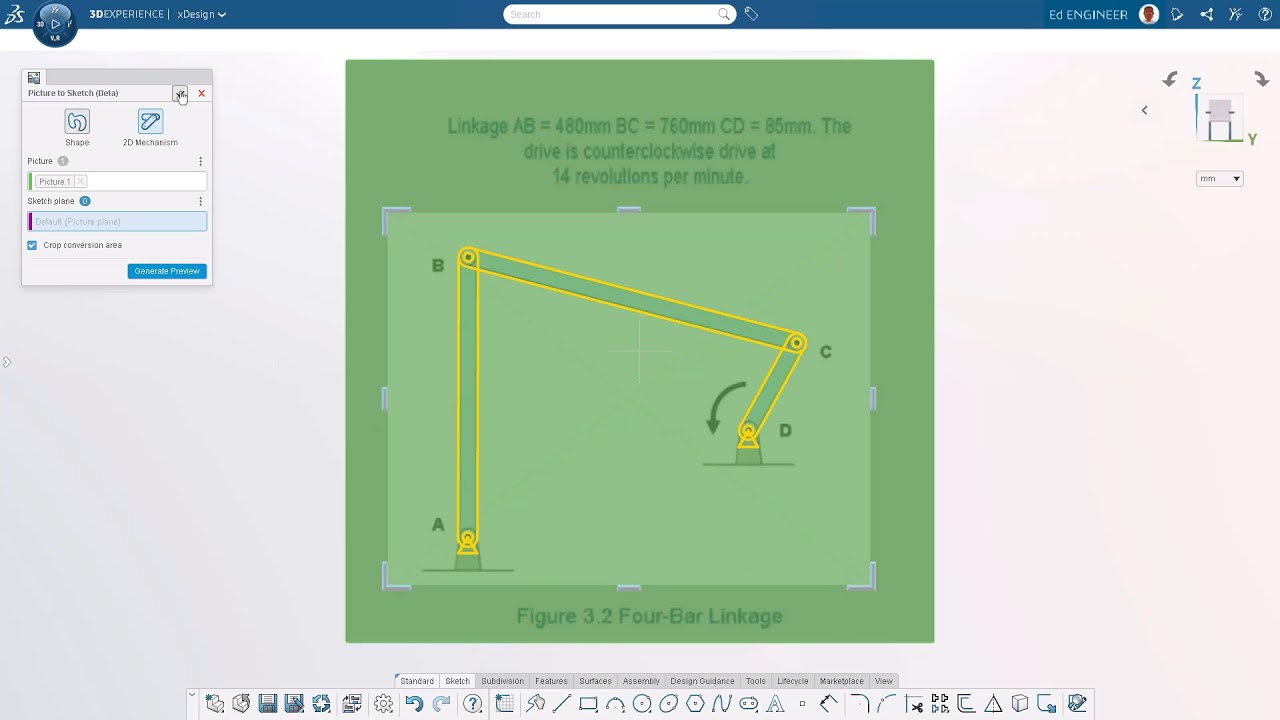

Conversia unei imagini într-un mecanism 2D

Cu noua opțiune 2D Mechanism din Picture to Sketch, aveți posibilitatea de a converti  imaginea unui mecanism într-o schiță. Opțiunea folosește logica pentru a recunoaște obiectele din imagine, cum ar fi legăturile drepte, legăturile cu fante, legăturile îndoite, ancorele fixe și rolele, pentru a le converti în obiecte de schiță. De asemenea, recunoaște constrângerile din imagine, cum ar fi balamalele, glisoarele și punctele de ancorare, pentru a le converti în constrângeri de schiță.

Comanda funcționează cel mai bine pentru convertirea unei capturi de ecran, a unui mecanism dintr-un manual, într-o schiță 2D editabilă.

Control îmbunătățit pentru recenziile de design XR

În ultima lansare, a fost anunțată noua funcționalitate Extender Reality (XR), care oferă posibilitatea de a vizualiza produsul într-un mediu virtual sau real, folosind noi setări de realitate virtuală (VR) și realitate augmentată (AR).

Atunci când vizualizați proiectele în VR și AR, cu ajutorul noilor modalități de interacțiune cu modelul, puteți explora și înțelege proiectele mai eficient. Grab Skill acceptă acum rotirea, scalarea și fixarea componentelor la locul lor. În plus, cu noul Hide Skill, puteți ascunde selectiv componentele de ansamblu, afișându-le ulterior pe toate, atunci când doriți să vedeți imaginea completă.

Instrument de măsurare mai bun

Datorită îmbunătățirilor aduse instrumentului de măsurare, aveți oportunitatea de a inspecta și verifica rapid geometria, asigurând astfel acuratețea și intenția de proiectare. Actualizările includ posibilitatea de a ascunde semnalizatoarele de măsurare, de a vizualiza dimensiunile maxime și de a șterge selecțiile din meniul contextual. Există, de asemenea, un nou mini-dialog optimizat pentru ferestrele de vizualizare mici.

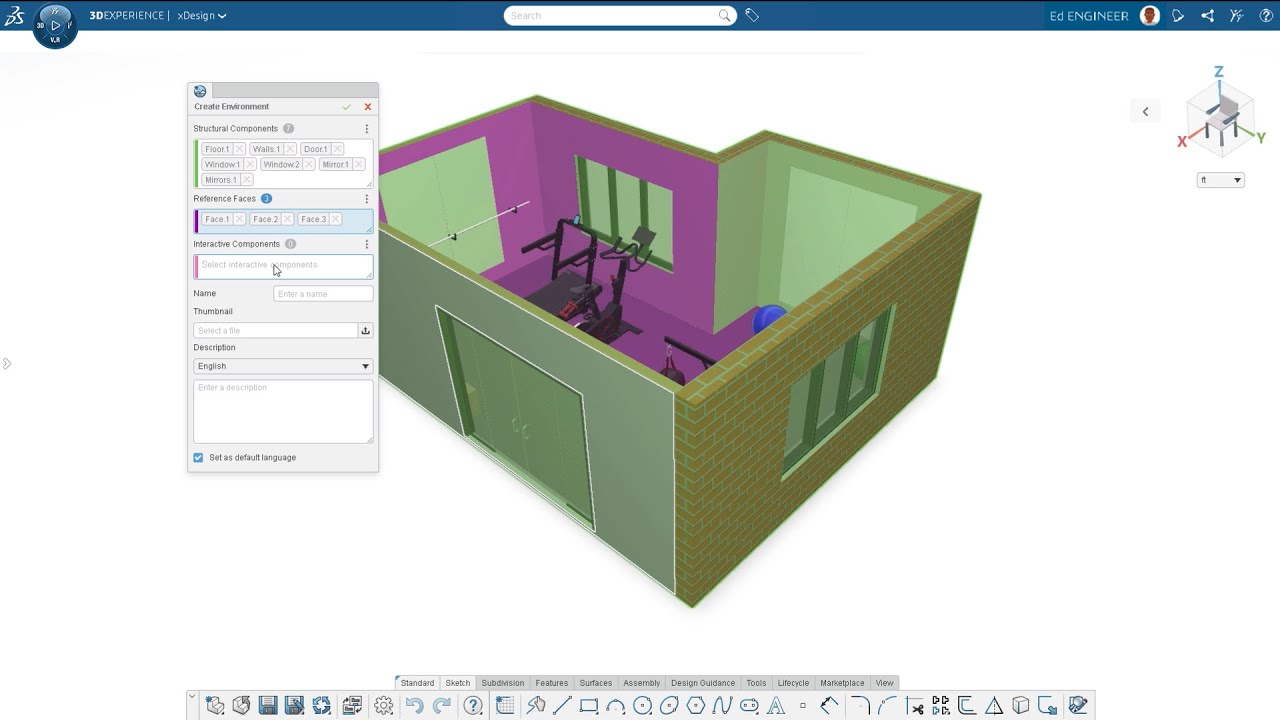

Proiectare cu medii personalizate

Există o nouă opțiune pentru a crea propriul mediu personalizat și a-l insera în design. Folosind Create Environment, puteți elabora cu ușurință medii de design personalizate, definite de utilizator, pentru a contextualiza modelele.

Utilizarea mediilor de proiectare vă permite să proiectați în contextul unui model mai mare, menținând o capacitate de răspuns ridicată a sistemului. De asemenea, opțiunea se dovedește utilă atunci când creați o randare a unui produs și doriți să îl includeți în mediul său natural pentru a arăta utilizarea sa preconizată.

MODELAREA SUBIDIVIZIUNILOR

Aliniere  proporțională

În fluxul de lucru de modelare subdivizională, SOLIDWORKS a adăugat o funcționalitate de aliniere proporțională, pe care o puteți accesa în Align to Sketch.

Funcția vă permite să creați rapid forme complexe, care captează cu exactitate datele introduse de utilizator, prin crearea unei alinieri proporționale între entitățile de tip mesh și schiță. Trebuie doar să selectați vârfurile/entitățile mesh, apoi să utilizați instrumentul Align to Sketch pentru a desena manual o linie. Ulterior, activați setarea Proportional care distribuie vârfurile de-a lungul schiței, păstrând spațierea originală.

DESEN & MBD

Noua actualizare include multiple îmbunătățiri menite să amelioreze capacitățile de definire ale xDesign.

Creare 2D – Vederi în secțiune și detalii

Puteți crea în 2D vederi detaliate și vederi în secțiune. Anterior, era posibilă doare crearea unei vederi în secțiune în 3D și apoi plasarea ei în desen. Implicit, în trecut aveați posibilitatea de a utiliza doar fluxuri de lucru MBD pentru a crea secțiuni și detalii. Acum aveți fluxul de lucru clasic de desenare 2D, cu care mulți ingineri sunt familiarizați. Prin urmare, puteți plasa linia de secțiune și elabora o vedere în secțiune, direct din foaia de desen. Cu un asemenea beneficiu, apelând la linii de secțiune și cercuri tradiționale, asigurați o interpretare clară a desenului. Liniile de secțiune și cercurile sunt afișate automat în vederile 3D-părinte pentru a îmbunătăți comunicarea bazată pe model și a reduce curba de învățare.

Îmbunătățirea vă oferă o sursă unică de informații și posibilitatea de a vedea relațiile părinte-copil în diverse perspective, utilizând atât 2D, cât și 3D.

Vizualizări generative de desen (BETA)

Folosiți puterea inteligenței artificiale (AI) pentru a elimina sarcinile repetitive de desenare prin crearea și plasarea vizualizărilor generative. În noua comandă Sheet, există o opțiune numită Generate Drawing Views (Beta). În timpul creării foii, puteți genera vederi standard ale desenului, cum ar fi cele ortografice și izometrice, direct din modelul 3D, cu o intervenție manuală minimă.

Când activați generarea vizualizărilor desenului, Generate Drawing Views, modelul va fi revizuit automat și vor fi create toate vizualizările standard, ortogonale și izometrice, scalate și poziționate corect.

Apel generativ pentru găuri

Comanda „Hole Callout” a fost îmbunătățită, elaborând automat apeluri complete pentru toate tipurile de geometrie și eliminând necesitatea creării găurilor cu funcția „Hole” în xDesign . Comanda extinde flexibilitatea detalierii, permițând dimensionarea rapidă și precisă a găurilor pe datele importate sau vechi. Puteți crea adnotări precise pentru apelurile găurilor, (pe geometrie nativă și non-nativă), cum ar fi fișierele STEP sau SLDPRT importate.

Folosind inteligența artificială, apelurile pentru găuri sunt generate automat, apelând la geometria reală. Prin urmare, puteți realiza un apel pentru orice formă cilindrică. Software-ul va analiza geometria, determinând tipul găurii și va crea automat un hole callout.

Modul vizibil pentru linii ascunse (HLV)

Actualizarea dată adaugă formatul popular în industrie, Hidden Lines Visible (HLV), un mod de afișare care arată, sub formă de linii punctate în 3D și 2D, marginile elementelor ascunse vederii de geometria solidă. Opțiunea vă permite să identificați clar geometria internă sau ascunsă, fără a secționa modelul, simplificând astfel desenul și sporind totodată claritatea lui.

Plasare îmbunătățită a adnotărilor 3D

Cu ajutorul noilor opțiuni de inversare a adnotărilor, vă puteți asigura că adnotările 3D sunt mereu lizibile.

Atunci când definiți modelul în 3D, textul adnotărilor și al cotelor poate fi inversat pe orizontală și pe verticală, pentru a asigura lizibilitatea din unghiuri de vizualizare alternative. Acest lucru este deosebit de valoros atunci când reorganizați adnotările pentru diferite orientări ale modelului, cum ar fi mutarea unei cote din vederea frontală în vederea din spate.

Noile opțiuni vor asigura claritate în toate contextele, eliminând necesitatea de a recrea adnotările în noua vizualizare dorită.

Suport 3DPlay pentru vizualizări în secțiune, detaliu și aplatizare

3DPlay acceptă acum posibilitatea de a vizualiza seturi de adnotări native cu vizualizări de secțiune, de detaliu și aplatizare, bazate pe model.

În prezent, puteți lua cu ușurință un produs fizic/un set de adnotări, vizualizându-i conținutul în 3DPlay.

REDARE

Redare cu mai multe vizualizări

Generați, printr-un simplu click, redări uimitoare ale mai multor vizualizări. Render Image este acum capabilă să realizeze mai multe vizualizări într-un singur pas. Ele pot include viewport-ul curent sau o selecție personalizată de vizualizări predefinite ale camerei în cadrul mediului de redare.

Opțiunea vă permite să publicați mai multe redări simultan. De exemplu, dacă configurați un proiect cu mai multe scene și accesați opțiunea de publicare, puteți acum selecta toate camerele și scenele pe care doriți să le publicați, realizând o redare multiplă.

Pe lângă îmbunătățirile de mai sus, FD03 include și următoarele actualizări:

• A fost adăugată opțiunea „Show Feature in Design Manager” în meniurile contextuale și breadcrumb-uri, care extinde întreaga cale părinte și derulează automat până la caracteristica selectată în Design Manager.
• A fost adăugată o comandă „Refresh” în meniul contextual pentru componentele SOLIDWORKS, care va aduce în sesiune cea mai recentă versiune a componentei din baza de date.
• A fost adăugată posibilitatea de a trimite o solicitare de deblocare pentru o componentă blocată de un alt utilizator, apelându-se la Unlock din fila Lifecycle în bara de acțiuni .
• A fost adăugat butonul „Flip” la Edit Sketch Plane pentru a corecta problemele în care schița se răstoarnă în direcția greșită, rezultând erori în aval.
• A fost adăugată posibilitatea de a fixa panoul Session Information în partea dreaptă a sesiunii.
• Performanță și precizie îmbunătățite ale evidențierii dinamice și a selecției în zona grafică.
• Ameliorări pentru extinderea seturilor la activarea sau extinderea componentelor în Design Manager.
• S-a îmbunătățit comanda Sweep cu ajutorul Up To Geometry, astfel încât fața finală să fie tangentă la geometria de referință. De asemenea, s-a îmbunătățit atribuirea ID-urilor fețelor pentru o caracteristică de sweep, astfel încât fețele să fie referențiabile în operațiunile ulterioare.

Toate îmbunătățirile au devenit disponibile din 5 iulie 2025. Pentru a afla mai multe despre îmbunătățirile aduse SOLIDWORKS xDesign R2025x FD03 vizitați pagina What’s New. Detalii legate de noile funcții utile SOLIDWORKS 2025 găsiți aici.

O ultimă remarcă – oferta SOLIDWORKS xDesign va include acum un nou rol combinat SOLIDWORKS xDesign în loc de un pachet de roluri separate. Oferta va include în continuare toate instrumentele dvs. preferate pentru modelare parametrică, modelare subdiviziuni, tablă metalică, desen 2D și MBD, proiectare structuri, proiectare matrițe și redare.
