CATIA reunește instrumente AI, SubD și parametrice, ajutând designerii să transforme rapid schițele în mașini conceptuale 3D.
Car Design News
În timpul unui webinar recent, moderat de Car Design News, doi experți CATIA au demonstrat felul în care designul auto e transformat de fluxurile de lucru moderne.
Utilizând CATIA pe platforma 3DEXPERIENCE, Felix Rockel și Laura Peythieux au arătat modul în care modelarea Sub-D, designul parametric, visual scripting și inteligența artificială generativă pot funcționa împreună, într-un singur mediu colaborativ.
Sesiunea a explorat modul în care, într-un spațiu de lucru digital unificat, producătorii eficientizează creativitatea și ingineria.
Designerii pot trece mai rapid de la explorarea conceptelor la un concept car 3D detaliat prin:
- conectarea ideilor timpurii,
- modelarea avansată a suprafețelor,
- fluxurile de lucru colaborative.

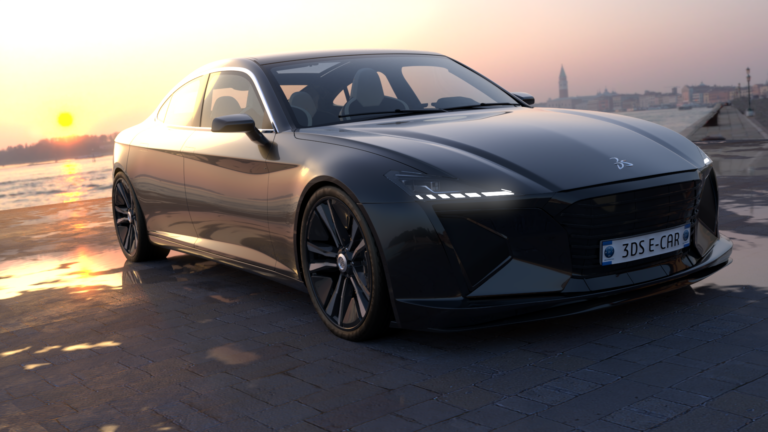

Generarea de concepte vizuale și contexte de design cu ajutorul AI
Unul dintre primii pași demonstrați în timpul sesiunii a implicat utilizarea inteligenței artificiale pentru a genera rapid medii vizuale și contexte de design.
Prin introducerea solicitărilor, designerii pot produce, în doar câteva secunde, imagini care prezintă mașina în randări fotorealiste.
Obiectivul etapei nu este de a produce elemente vizuale finale, ci de a accelera faza de ideare.
În loc să creeze manual schițe de la zero, designerii pot genera rapid mai multe opțiuni, de la începutul proiectului, și le pot folosi ca inspirație pentru a ghida direcția de design.
Imagine 2D transformate în 3D Mesh
Imaginile generate de AI și schițele produse manual pot fi utilizate ca date de intrare pentru un operator de inteligență artificială.
În câteva secunde, acesta generează automat un 3D Mesh din imaginea de intrare.
3D Mesh-ul constituie datele de intrare pentru modelatorii care au generat modelul de suprafață.
Traducerea unui concept în 3D cu modelare Sub-D
Odată stabilită direcția vizuală, următorul pas este construirea geometriei 3D a vehiculului.
Modelarea Sub-D permite proiectanților să sculpteze rapid volumele principale ale mașinii, menținând totodată suprafețe netede și continue.
Abordarea e potrivită în special pentru etapele incipiente ale designului auto, unde proporțiile și forma generală sunt în evoluție.
În timpul demonstrației, vorbitorii au arătat trecerea unui concept de la un model inițial Sub-D la o etapă de design rafinată.
Tranziția poate decurge rapid, permițându-le designerilor să se concentreze pe modelarea vehiculului.

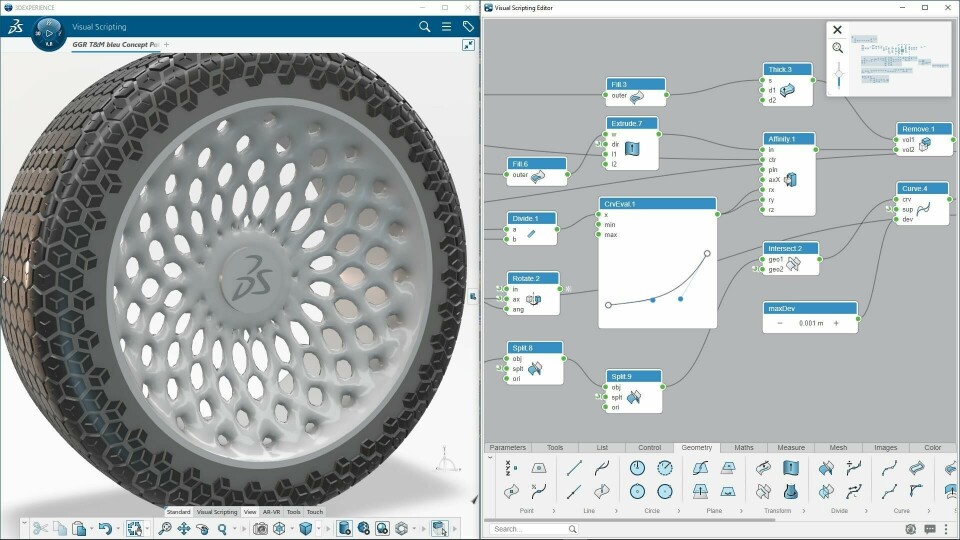

Automatizarea caracteristicilor de design cu ajutorul Scenariului Vizual/Visual Scripting
O altă capacitate cheie evidențiată în cadrul webinarului a fost utilizarea scenariilor vizuale pentru automatizarea unor părți ale procesului de proiectare.
Designerii pot crea scenarii care generează componente specifice sau elemente geometrice. De exemplu, scenariile pot fi folosite pentru a genera roți, parbrize, geamuri, etc.
Scenariile pot fi reutilizate și modificate prin ajustarea parametrilor.
În loc să reconstruiască manual fiecare element, proiectanții modifică pur și simplu intrările, iar geometria se actualizează automat.
Abordarea economisește timp.
De asemenea, le permite echipelor să testeze rapid diferite opțiuni de design, păstrând modelul structurat.
Explorarea mai multor variații de design prin parametri
Deoarece visual scripting se bazează pe parametri, designerii pot genera cu ușurință mai multe variante de design.
Prin modificarea valorilor parametrilor, se pot crea instantaneu diferite configurații ale aceluiași element de design.
Configurațiile pot fi stocate ca instantanee, permițând echipelor să compare mai multe versiuni ale unui design.
Abordarea parametrică permite explorarea rapidă a unui număr mare de posibilități, fără a fi nevoie să se reconstruiască geometria de fiecare dată.

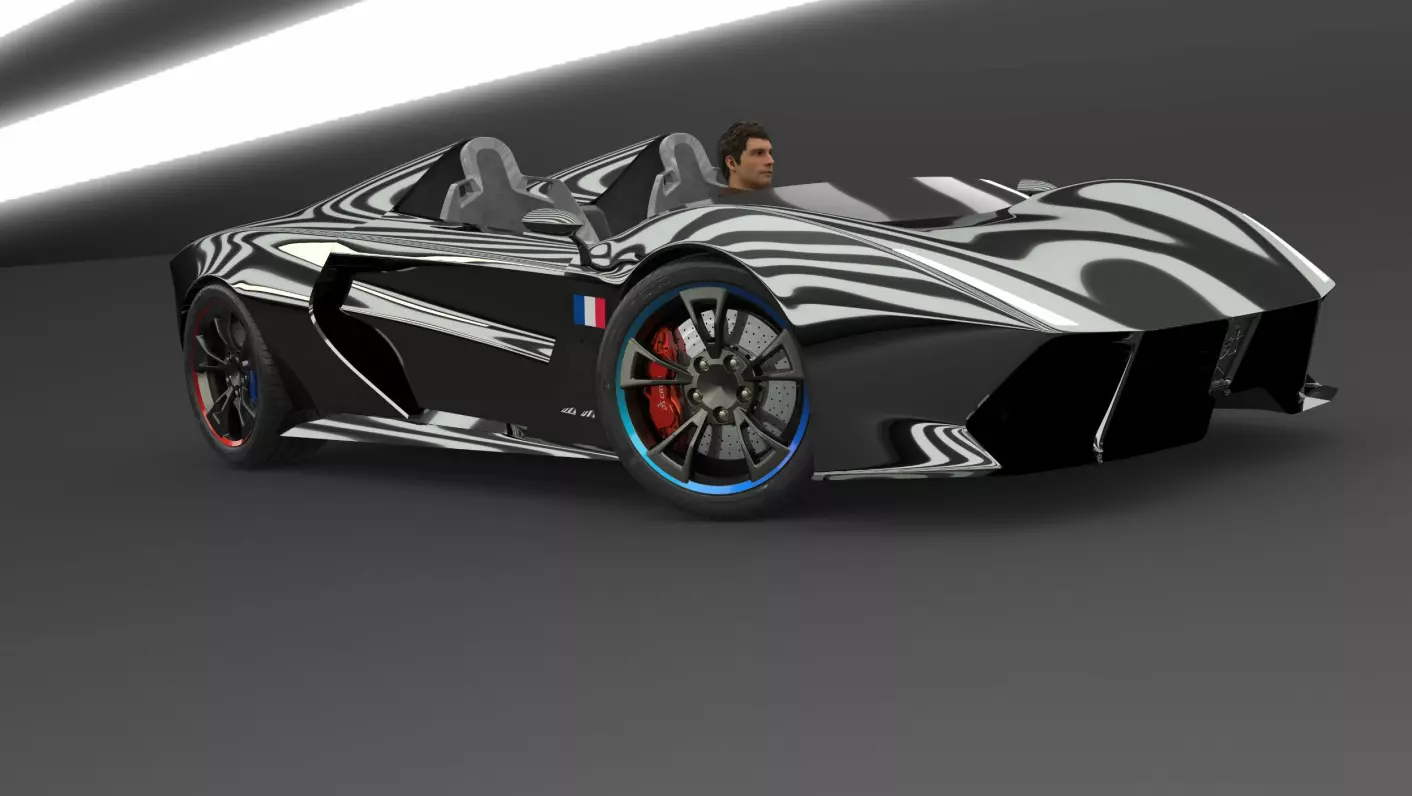

Crearea experiențelor de produs, direct din modelul de design
Webinarul a arătat inclusiv felul în care designerii pot construi experiențe de produs, direct din datele de design.
Folosind instrumentele disponibile pe platforma 3DEXPERIENCE, echipele pot:
- aplica materiale,
- defini medii de iluminare,
- vizualiza vehiculul în contexte diferite.
Experiențele vizuale rămân conectate la modelul de design subiacent. Implicit, atunci când geometria evoluează, vizualizarea se actualizează în mod corespunzător.
Prin urmare, părțile interesate pot explora designul în mod interactiv.
În paralel, pot înțelege mai bine conceptul, înainte ca el să ajungă în etapele ulterioare de dezvoltare.
Activarea lucrului paralel între designeri
Un alt aspect important al fluxului de lucru, prezentat în timpul webinarului, a fost colaborarea.
În cadrul platformei 3DEXPERIENCE, mai mulți designeri pot lucra simultan pe același set de date.
Fiecare contribuitor se poate concentra pe o sarcină specifică.
Deoarece toți participanții accesează același mediu de date, ei pot lucra în paralel, în loc să aștepte actualizări secvențiale.
O atare configurație colaborativă ajută la accelerarea procesului general de proiectare.
În plus, se asigură că toată lumea lucrează cu cea mai recentă versiune a modelului.
Menținerea geometriei NURBS pentru ingineria downstream
Pe tot parcursul fluxului de lucru, geometria generată rămâne bazată pe suprafețele NURBS.
Discutăm de un punct important pentru asigurarea continuității între proiectare și inginerie.
Suprafețele NURBS pot fi reutilizate direct pentru procese ulterioare, cum ar fi dezvoltarea inginerească sau simularea.
Prin menținerea tipului dat de geometrie, încă din faza de concept, echipele evită necesitatea reconstruirii ulterioare a modelelor.
Concluzie
Webinarul prezentat de Felix Rockel și Laura Peythieux ilustrează modul în care instrumentele moderne de design remodelează felul în care sunt dezvoltate conceptele auto.
Prin combinarea ideației asistate de AI, a modelării Sub-D, a scenariilor vizuale și a fluxurilor de lucru colaborative în cadrul platformei 3DEXPERIENCE, designerii pot accelera tranziția de la o simplă schiță conceptuală la un concept car 3D detaliat.
În paralel, fluxul de lucru asigură că geometria rezultată rămâne potrivită pentru procesele inginerești ulterioare.
Abordarea integrată le permite echipelor de proiectare să se miște mai rapid, menținând nivelul de precizie necesar pentru dezvoltarea de produse în lumea reală.
FAQ
-
Cum susține inteligența artificială etapele incipiente ale designului în acest flux de lucru?
AI e utilizată pentru a genera scene și medii vizuale pe baza unor solicitări.
Asemenea imagini îi ajută pe designeri să exploreze diferite contexte pentru prezentarea unui concept și să accelereze faza de ideare.
-
Care este rolul modelării Sub-D în designul auto?
Modelarea Sub-D permite proiectanților să sculpteze rapid volumele principale ale unui vehicul, menținând totodată suprafețe netede.
Este utilă în special în etapa incipientă de concept.
-
Cum îi ajută visual scripting pe designeri?
Visual scripting le permite designerilor să creeze scenarii care generează elemente geometrice precum roți sau ferestre.
Prin ajustarea parametrilor, scenariile pot produce automat diferite variații de design.
-
De ce este utilă proiectarea parametrică în timpul explorării conceptelor?
Designul parametric permite designerilor să genereze mai multe variante ale unui element de design prin simpla modificare a parametrilor.
Prin urmare, e facilitată explorarea rapidă a diferitelor idei.
-
Cum susține platforma 3DEXPERIENCE colaborarea?
Platforma permite mai multor designeri să lucreze simultan pe același set de date.
Echipele colaborează în timp real și accelerează procesul de dezvoltare.
Cei care-și doresc să vizioneze webinarul, o pot face aici.
