Învățați cum să utilizați gestionarea schimbărilor în SOLIDWORKS.
Notă: aceasta este partea a doua dedicată managementului schimbării cu SOLIDWORKS Design. Dacă ați ratat prima parte, o puteți găsi aici.
Change Execution în SOLIDWORKS
Change Execution este disponibil atât ca aplicație web, cât și ca aplicație desktop.
Aplicația permite gestionarea proceselor de modificare (Change Management) din cadrul companiei.
Cu Change Execution, pot fi create următoarele tipuri de activități:
- Cerere nouă de investigație (New Investigation Request),
- Cerere nouă de modificare (New Change Request),
- Acțiune nouă de modificare (New Change Action).
Implementare în 5 etape
Pentru a facilita înțelegerea aplicației, întregul proces va fi explicat apelând la un studiu de caz.
Scenariu
Studiul de caz prezintă procesul de lansare inițială și de revizuire a produsului într-o companie care produce discuri de frână.
Procesul e explicat din perspectiva rolurilor unui inginer proiectant și a unui inginer șef.
- Inginer Proiectant (Ridvan Polat): Inginerul responsabil de proiectarea discurilor de frână.
- Inginer Șef (Hanen Bdioui Polat): Inginerul responsabil de verificarea tehnică a proiectelor și de gestionarea proceselor de modificare (Change Management).
Gestionarea procesului de lansare inițială (First Release) în proiectarea SOLIDWORKS

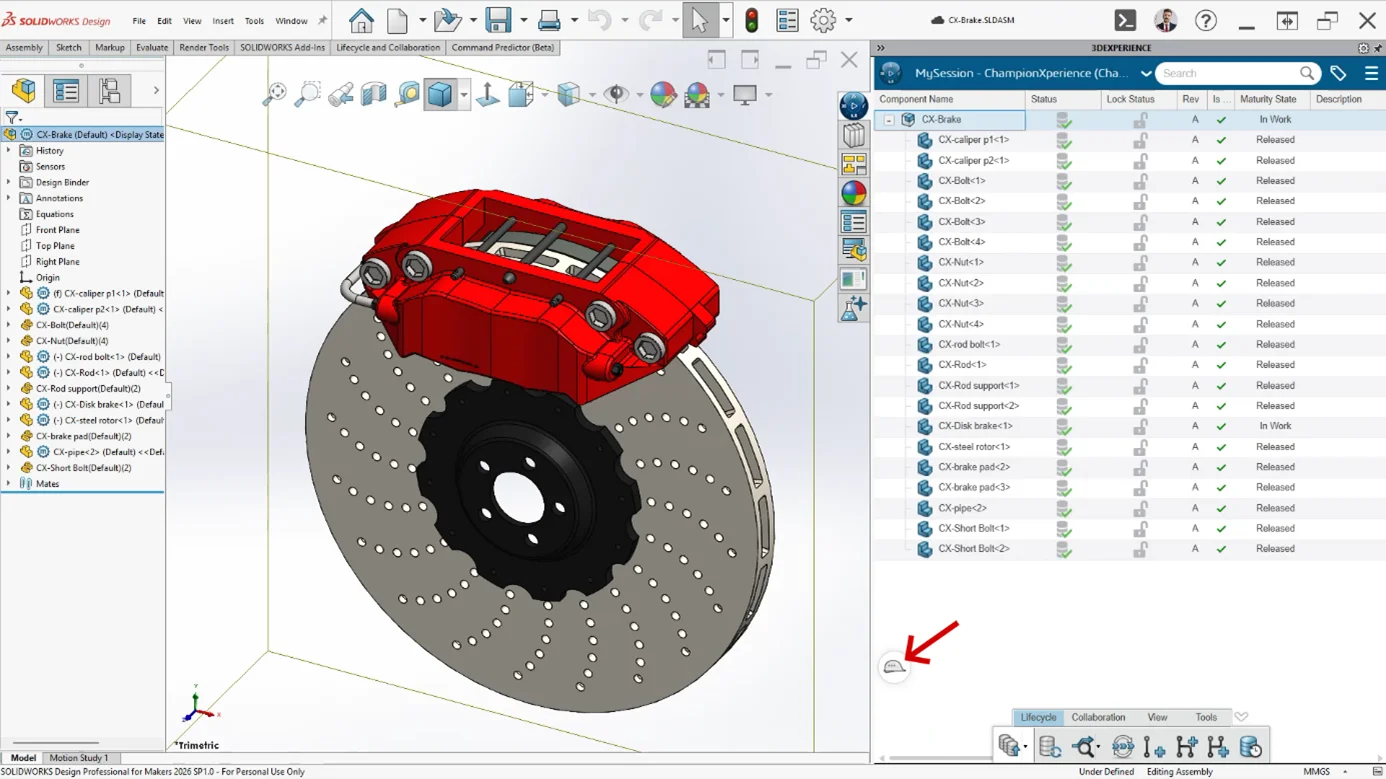

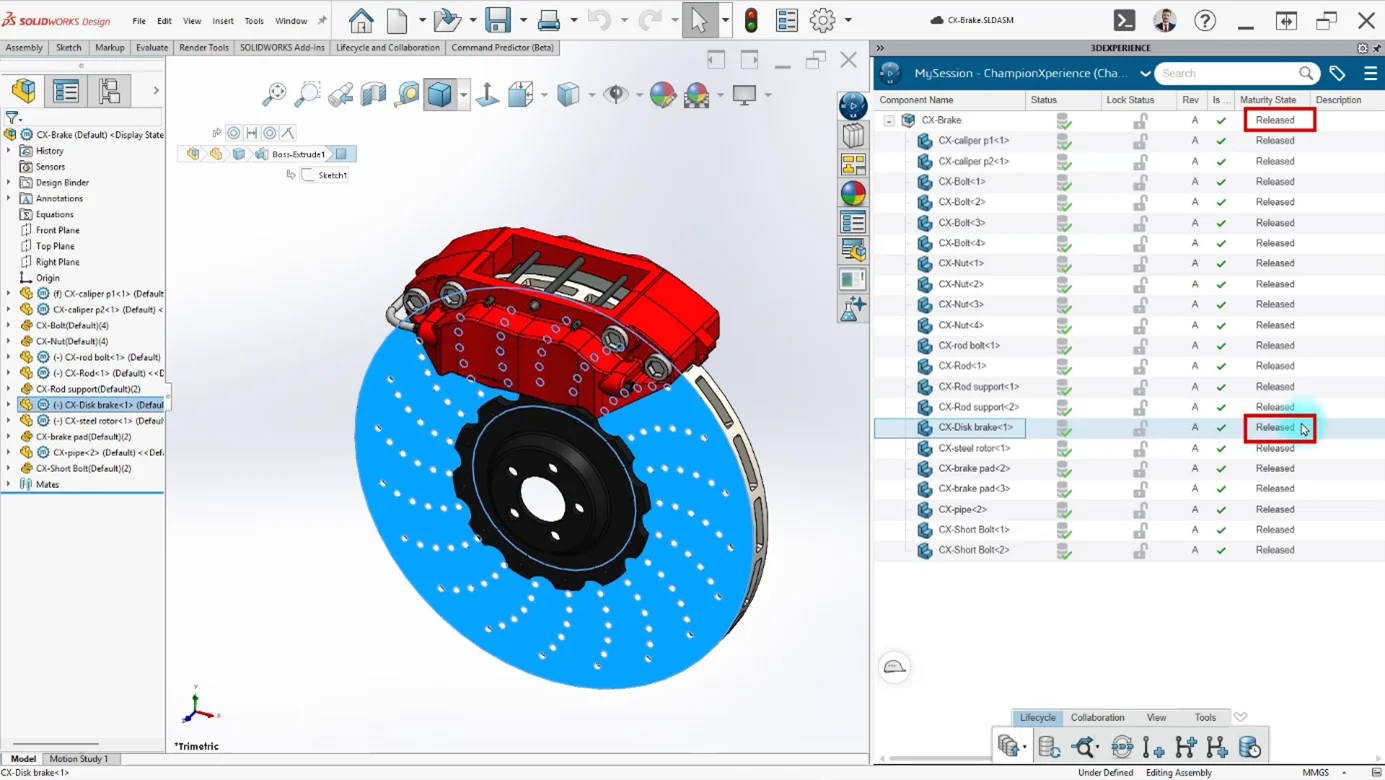

Odată efectuate verificările necesare, toate componentele au ajuns în starea de maturitate Released, cu excepția piesei Disc din cadrul ansamblului Brake Disc.
După finalizarea ultimelor operații efectuate de inginerul proiectant, etapele necesare de proiectare pentru piesa Disc au fost încheiate.
Ansamblul Brake Disc a fost pregătit pentru producție.
De unde poate ști o persoană care deschide ansamblul că datele sunt gata pentru producție?
PLM (Product Lifecycle Management) oferă răspunsul la întrebare.
Gestionarea ciclului de viață al produsului permite determinarea etapei ciclului de viață în care se află datele, adică starea de maturitate (Maturity State) pe care au atins-o.
Implicit, persoanele care analizează datele pot obține informații detaliate despre produs. În paralel, datele sunt protejate împotriva modificărilor neintenționate.
Majoritatea companiilor doresc ca procesele respective să fie desfășurate într-un mod controlat, pe baza unui flux de aprobare. Astfel, utilizează aplicațiile Change, menționate la începutul articolului.

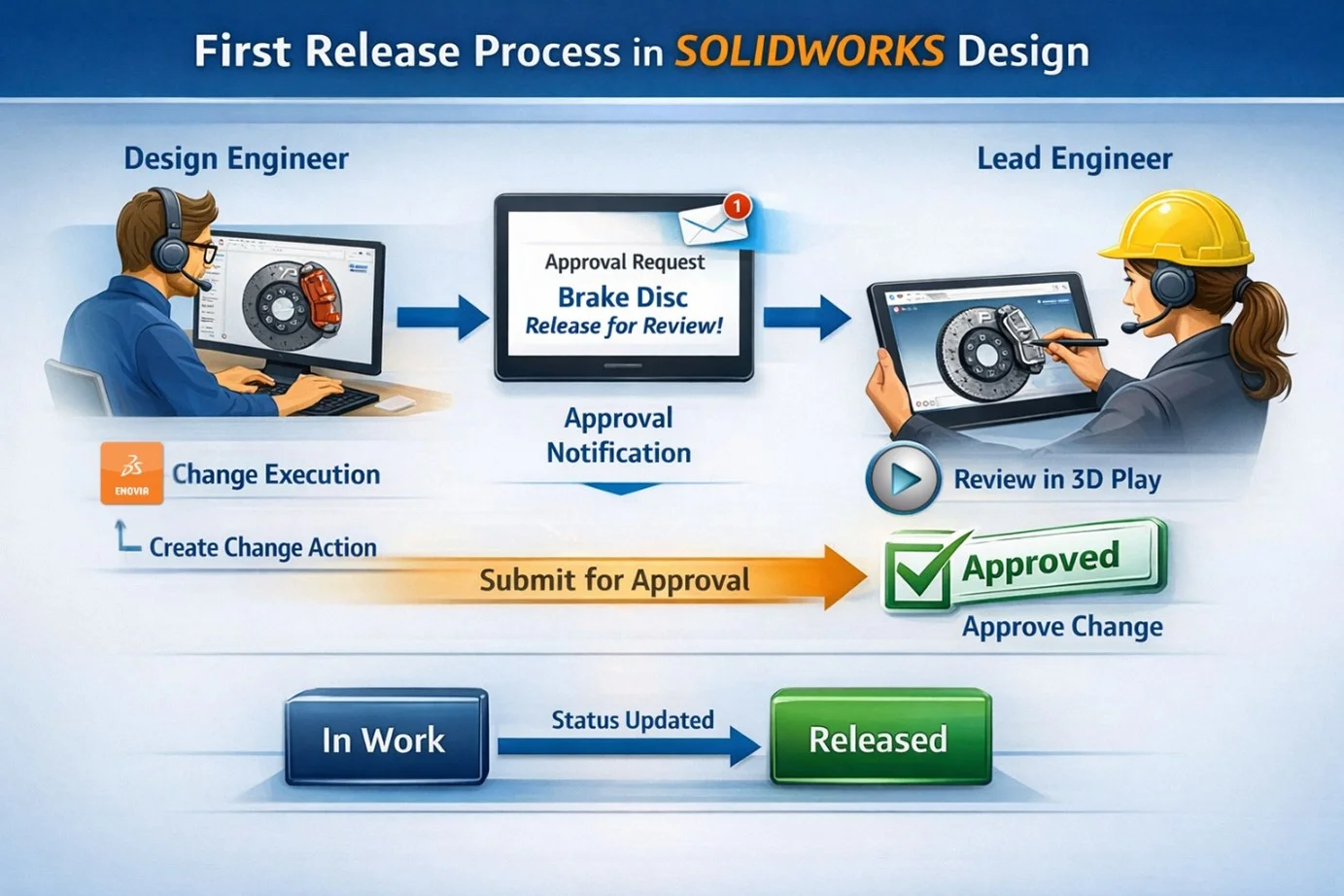

Inginerul proiectant finalizează proiectarea și inițiază procesul de First Release prin crearea de Change Action, pentru a obține aprobarea conform căreia proiectul e pregătit pentru producție.
Fluxul de lucru
Pasul 1: Inițierea procesului de First Release
În timp ce lucrați în SOLIDWORKS, puteți adăuga componente din fereastra 3DEXPERIENCE în widgetul dorit de pe platformă, utilizând funcția drag-and-drop.
Tot prin drag-and-drop puteți deschide în SOLIDWORKS datele existente într-un widget al platformei.
Funcționalitatea simplifică lucrul cu platforma, în special atunci când utilizați două monitoare.
În cadrul studiului de caz, a fost adăugat direct doar ansamblul în zona Proposed Change.
În interiorul ansamblului a rămas o singură piesă care, la rândul ei, trebuia să ajungă în starea Released.
Pentru asta, cât timp opțiunea Work Under era activă în Lifecycle și înainte de a trimite Change Action (CA) spre aprobare, a fost bifată opțiunea Include Structural Objects și executată operația Freeze.
Prin acțiunea dată, toate componentele din structura ansamblului au fost adăugate automat în zona Realized Change.
Prin urmare, atunci când Change Action urma să fie aprobată, atât ansamblul, cât și piesa ar fi trecut în starea Released.
Pasul 2: Revizuirea proiectului și acordarea aprobării
Pentru analizarea componentelor trimise spre aprobare, ansamblul a fost examinat din widgetul Change Action (CA), cu 3DPlay.
Fără a deschide SOLIDWORKS, au fost folosite, direct din browser, numeroase instrumente de revizuire, precum:
- Explode,
- Section View,
- Measure.
Soluția e utilă pentru persoanele aflate în poziții de management sau pentru cei care au rol de aprobare, dar nu utilizează SOLIDWORKS în activitatea de zi cu zi.
După ce inginerul șef a aprobat Change Action (CA), atât ansamblul, cât și piesa au fost promovate din starea In Work în starea Released, primind aprobarea pentru producție.

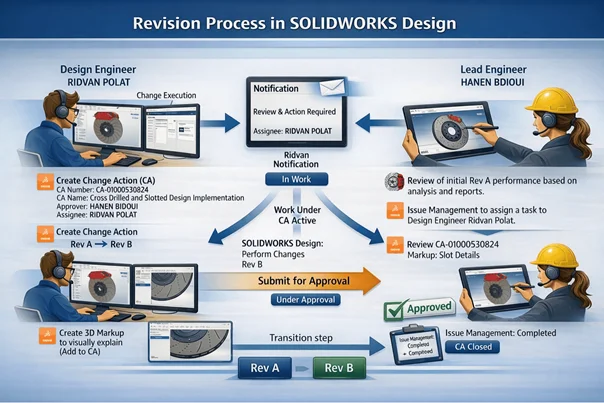

Gestionarea procesului de revizie în proiectarea SOLIDWORKS
În urma testelor efectuate asupra discului care a primit aprobarea pentru producție, au fost identificate mai multe probleme la componenta Disc.
Echipele de Producție și Analiză au transmis următorul feedback către inginerul șef:
„Densitatea ridicată a găurilor provoacă concentrarea tensiunilor și apariția fisurilor termice. E necesară reducerea numărului de găuri pentru a îmbunătăți integritatea structurală.”
După discuțiile purtate cu echipele de Producție și Analiză, inginerul șef a concluzionat că simpla reducere a numărului de găuri ar putea genera alte probleme și a propus următoarea soluție:
„Integrați fante radiale pentru a compensa reducerea numărului de găuri. Astfel se va asigura evacuarea gazelor și curățarea plăcuțelor de frână, fără a compromite rezistența structurală.”
În urma ședinței, s-a decis inițierea unui proces de revizie.
Inginerul șef a dorit să creeze un document care să conțină descrierea problemei și propunerile de soluționare. Ulterior, a transformat documentul într-o sarcină (Task) atribuită inginerului proiectant.
Cum ar fi trebuit să procedeze?
Există mereu posibilitatea trimiterii unor capturi de ecran sau e-mailuri. Totuși, în astfel de situații, e greu de păstrat o evidență completă a procesului pentru consultări ulterioare.
Soluția s-a dovedit a fi aplicația Project.
Aplicația permite:
- gestionarea organizată a sarcinilor,
- colaborarea între membrii echipei,
- păstrarea istoricului complet al activităților desfășurate.
Fluxul de lucru
Pasul 1: Inițierea procesului de dezvoltare

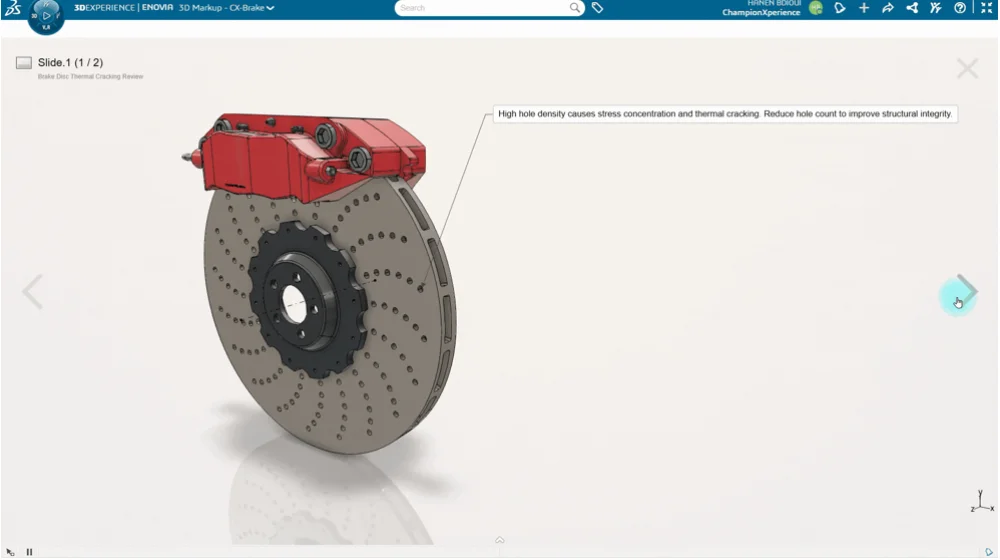

În loc să creeze un document care să conțină descrierea problemei și propunerile de soluționare, inginerul șef a utilizat widgetul 3D Markup.
Astfel, atât problemele identificate, cât și soluțiile propuse au fost prezentate direct pe modelul 3D al ansamblului.
Abordarea a permis echipei să vizualizeze observațiile și recomandările în contextul geometriei produsului, facilitând înțelegerea modificărilor necesare și colaborarea între membrii proiectului.
Pentru a-l informa pe inginerul proiectant despre problemă, inginerul șef a utilizat funcția Generate Issue din cadrul widgetului 3D Markup și a definit problema astfel:
„În conformitate cu rezultatele analizei termice CAE și cu rapoartele privind fezabilitatea fabricației, s-a decis trecerea la următorii parametri de proiectare ai discului de tip «Cross-Drilled & Slotted» pentru a crește rezistența la solicitările termice a discului actual. Se propun implementarea următoarelor modificări de proiectare.”
În vederea soluționării problemei, inginerul șef a inclus în Issue următoarele recomandări:
Soluția propusă
1. Revizuirea găurilor
- Reducerea numărului de găuri: Numărul găurilor va fi redus cu 60% pentru a crește masa termică a discului.
- Reducerea diametrului găurilor: Diametrul găurilor va fi redus de la Ø6 mm la Ø5 mm, pentru a diminua concentrarea tensiunilor.
2. Integrarea fantelor
- Se vor adăuga fante radiale curbe între găuri, pentru a compensa reducerea capacității de evacuare a gazelor (cauzată de diminuarea numărului de găuri).
- Lățimea fantei: 3,0 mm.
- Adâncimea fantei: 0,8 mm.
Pasul 2: Inițierea procesului de revizie

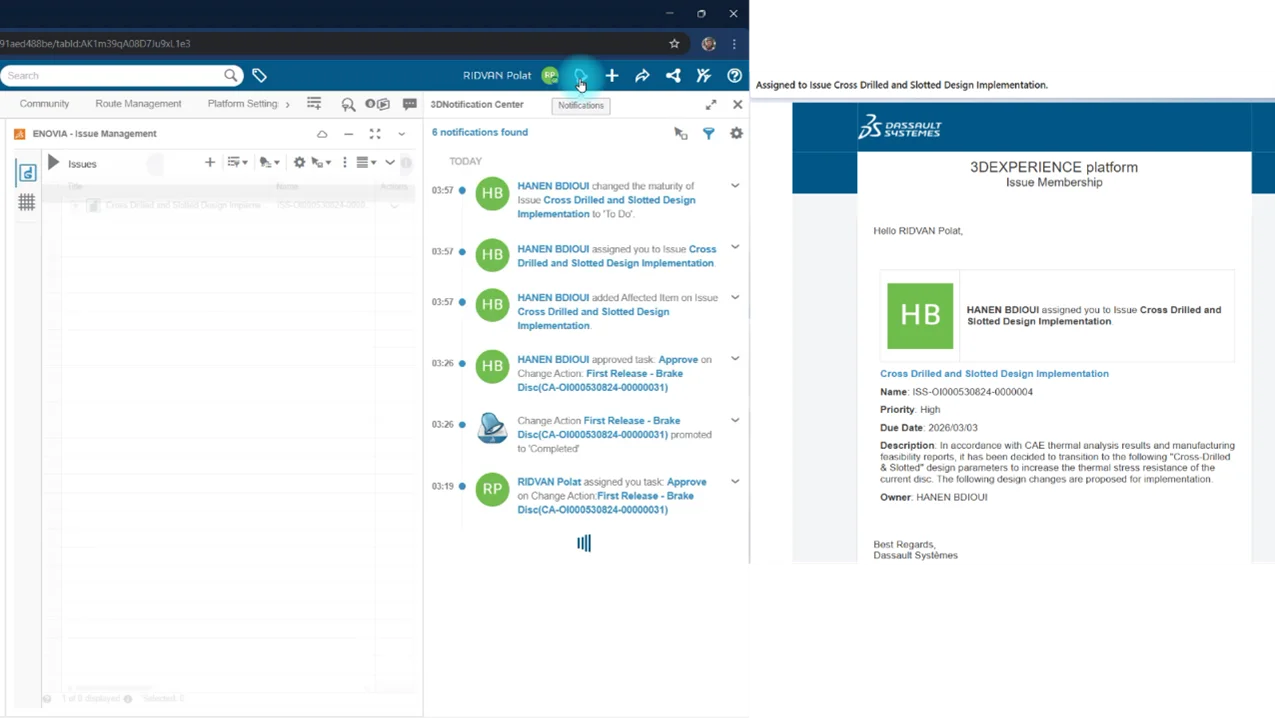

Platforma are o funcție care oferă notificări atât prin browser, cât și prin e-mail.
Issue Management dispune, la rândul său, de un ciclu de viață (Lifecycle) și de stări de maturitate (Maturity States).
Prin schimbarea stării de maturitate Issue din To Do în In Work, inginerul proiectant a informat inginerul șef că a început să lucrez la sarcina atribuită.
La fel ca în procesul First Release, procesele de revizie au fost gestionate prin intermediul unei Change Action (CA). O atare abordare a permis administrarea modificărilor într-un mod controlat, cu trasabilitate și aprobare.

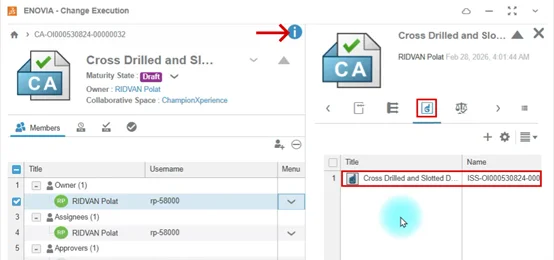

A existat totodată posibilitatea asocierii Change Action cu un Issue. Datorită ei, modificările stării de maturitate Change Action au determinat automat actualizarea stării de maturitate Issue, asigurând sincronizarea și urmărirea corectă a întregului proces de revizie.
Noi îmbunătățiri au fost necesare pentru piesa Disc.
Motivul? Discul este componenta critică a ansamblului din care face parte, influențând direct performanța întregului ansamblu.
Prin urmare, a fost selectată simultan piesa Disc și ansamblul în ecranul SOLIDWORKS. Cele două au fost trasate și plasate, prin drag-and-drop, în zona Proposed Changes din browser.
Selectarea piesei și a ansamblului este legată de gradul în care componenta afectează ansamblul.
Dacă modificarea nu ar fi fost critică pentru ansamblu, nu ar fi fost necesară adăugarea ansamblului în Change Action (CA). De asemenea, nu ar fi fost necesară generarea unei noi revizii.
Pasul 3: Revizuirea designului
Înainte de a efectua în SOLIDWORKS o modificare asupra unei componente aflate în starea In Work, cea din urmă a trebuit blocată.
O componentă blocată este rezervată utilizatorului care efectuează modificarea și împiedică intervențiile altor utilizatori.
Pentru utilizatorii de SOLIDWORKS PDM, mecanismul este similar cu conceptul de Check Out.

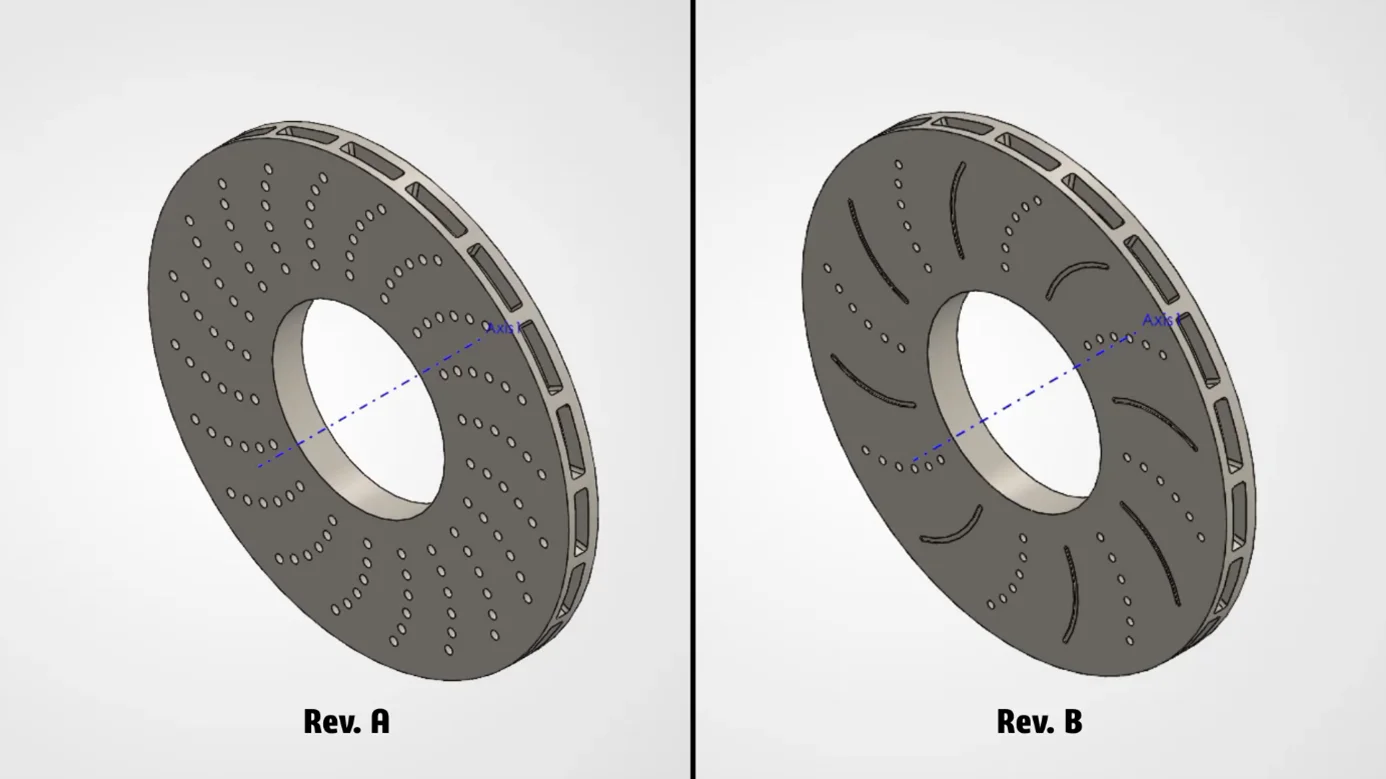

Numărul total de găuri de pe disc era 120. Pentru a-l reduce cu 60%, conform indicațiilor din Issue, și pentru a adăuga fante (sloturi) între găuri, a fost redus numărul din Circular Pattern de la 20 la 8.
Astfel, au rezultat 48 de găuri (8 x 6), ceea ce corespundea reducerii de aproximativ 60%.
Informațiile despre starea componentelor pot fi obținute din coloana Status de pe ecranul 3DEXPERIENCE din SOLIDWORKS.
Dacă o componentă a fost salvată cu succes în zona 3D Space, se va vedea o pictogramă verde cu bifă (așa cum este ilustrat în partea stângă a imaginii de mai jos).
În cazul în care asupra componentei a fost efectuată o modificare, va apărea o pictogramă portocalie (așa cum este ilustrat în partea dreaptă a imaginii de mai jos). Atunci când cursorul mouse-ului e trecut peste pictogramă, se va observa mesajul de avertizare „File is modified in session”.
Deoarece sistemul detectează modificările efectuate, la trecerea din mediul Part în mediul Assembly, se va afișa un avertisment conform căruia schimbarea realizată în ansamblu a fost făcută fără blocare, fiind necesară blocarea ansamblului.
După efectuarea procesului de blocare, ansamblul e salvat pe platformă.
Pasul 4: Trimiterea reviziei spre aprobare
La fel cum un Issue poate fi conectat la Change Action (CA), pot fi adăugate materiale care să susțină operațiunile efectuate prin atașarea de fișiere suplimentare.

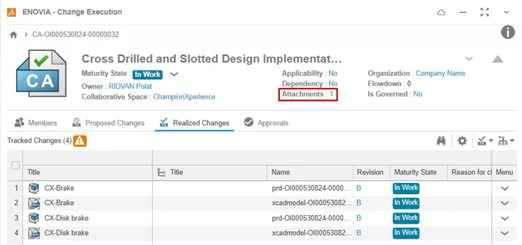

Atunci când un fișier este atașat la CA, numărul de atașamente este afișat lângă secțiunea Attachments.

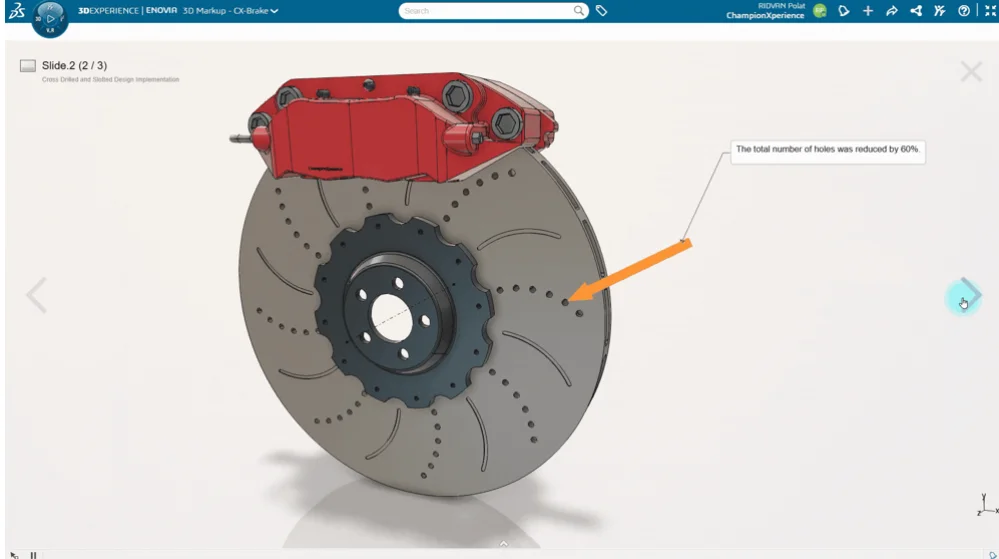

Inginerul de proiectare a folosit markup 3D pentru a explica modificările efectuate asupra discului, adăugând markup-ul la CA.
Puteți observa că stările de maturitate ale datelor din revizia B, aflate în zona Realized Changes, sunt afișate ca In Work, deși au fost setate pe Frozen.
De asemenea, puteți înțelege din semnul de exclamare din interiorul triunghiului portocaliu că această actualizare nu fusese încă reflectată în zonă, însă operațiunea era urmărită (tracked).
De fapt, datele au fost înghețate în fundal. Pur și simplu modificarea nu era încă reflectată în zonă.

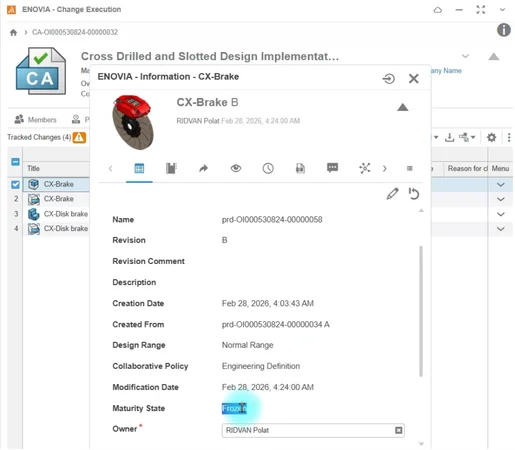

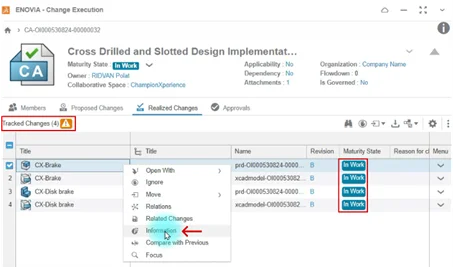

Modul de verificare s-a făcut printr-un click dreapta pe date și selectarea Information, pentru examinarea proprietăților.
După cum se poate observa în imagine, lângă Maturity State este afișat statusul Frozen.
Pasul 5: Acordarea aprobării pentru revizie și finalizarea procesului
În urma analizelor efectuate de inginerul șef, a fost acordată aprobarea pentru revizia B a noului model de disc.
Datele aflate în starea In Work au fost promovate în starea de maturitate Released, la fel ca în procesul de First Release.
În momentul în care CA a ajuns în starea Completed, Issue conectat la Change Action (CA) în Pasul 2 a fost promovat automat în starea In Approval. Astfel, proiectantul nu a mai fost nevoit să efectueze manual operațiunea.
Odată cu aprobarea inginerului șef, Issue deschis în scop de dezvoltare a fost, de asemenea, finalizat.
Într-un final, un disc de frână mai rezistent la apariția fisurilor și cu performanțe îmbunătățite a fost pregătit pentru producție.
Concluzie
Articolul a vizat modul în care utilizatorii SOLIDWORKS pot desfășura procesele de modificare în mod sincronizat cu aplicațiile ENOVIA, disponibile împreună cu SOLIDWORKS Design și Cloud Services.
Avantajele și flexibilitatea oferite de platforma 3DEXPERIENCE utilizatorilor CAD sunt semnificative.
