SOLIDWORKS și simularea
Pentru SOLIDWORKS, simularea constituie o parte a procesului de proiectare, nu o etapă ulterioară.
Atunci când își pot valida proiectele din fazele incipiente, inginerii:
- identifică problemele înainte ca ele să devină costisitoare,
- își dezvoltă o înțelegere profundă a modului în care produsele se comportă sub sarcină,
- aduc pe piață produse mai bune, într-un timp mai scurt.
Provocările producătorilor
Așteptările clienților sunt în continuă creștere.
De cealaltă parte, companiile de inginerie se confruntă cu o presiune tot mai mare de a livra soluții inovatoare, care să îndeplinească cerințele stricte de performanță, reducând totodată durata ciclurilor de dezvoltare.
Soluțiile existente
Analiza cu elemente finite (FEA) și dinamica fluidelor computațională (CFD) sunt două dintre cele mai eficiente instrumente disponibile pentru a răspunde provocărilor.
Instrumentele permit echipelor să prezică virtual performanța produselor, în condiții reale, înainte de construirea unui prototip.
Expertiza în simulare
Organizațiile sunt nevoite să dezvolte, într-un timp tot mai scurt, produse:
- mai performante,
- mai sustenabile,
- mai fiabile.
Deloc întâmplător, în toate industriile, cererea pentru expertiză în simulare continuă să crească.
De la produse de consum și echipamente industriale până la aplicații din industria auto, aerospațială, electronică și energetică, echipele de inginerie sunt solicitate să valideze, din fazele timpurii ale dezvoltării, mai multe scenarii de proiectare.
În paralel, ele trebuie să reducă dependența de prototipurile fizice costisitoare.
Nevoia de noi instrumente de simulare
Simularea nu mai este exclusiv domeniul specialiștilor.
Ca parte a activităților cotidiene de dezvoltare a produselor, se așteaptă ca designerii și inginerii să evalueze:
- performanța structurală,
- comportamentul termic,
- durabilitatea și curgerea fluidelor.
Schimbarea generează nevoia unor instrumente de simulare care să fie:
- puternice,
- accesibile,
- integrate în fluxuri de lucru familiare,
- centrate pe CAD.
Noile roluri de simulare din portofoliul SOLIDWORKS
Noile roluri de simulare din portofoliul SOLIDWORKS au fost concepute pentru a răspunde cererii.
Acestea oferă capacități de simulare scalabile, adaptate diferitelor niveluri de analiză inginerească.
Fie că utilizatorii au nevoie de validări rapide ale designului, analize structurale avansate sau studii CFD detaliate, rolurile asigură un flux de lucru MODSIM conectat, care integrează proiectarea și simularea pe platforma 3DEXPERIENCE.
Prin combinarea colaborării conectate la cloud, a calculului de înaltă performanță, a gestionării securizate a datelor și a resurselor integrate de învățare, rolurile ajută organizațiile să extindă utilizarea simulării în cadrul echipelor.
Totodată, le permit inginerilor să ia decizii de proiectare mai rapide și mai bine fundamentate.
Patru noi roluri de simulare în portofoliul SOLIDWORKS
Patru noi roluri de simulare extind capacitățile de simulare, bazate pe cloud, ale platformei 3DEXPERIENCE.
Rolurile susțin întregul parcurs de dezvoltare a produsului, de la validarea structurală până la analize avansate de oboseală și curgere a fluidelor pentru modelele și ansamblurile CAD.
Cele trei roluri dedicate simulării structurale (FEA) — SOLIDWORKS Simulation Designer, SOLIDWORKS Simulation Engineer și SOLIDWORKS Simulation Analyst — au fost introduse odată cu versiunea R2026x FD01.
A urmat SOLIDWORKS Simulation CFD Engineer în R2026x FD02.
Acum, proiectele dumneavoastră beneficiază de capacități de simulare bazate pe cloud, care reunesc analizele structurale și CFD într-un flux de lucru MODSIM conectat, ajutându-vă să inovați cu încredere, de la concept până la validare.
Toate cele patru roluri sunt conectate la cloud, oferind fiecărui utilizator acces la:
- resurse de calcul în cloud,
- gestionare securizată a datelor,
- colaborare în timp real,
- programe de învățare în ritm propriu (prin SOLIDWORKS Learner pe platforma 3DEXPERIENCE).
SOLIDWORKS Simulation Designer, simulare structurală rapidă și precisă pentru inginerii proiectanți

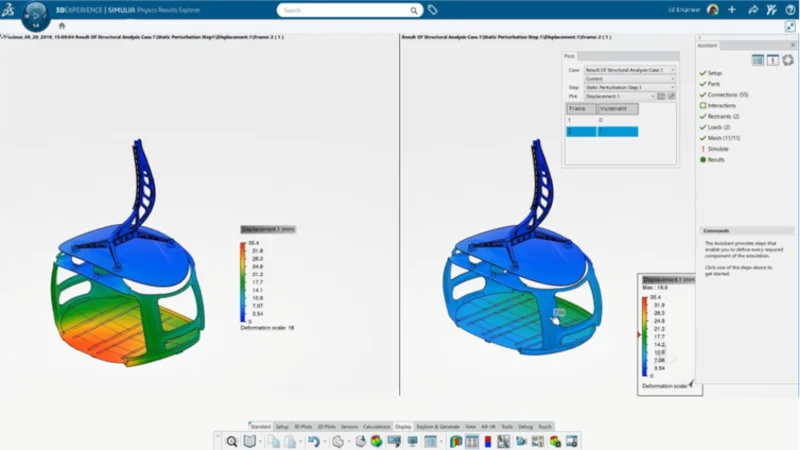

SOLIDWORKS Simulation Designer oferă inginerilor proiectanți capacități fiabile de analiză structurală liniară, pentru evaluarea performanței produselor, pe parcursul întregului proces de dezvoltare.
Soluția pune la dispoziția echipelor de proiectare toate instrumentele necesare pentru realizarea eficientă a studiilor de:
- analiză statică liniară,
- frecvență proprie,
- flambaj,
- analiză termică în regim staționar și răspuns dinamic modal.
SOLIDWORKS Simulation Designer integrează într-un singur rol, conectat la cloud, funcționalitățile Structural Engineer, Simulation Collaboration, SOLIDWORKS Learner și Platform Extended Storage.
Capacități principale:
• Realizarea de scenarii „what-if”, cu actualizări asociative ale geometriei, pentru optimizarea rapidă a proiectelor și atingerea obiectivelor de performanță.
• Evaluarea comportamentului produselor sub acțiunea încărcărilor structurale, utilizând o gamă completă de tipuri de încărcări și condiții la limită. La asta se adaugă configurarea rapidă a contactelor în ansambluri complexe, prin funcționalitatea General Contact.
• Generarea de mesh-uri solide, de înaltă calitate, direct pe geometria proiectului. Sunt folosite controale bazate pe reguli, pentru obținerea unor rezultate precise, susținute de tehnologia Abaqus.
SOLIDWORKS Simulation Engineer, analiză structurală liniară și neliniară avansată pentru inginerii de produs
Bazându-se pe capacitățile SOLIDWORKS Simulation Designer, SOLIDWORKS Simulation Engineer reprezintă o soluție puternică și intuitivă de analiză structurală.
Soluția e concepută pentru a evalua și optimiza performanța și calitatea produselor, în condiții de încărcări structurale complexe, încă din etapa de proiectare.
Constituie alegerea potrivită pentru inginerii proiectanți care trebuie să depășească limitele analizelor liniare și să abordeze probleme ce implică:
- deformații mari,
- comportament neliniar al materialelor,
- condiții complexe de încărcare în mai multe etape.
SOLIDWORKS Simulation Engineer permite inginerilor de proiectare să realizeze analize structurale liniare și neliniare complexe, inclusiv studii statice, de frecvență, de flambaj, termice și dinamice modale, cu scenarii în mai multe etape.
Calculul în cloud, pe platforma 3DEXPERIENCE, accelerează timpul de rezolvare.
De cealaltă parte, mediul unificat permite vizualizarea rezultatelor, colaborarea cu echipa și gestionarea securizată a datelor de simulare împreună cu geometria de proiectare.
SOLIDWORKS Simulation Engineer reunește într-un singur rol capacitățile Structural Performance Engineer, Simulation Collaboration, SOLIDWORKS Learner și Platform Extended Storage.
SOLIDWORKS Simulation Engineer vă ajută să:
- Efectuați simulări structurale avansate, pe tot parcursul procesului de proiectare, beneficiind de un flux de lucru eficient și de instrumente puternice și intuitive, precum și de acces la tehnologia de simulare Abaqus, recunoscută la nivel industrial.
- Evaluați rapid scenarii de tip „what-if” (datorită asocierii directe și continue cu geometria de proiectare).
- Simulați scenarii structurale în mai multe etape, pentru a evalua în mod realist performanța și calitatea produselor.
- Efectuați calcule atât pe stația locală, cât și în cloud, utilizând resurse integrate de calcul de până la opt nuclee, reducând astfel limitările hardware.
- Accelerați pregătirea și finalizarea simulărilor prin generarea automată a rețelei de elemente finite (mesh) pentru ansambluri de mari dimensiuni.
- Vizualizați eficient rezultatele simulărilor de înaltă performanță, chiar și pentru modele foarte mari.
SOLIDWORKS Simulation Analyst, analiză avansată de durabilitate și dinamică
SOLIDWORKS Simulation Analyst oferă inginerilor și analiștilor capacități avansate de validare structurală, pentru evaluarea performanței și siguranței produselor în cele mai extreme condiții.
Rolul pune la dispoziție simulări structurale și de oboseală (la nivel de referință în industrie), pentru validarea durabilității, integrității și performanței pe întreg ciclul de viață al produselor, în condiții reale de utilizare.
Bazându-se pe analize liniare și neliniare, SOLIDWORKS Simulation Analyst permite inginerilor să efectueze studii statice, dinamice și de oboseală, cu un nivel ridicat de realism fizic, incluzând dinamica implicită și explicită.
Astfel, se reduce dependența de testele fizice și crește încrederea în fiabilitatea produsului.
Funcțiile avansate de modelare, generare a rețelei (meshing) și definire a contactelor, permit simularea unor scenarii complexe de funcționare.

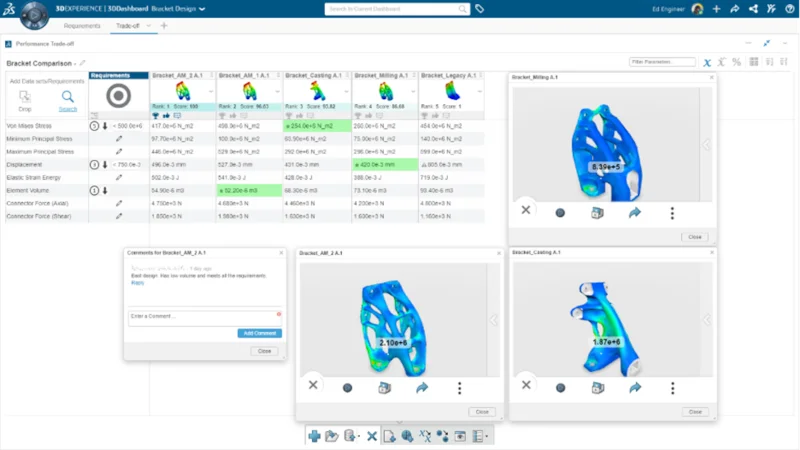

În paralel, studiile parametrice multi-obiectiv ajută inginerii să găsească echilibrul optim între cerințele de performanță.
SOLIDWORKS Simulation Analyst reunește într-un singur rol funcționalitățile oferite de Durability and Mechanics Engineer, Simulation Collaboration, SOLIDWORKS Learner și Platform Extended Storage.
SOLIDWORKS Simulation Analyst permite:
- Evaluarea performanței structurale, prin scenarii de analiză în mai multe etape, bazate pe tehnologia Abaqus, incluzând analize statice, modale (de frecvență), termice, de flambaj și dinamice implicite/explicite.

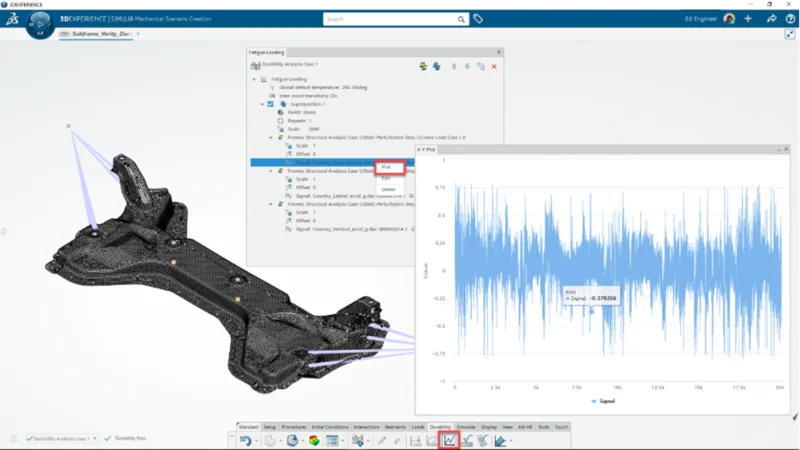

- Predicția precisă a duratei de viață la oboseală, atât pentru solicitări cu număr mare de cicluri (high-cycle fatigue), cât și pentru solicitări cu număr redus de cicluri (low-cycle fatigue). Operațiunea asigură proiecte durabile, extinderea duratei de exploatare și reducerea costurilor asociate reproiectărilor târzii, testelor fizice și garanțiilor.
- Estimarea, încă din faza de proiectare, a ciclului de viață al componentelor supuse solicitărilor ciclice, prin metode de durabilitate bazate pe tensiuni și deformații.
- Predicția comportamentului la oboseală atât pentru regimuri high-cycle, cât și low-cycle.
- Simularea scenariilor de cădere (drop-test) și impact (crash) utilizând un solver explicit, recunoscut și validat în industrie.
- Utilizarea și calibrarea unei game largi de modele de materiale, cu funcționalități integrate pentru calibrarea proprietăților materialelor.
- Accelerarea inovării în proiectare prin rezolvarea provocărilor inginerești, direct pe modelele 3D, cu asociativitate completă a geometriei.
- Realizarea evaluărilor de rezistență și durabilitate, folosind fluxuri de lucru ghidate și personalizabile, pentru o adoptare rapidă și o curbă de învățare redusă.
Prin managementul scalabil al datelor, fluxurile de lucru colaborative și instrumentele puternice de vizualizare, SOLIDWORKS Simulation Analyst oferă echipelor posibilitatea de a:
- anticipa defectările,
- optimiza durabilitatea produselor,
- lua rapid decizii de proiectare (bazate pe date).
Aruncați o primă privire asupra acestor oferte aici. [EN]
SOLIDWORKS Simulation CFD Engineer, simulare termică și a fluidelor fără specialist CFD
SOLIDWORKS Simulation CFD Engineer aduce capacități avansate de CFD (dinamica fluidelor computațională) în aceeași experiență de platformă ca și rolurile dedicate simulării structurale.
Rolul oferă:
- tehnologie avansată pentru simularea curgerii fluidelor,
- instrumente de colaborare,
- stocare pe platformă,
- acces la materiale de instruire.

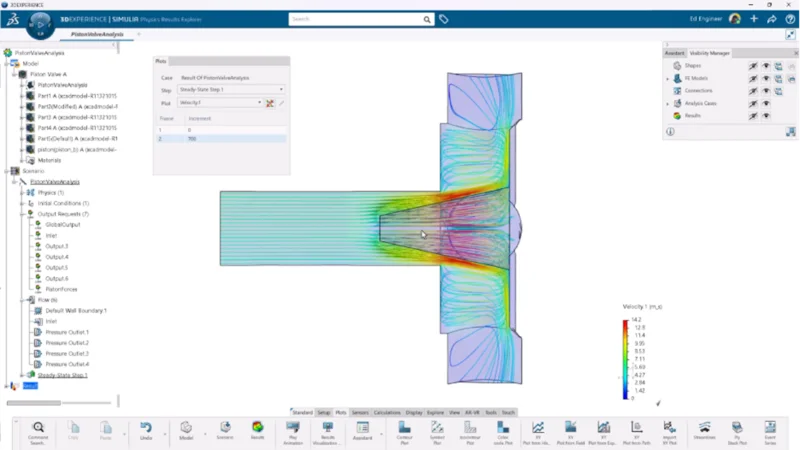

Astfel, le permite echipelor de proiectare să previzioneze comportamentul real al fluxurilor de fluide și performanța termică, înainte de construirea prototipurilor fizice.
Configurarea simulărilor devine rapidă și accesibilă, chiar și pentru inginerii proiectanți fără expertiză CFD, datorită:
- panoului de asistență ghidată,
- elaborării automate a domeniului fluid, direct din modelele SOLIDWORKS,
- unui Physics Manager intuitiv.
Generarea automată a rețelei de calcul (mesh) și utilizarea resurselor de calcul din cloud accelerează timpul de rezolvare.
Nu în ultimul rând, funcția integrată de comparare a scenariilor de proiectare facilitează evaluarea alternativelor și identificarea configurației cu cele mai bune performanțe.

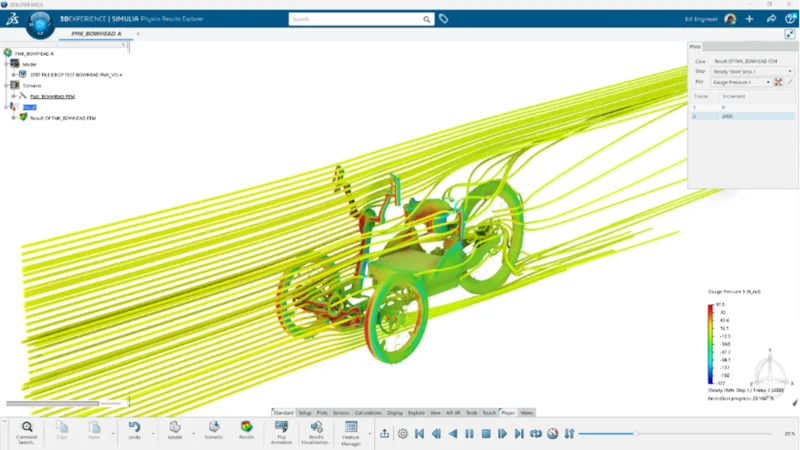

SOLIDWORKS Simulation CFD Engineer include aplicații pentru simularea avansată a fluxului fluidelor, aplicația Platform Extended Storage și SOLIDWORKS Learner.
SOLIDWORKS Simulation CFD Engineer permite echipelor să:
- Lucreze într-un mediu CAD-CFD, unificat pentru simulare și proiectare simultană, acoperind preprocesarea, rezolvarea și postprocesarea într-un singur loc.
- Parcurgă întregul flux de lucru CFD, de la configurarea modelului până la postprocesarea rezultatelor, cu ajutorul unui asistent integrat, care ghidează fiecare etapă și simplifică analizele uzuale ale fluxurilor de fluide.
- Rezolve probleme de curgere a fluidelor și transfer termic atât în regim staționar, cât și tranzitoriu de lungă durată, utilizând un solver cu volum finit, bazat pe modele RANS, cu selecție automată a modelelor de turbulență.
- Obțină mai rapid convergența simulărilor, grație unei tehnologii brevetate de estimare a erorilor, care prezice erorile de convergență și elimină iterațiile inutile.
- Modeleze simulări complexe, cu domenii multiple, prin capacități integrate de Interacțiune Fluid-Structură (FSI) și Transfer Termic Conjugat (CHT).
- Îmbunătățească eficiența și precizia simulărilor, prin utilizarea unor reguli predefinite, selectate în funcție de tipul simulării.
- Pregătească și curețe geometria necesară simulării, cu ajutorul instrumentelor integrate de pregătire a modelului, fără a părăsi mediul de lucru.
- Valideze indicatorii-cheie de performanță (KPI) și cerințele produsului prin simulare și să analizeze compromisurile de performanță încă din fazele timpurii ale ciclului de proiectare.
- Vizualizeze rezultate de înaltă performanță și să genereze automat rapoarte.
- Identifice și compare automat alternative de proiectare, folosind funcționalitatea Parametric Design Study.
- Evalueze impactul modificărilor de proiect și să colaboreze asupra rezultatelor direct pe platforma 3DEXPERIENCE.
- Își dezvolte competențele CFD în propriul ritm, prin acces la aplicația SOLIDWORKS Learner pentru instruire individuală.
Urmărește aici primul videoclip de prezentare.
Puterea noilor rolurilor
Ceea ce face noile roluri deosebit de puternice este faptul că sunt organizate într-o succesiune logică și naturală.
Un inginer de proiectare poate începe cu SOLIDWORKS Simulation Designer pentru a realiza analize structurale liniare.
Pe măsură ce cerințele de analiză devin mai complexe, poate opta pentru SOLIDWORKS Simulation Engineer.
Echipele care au nevoie de validări avansate pot utiliza SOLIDWORKS Simulation Analyst, iar specialiștii în dinamica fluidelor și transfer termic au la dispoziție SOLIDWORKS Simulation CFD Engineer.
Toate soluțiile sunt disponibile pe aceiași platformă și folosesc același model de date și aceeași infrastructură de colaborare.
Realizarea simulărilor în timpul proiectării este esențială.
Identificarea și rezolvarea problemelor încă din fazele timpurii:
- evită corecțiile costisitoare,
- reduce numărul de prototipuri fizice necesare,
- îi ajută pe ingineri să dezvolte o înțelegere profundă și durabilă a modului în care proiectele lor se comportă sub sarcini reale.
Adoptarea instrumentelor aduce beneficii întregii companii:
- timp mai scurt de lansare pe piață,
- mai puține prototipuri fizice,
- produse mai performante.
Mai multe detalii despre SOLIDWORKS Simulation și rolurile de simulare, conectate la cloud pe platforma 3DEXPERIENCE, găsiți aici. [EN]
Nu în ultimul rând, pentru a dezvolta și valida abilitățile echipei dvs., puteți explora certificările SOLIDWORKS Simulation aici.
