Anul acesta SOLIDWORKS a împlinit 30 de ani, rămânând o soluție ideală pentru profesioniștii din proiectare și inginerie. Noua versiune va fi lansată în noiembrie. De la proiectarea și detalierea bazate pe inteligența artificială până la încărcarea selectivă a componentelor de asamblare, aflați care sunt cele mai recente schimbări în SOLIDWORKS Design.
1. Îmbunătățiri cu AI
Accelerați documentația și proiectarea ansamblurilor prin intermediul automatizării desenelor, bazată pe inteligență artificială și recunoașterea elementelor de fixare.
Crearea automată a desenelor
Printr-un simplu click, puteți elabora automat foi de desen cu vederile și dimensiunile dorite. Trebuie doar să utilizați comanda Auto-Generate Drawing (Beta) din meniul New. Odată activată, funcția va automatiza crearea desenelor cu recunoașterea automată a găurilor pentru geometria nativă SOLIDWORKS sau importată. În plus, va asigura aranjarea automată a vederilor dvs., dar și corespunderea standardului industrial pentru formatul foii cu standardul industrial pentru piesă/ansamblu.
Recunoașterea și asamblarea automată a elementelor de fixare
La inserarea componentelor în ansambluri, SOLIDWORKS va recunoaște automat (drept elemente de fixare) componente precum piulițele, șuruburile sau șaibele, asamblându-le în consecință. Funcția se extinde inclusiv la componentele care nu fac parte din trusa de instrumente, permițându-vă să adăugați piese care vor fi fixate automat la locul lor. Astfel, veți economisi timp, evitând să lucrați cu fiecare componentă în parte.
2. Caracteristici îmbunătățite pentru ansamblurile mari
Datorită următoarelor ameliorări, puteți economisi timp și resurse atunci când lucrați cu ansambluri mari.

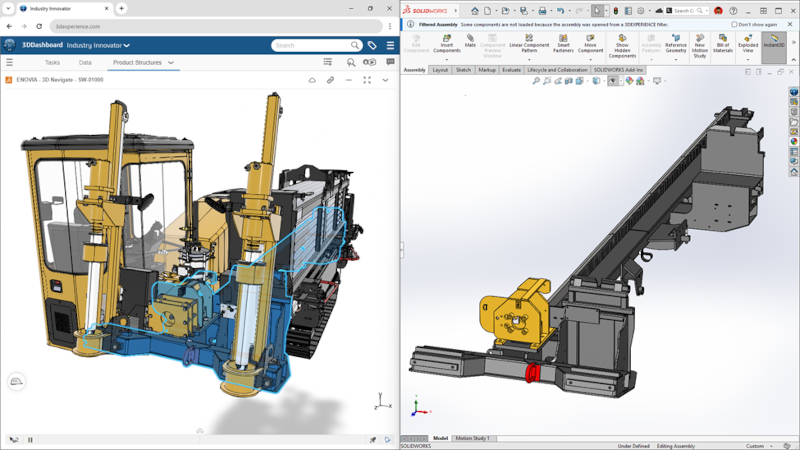

Încărcarea selectivă a componentelor de asamblare
Revoluționară, opțiunea vă permite să filtrați selectiv anumite porțiuni ale designului dvs. din platforma 3DEXPERIENCE. Cum? Utilizând vizualizarea relațiilor dintre componente și filtrele avansate pentru a găsi piese relevante. Încărcarea selectivă ajută la accelerarea deschiderii ansamblurilor mari, permițând deschiderea componentelor la care doriți să lucrați și reducând aglomerația de pe ecran.
Recunoașterea inteligentă a reconstrucției pentru modificări cosmetice
Reduceți timpii de reconstrucție a ansamblului prin omiterea reconstrucțiilor atunci când se fac doar modificări cosmetice componentelor. O nouă opțiune, Performance System, vă permite să preveniți reconstrucțiile inutile, îmbunătățind eficiența generală.
Dezactivarea rezolvării automate pentru componentele ușoare
Îmbunătățiți-vă performanța atunci când lucrați cu ansamblurile mari. Vă stă la dispoziție opțiunea de a dezactiva rezolvarea automată și de a deschide ulterior un ansamblu în modul Lightweight. Sub System Options, faceți click pe FeatureManager și dezactivați opțiunea de rezolvare automată. Apoi, accesați Open, Lightweight, Open. Când extindeți ansamblul în arborele de caracteristici, puteți vizualiza componentele rapid, ceea ce vă oferă mai mult control asupra momentului în care componentele sunt încărcate complet.
3. Experiență îmbunătățită a utilizatorului
Mențineți productivitatea și concentrarea cu noile schimbări din SOLIDWORKS 2026, care susțin munca neîntreruptă și designul eficient.

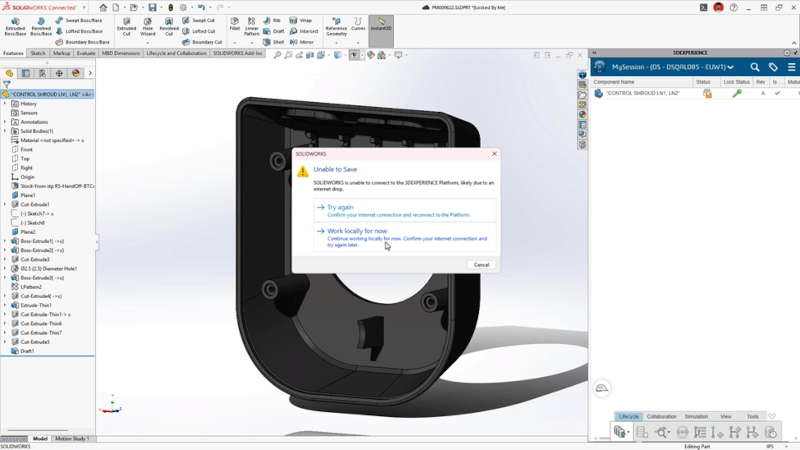

Mod offline neplanificat
SOLIDWORKS a introdus modul offline acum câțiva ani, simplificând opțiunea de conectare la el. Dacă întâmpinați o pierdere a conexiunii, în timp ce sunteți conectat la platforma 3DEXPERIENCE, veți primi o notificare. Totodată, veți putea continua lucrul în SOLIDWORKS în modul Offline, fără a fi nevoie să salvați, să ieșiți și să începeți o sesiune nouă.
Interfață simplificată
Accelerați fluxul de lucru cu o interfață mai intuitivă, care afișează comenzile utilizate frecvent. Opțiunea vă ajută să lucrați eficient, fără distrageri.
Căutarea mai rapidă a comenzilor
Accelerați căutările cu ajutorul Command Search, nu înainte de a adăuga un set personalizat de cuvinte cheie. În acest mod, veți găsi cu ușurință comenzile dorite. De exemplu, puteți adăuga termeni de căutare precum DWG, blueprint, plan, etc., care facilitează afișarea Make Drawing din comanda Assembly. Opțiunea e utilă pentru utilizatorii noi sau cei care provin din sisteme CAD diferite, reprezentând o modalitate rapidă de a accesa o comandă.
4. Proiectarea eficientizată a pieselor
Simplificați sarcinile complexe. Reduceți timpul de configurare. Obțineți mai mult control și flexibilitate pe tot parcursul procesului de proiectare. Cum? Prin crearea eficientizată a produselor fizice, definirea simplificată a punctelor de început și sfârșit ale flanșelor de bază/de margine în modelarea tablei și prin schițarea mai rapidă a geometriilor pătrate.
Crearea produselor fizice cu atribute
Fluxul de lucru pentru crearea noului document SOLIDWORKS a fost îmbunătățit. Acum puteți crea Produse Fizice/Physical Products direct pe platforma 3DEXPERIENCE. Similar elaborării unei piese, a unui ansamblu sau a unui desen SOLIDWORKS, aveți opțiunea de a elabora un Produs Fizic. De asemenea, ca parte a noului flux de lucru, puteți completa atribute precum numărul și numele proiectului, piesa fabricată/achiziționată ș.a.
Definirea unui punct de pornire personalizat pentru o flanșă de bază din tablă metalică
Când creați flanșe de margine pentru piese din tablă, le puteți defini lungimea apelând la un punct de schiță. Obțineți o flexibilitate mai mare în proiectarea tablei metalice, utilizând un punct de schiță pentru a defini capătul unei flanșe de margine.
Crearea pătratelor prin comanda Rectangle
Creați cu ușurință pătrate folosind comanda Rectangle. Pentru asta, țineți apăsată tasta Shift, aplicând automat relații egale entităților adiacente.
5. Colaborare și gestionare mai eficientă a datelor
Accelerați munca în echipă și luarea deciziilor cu ajutorul unor noi capacități puternice de colaborare și gestionare a datelor.
Ștanțarea îmbunătățită a desenului
Ștanțarea desenelor include atribute suplimentare, care oferă informații detaliate despre cea mai recentă tranziție de maturitate efectuată asupra unui desen prin comenzile Change Status sau Change Action. Acum, atributele pot include și nume de utilizator sau adrese de e-mail. Grație noii funcții, aveți posibilitatea de a urmări modificările de maturitate/vizualiza istoricul desenelor cu atribute evaluate, eliminând actualizările manuale.
Colaborarea și conectarea direct din SOLIDWORKS
Partajați proiecte folosind 3DDrive și 3DSwym. Accesați Forumul utilizatorilor direct din SOLIDWORKS.

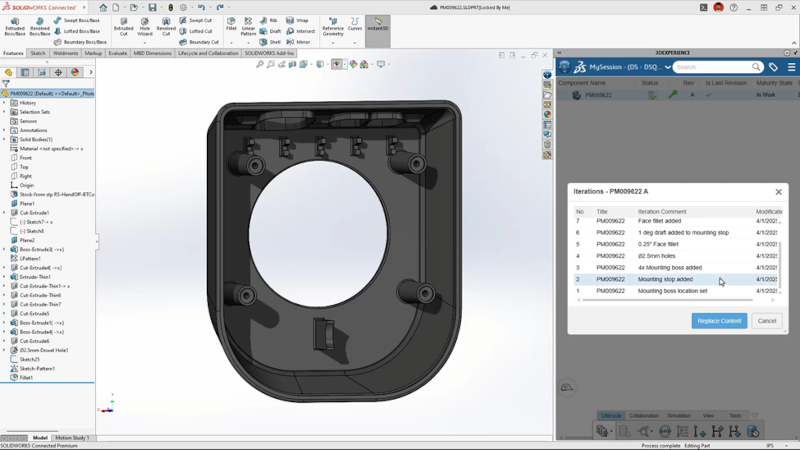

Suport pentru iterații
Actualizați pe platforma 3DEXPERIENCE un fișier selectat, la cea mai recentă versiune, asigurând acuratețea.
6. Detaliere îmbunătățită a desenului și MBD
Beneficiați de o detaliere rapidă a desenului, cu îmbunătățiri ale întreruperilor de linie de cotă, liniilor magnetice și posibilitatea de a afișa toate informațiile de configurare a designului într-un tabel, pe același desen.
Întreruperea automată a liniilor de cotă pentru intersectarea textului și a adnotărilor
Creați automat întreruperi în liniile de cotă, acolo unde acestea se intersectează sau se suprapun cu textul și adnotările. Îmbunătățiți claritatea și lizibilitatea desenului.
Inserarea Family Tables pentru configurații într-un desen
Afișați automat detaliile de configurare și proprietățile personalizate ale pieselor și ansamblurilor în desene, folosind Family Tables. Sporiți claritatea și reduceți documentația manuală.
Linii magnetice pentru alinierea adnotărilor
Folosiți liniile magnetice pentru a facilita atașarea și alinierea notelor, simbolurilor de sudură și a altor adnotări.
Adăugarea de text personalizat în valorile toleranței geometrice (GTOL)
Îmbunătățiți definițiile toleranțelor prin adăugarea de text și simboluri personalizate (ex: minute (′), secunde (″), caractere speciale precum (/), (*), (|) și () ș.a.), direct în valorile de toleranță. Bucurați-vă de precizie și claritate.
DimXpert Dimensions cu funcții de bibliotecă
Salvați dimensiunile definiției, bazate pe modelul DimXpert, în componentele bibliotecii din Library. O puteți face bifând noua opțiune „Include MBD Dimensions”. Opțiunea vă permite reutilizarea dimensiunilor, atunci când o caracteristică din bibliotecă e aplicată unui model. Astfel, economisiți timp și asigurați standardizarea față de necesitatea detalierii caracteristicii după plasare.
7. Mai multă flexibilitate pentru direcționarea pachetelor de date ale instalațiilor electrice, țevilor și tuburilor
BOM-uri combinate în mai multe ansambluri
În SOLIDWORKS Routing, puteți crea o listă de materiale (BOM) mai flexibilă pentru proiectele care implică fire, cabluri, rețele de fluide și conducte. Îmbunătățirea vă permite să urmăriți lungimile totale ale tipurilor de cabluri/fire pentru toate subansamblurile, precum și lungimile individuale ale cablurilor și firelor, oferind simultan un număr combinat de componente.
Suport pentru cleme de asamblare
Trasați trasee de țevi, tuburi și instalații electrice apelând la cleme, suporturi sau elemente de prindere, plasate în piese sau ansambluri. Ameliorați flexibilitatea proiectării.

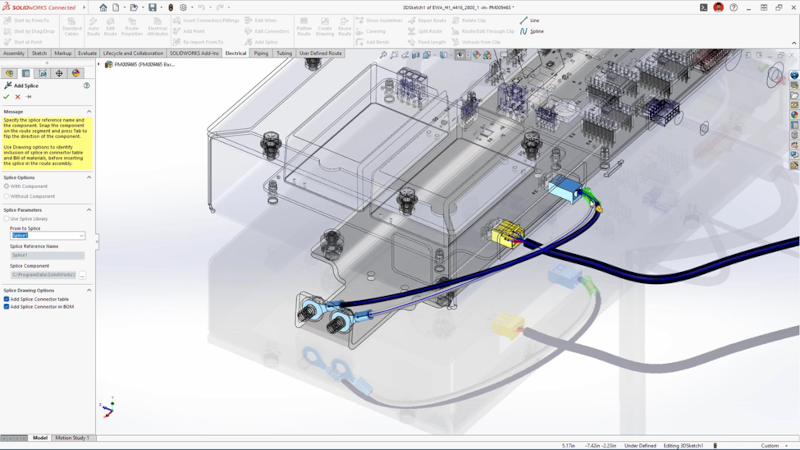

Ghidarea vizuală pentru o plasare mai ușoară a îmbinărilor electrice
Ghidați vizual amplasare, în segmentele de cablaj, a îmbinărilor sau a altor dispozitive electrice în linie. Folosind informațiile de conectare importate from-to, segmentele de cablaj potrivite pentru localizarea unei îmbinări sau a altui dispozitiv electric în linie sunt evidențiate pentru a ghida amplasarea dispozitivului. Acest lucru face ca amplasarea îmbinărilor și a componentelor în linie să fie ușoară și precisă.
8. Colaborare și proiectare ECAD/MCAD optimizate
Consolidați colaborarea ECAD-MCAD prin îmbunătățirea urmăririi datelor și a capacității de a revizui și anula modificările MCAD, înainte de implementarea ECAD.
Suport pentru relația părinte-copil în IDX 3.0
Mențineți relația părinte-copil/Parent-Child atunci când utilizați fișiere IDX și îmbunătățiți trasabilitatea. Aveți posibilitatea de a stoca și urmări datele părinte-copil, inclusiv detalii despre keep-in, keep-out, PTH și NPTH.
Posibilitatea de a suprascrie push-ul anterior
În timpul utilizării CircuitWorks, puteți revizui și anula modificările MCAD, înainte de actualizările finale ECAD, suprascriind modificările anterioare din IDX 3.0.
9. Finalizarea optimizată a unei imagini digitale/model 3D în SOLIDWORKS Visualize
Produceți imagini realiste și clare, datorită controlului îmbunătățit al opțiunii de utilizare Denoiser în modul CPU.
Control îmbunătățit al aranjamentului de forme strâns îmbinate/tessellation
Echilibrați calitatea și performanța geometriei cu viteze de import mai mari și controlul aranjamentelor de forme strâns îmbinate (tessellation).
Pe lângă îmbunătățirile generale ale performanței la import, dispuneți de control suplimentar asupra calității importului, cu opțiuni care vă permit importarea mai rapidă a modelelor de calitate superioară.
Utilizarea Denoiser în modul CPU
Creați rapid imagini/modele 3D de înaltă calitate, datorită posibilității de a activa Denoiser în render mode CPU.
Importarea materialelor PBR pentru fișiere glTF și USDZ
Simplificați finalizarea imaginilor digitale din modelele importate, cu suport pentru materiale PBR în formatele de fișiere USDZ și glTF.
10. Import și Export îmbunătățit
Accelerați-vă fluxul de lucru cu exporturi directe de pachete din caseta Share. Economisiți timp prin includerea selectivă a desenelor în pachetele de export. Simplificați piesele complexe importate cu instrumentele avansate de selecție.
Filtru de selecție pentru piesele complexe
Simplificați eficient piesele complexe, alcătuite din mai multe corpuri, utilizând instrumente avansate de selecție. Acestea izolează și gestionează corpurile în funcție de similaritate sau dimensiune.
Partajarea fișierelor, utilizând Export as a Package din meniul Share
Partajarea fișierelor e mai convenabilă. Puteți partaja rapid ansambluri salvate pe platforma 3DEXPERIENCE, utilizând opțiunea „Export as Package” din caseta Share.
Excluderea desenelor în Export Package
Controlați desenele pe care doriți să le includeți sau să le excludeți la exportarea pachetelor de date.
Pentru a avea la îndemână toate îmbunătățirile, descărcați acest flyer. [EN]
