Descoperiți beneficiile rolurilor conectate la cloud și noile îmbunătățiri care vă ajută să economisiți timp.
SOLIDWORKS Electrical Schematic Designer și SOLIDWORKS Electrical 3D
Fie că sunteți ingineri electricieni, proiectanți electricieni sau administratori CAD, pregătiți-vă să accelerați proiectarea produselor.
Noile îmbunătățiri de automatizare și gestionare a datelor din SOLIDWORKS Electrical Schematic Designer și SOLIDWORKS Electrical 3D sunt deja disponibile în livrarea funcțională (FD) R2026x FD02.
SOLIDWORKS Electrical Schematic Designer
Pe lângă capacitățile sale, conectate la cloud pe platforma 3DEXPERIENCE, SOLIDWORKS Electrical Schematic Designer vă ajută să creați:
- scheme electrice 2D inteligente,
- machete de panouri de control,
- diagrame de terminale.
SOLIDWORKS Electrical 3D
SOLIDWORKS Electrical 3D (E3D), conectat și el la cloud, permite o conexiune directă, bidirecțională, între 3D CAD și SOLIDWORKS Electrical Schematic Designer.
Acest lucru vă permite să:
- plasați componente electrice în 3D,
- selectați automat firele și cablurile (folosind reguli),
- generați documentație de producție (ex: lungimea firelor, desenele cablajelor).
Beneficii
Capacitatea de a aduce proiecte electrice 2D în spațiul 3D CAD oferă o multitudine de beneficii.
Printre ele se numără inclusiv capacitatea de a:
- determina lungimile optime ale firelor, cablurilor și cablajelor,
- sincroniza automat proiectarea și documentația între proiectele electrice și cele mecanice.
Următoarele îmbunătățiri analizate se aplică la SOLIDWORKS Electrical Schematic Designer.

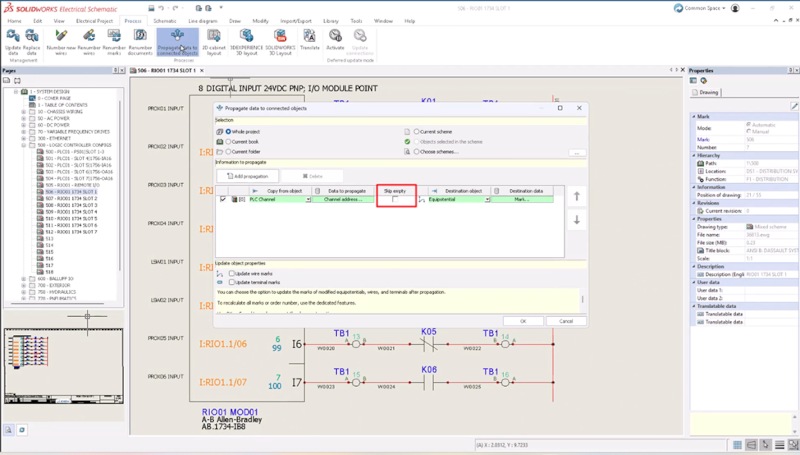

Omiteți propagarea „empty data„
Prin activarea noii opțiuni „Skip Empty”, puteți preveni pierderea datelor în timpul propagării automate.
Atunci când o valoare sursă este necompletată, cum ar fi o adresă de cablu care nu a fost atribuită, propagarea omite acea valoare și lasă datele de destinație existente neatinse.
Implicit, e eliminată curățarea manuală și sunt protejate datele valide în proiecte mari și complexe.

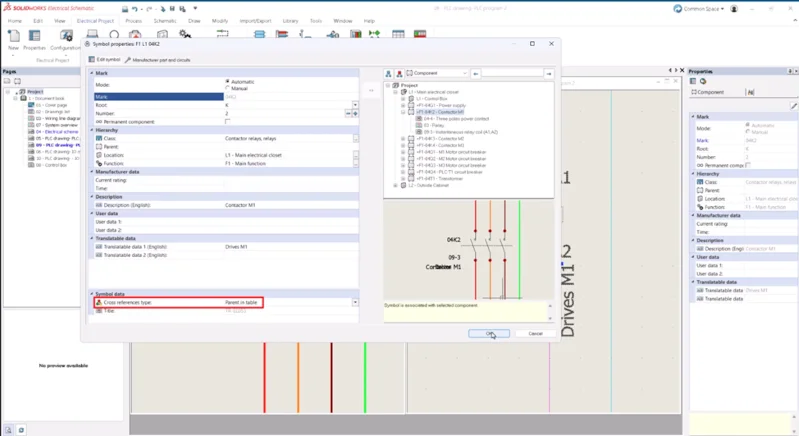

Opțiunea de prioritate a atribuirii mărcilor componentei
Controlați ce simbol determină marcajul componentei cu noua opțiune Component Mark Assignment Priority. O puteți face prin două metode.
Metoda 1
Prioritizați prin relația de referință încrucișată, unde simbolurile părinte determină întotdeauna marcajul.
Metoda 2
Prioritizați prin ierarhia tipurilor de simboluri.
Indiferent de metoda aleasă, simbolul principal desemnat determină marcajul componentei în mod consecvent, în toate tipurile de desene. Ceea ce elimină suprascrierile neașteptate și reduce corecțiile manuale în proiectele complexe cu desene multiple.
SOLIDWORKS Electrical 3D
Colaborarea dintre echipele electrice și mecanice nu a fost niciodată mai simplă.
Cu SOLIDWORKS Electrical 3D, utilizatorii SOLIDWORKS Design și SOLIDWORKS Electrical Schematic Designer pot lucra în mod colaborativ, îmbunătățind comunicarea dintre echipe.
Datorită SOLIDWORKS Electrical 3D, proiectanții și inginerii pot integra perfect, din SOLIDWORKS Electrical în modelul 3D al unei mașini sau al altui produs:
- scheme electrice,
- date de proiectare,
- diagrame de cablare.
Fiind bidirecțional, instrumentul îmbunătățește colaborarea între proiectanții electricieni și mecanici. De asemenea, permite plasarea sau îndepărtarea componentelor electrice în modelul 3D CAD.
Capacitatea de a proiecta atât în 2D, cât și în 3D, ajută la:
- asigurarea potrivirii componentelor,
- optimizarea lungimilor cablurilor și a traseelor de routing,
- eliminarea necesității prototipurilor fizice costisitoare.
Îmbunătățirile analizate în cele ce urmează se aplică la SOLIDWORKS Electrical 3D (cu licență pentru un singur utilizator sau licență pe termen lung pentru dispozitiv).

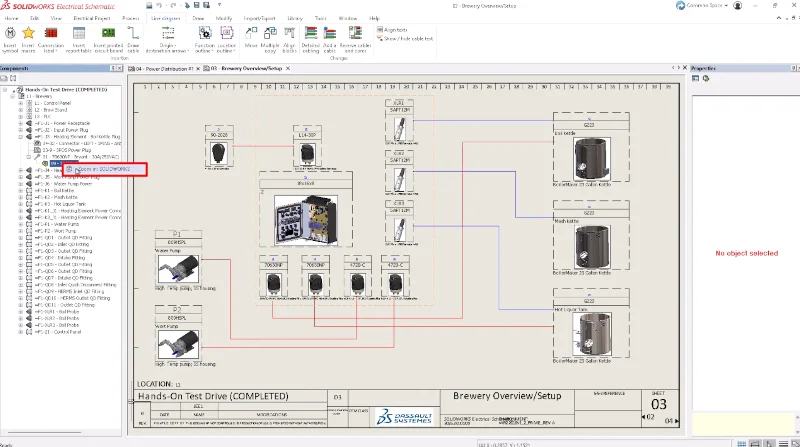

Navigare încrucișată între SOLIDWORKS Electrical Schematic Designer și SOLIDWORKS Electrical 3D
Treceți direct între ansamblul 3D și schemele 2D cu un singur click.
Tot ce trebuie să faceți e să selectați orice componentă din modelul 3D.
Ulterior, faceți click pe „Go-To” pentru a deschide foaia schematică bună, cu simbolul vizualizat.
Navigarea funcționează în ambele direcții, de la 3D la schemă și înapoi. Prin urmare, elimină căutările manuale în ansamblurile mari și în desenele cu foi multiple.
Urmăriți îmbunătățirile în acțiune, vizitând pagina What’s New Wiki aici.
Pentru cei care nu sunt încă în cloud și se confruntă cu pierderi de date, proiecte complexe cu desene multiple, căutări manuale în ansambluri mari, standarde stricte de conformitate și probleme de performanță software, este timpul să vă conectați datele și echipele în cloud.
Soluțiile SOLIDWORKS Electrical se integrează cu platforma 3DEXPERIENCE, oferind:
- biblioteci web,
- gestionare integrată a ciclului de viață,
- capacități de colaborare, care permit echipelor să lucreze simultan la același proiect.
Mai multe detalii despre integrarea proiectelor electrice și mecanice în SOLIDWORKS sunt disponibile într-un webinar.
De asemenea, puteți consultați portalul de învățare online SOLIDWORKS pentru resurse de instruire.
