Context
Birr Machines AG are sediul în Kleindöttingen, Elveția. Compania furnizează servicii pentru echipamente electrice de la 50 kW la 30 MW. În paralel, oferă service pentru mașinile din întreaga lume, fabricate acum mai bine de jumătate de secol de ABB (fosta BBC).
Anul trecut, Birr Machines AG a primit sarcina de a replica un transformator nuclear încorporat de 8,5 MW. Provocarea a constat în reconstrucția corectă a cadrului de oțel, în ciuda lipsei de documentație.
Pentru a realiza acest lucru eficient și calitativ, au apelat la SCAN IT 3D GmbH. Furnizorul de servicii de măsurare a fost însărcinat să înregistreze situația reală și să o proceseze ca model 3D cu dimensiuni definite.
Execuţie
MetraSCAN 3D a celor de la Creaform a fost utilizat pentru scanarea 3D.
Scanerul este potrivit în special pentru capturarea măsurătorilor 3D realizate obiectelor mecanice mari, cum ar fi motoarele electrice. MetraSCAN 3D scanează rapid. Are un grad ridicat de precizie și o rezoluție mare.

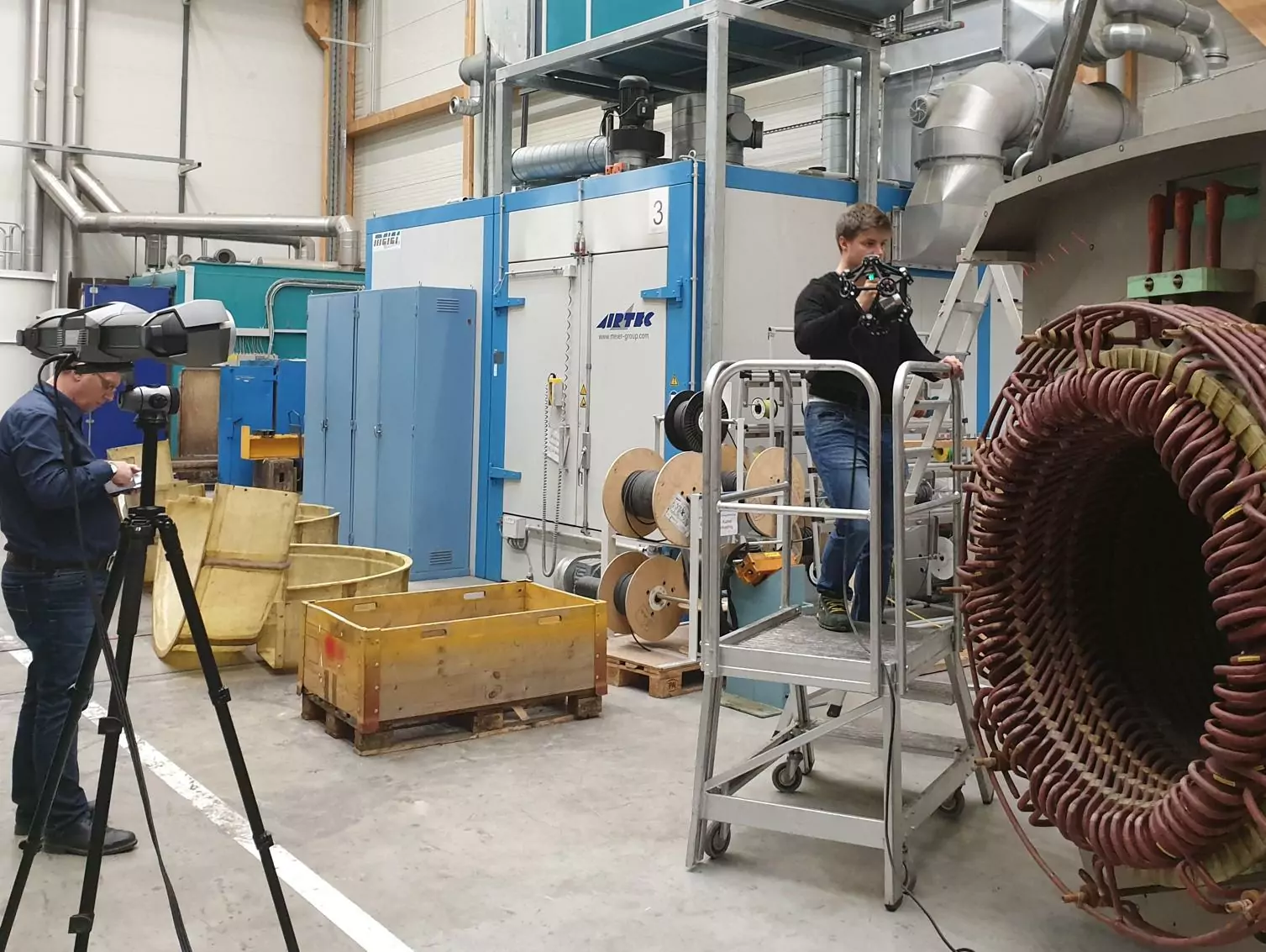

În acest caz, a fost scanat un motor electric cu dimensiunile de circa 2 x 2 x 2,5 metri. Aproximativ 35 de metri pătrați au fost capturați cu MetraScan 3D.
În locurile inaccesibile scanerului, s-au efectuat măsurători individuale cu HandyPROBE PCMM optic. Ele au fost stocate împreună cu datele scanate. Au putut fi efectuate până și măsurătorile capacelor capetelor de înfășurare din fibră de sticlă, fără a fi nevoie de dezasamblare.
Prelucrare ulterioară
Pentru procesările ulterioare, cei de la Birr Machines AG au optat pentru SOLIDWORKS. Faptul în sine le-a permis suprapunerea datelor de scanare 3D și a modelului CAD, nelăsând loc interpretărilor eronate.
Datele din procesul de inginerie inversă pot fi transferate în SOLIDWORKS , împreună cu Feature Tree și toate dimensiunile, din Geomagic Design X. Astfel, întregul flux de lucru este simplificat.
Inginerie inversă

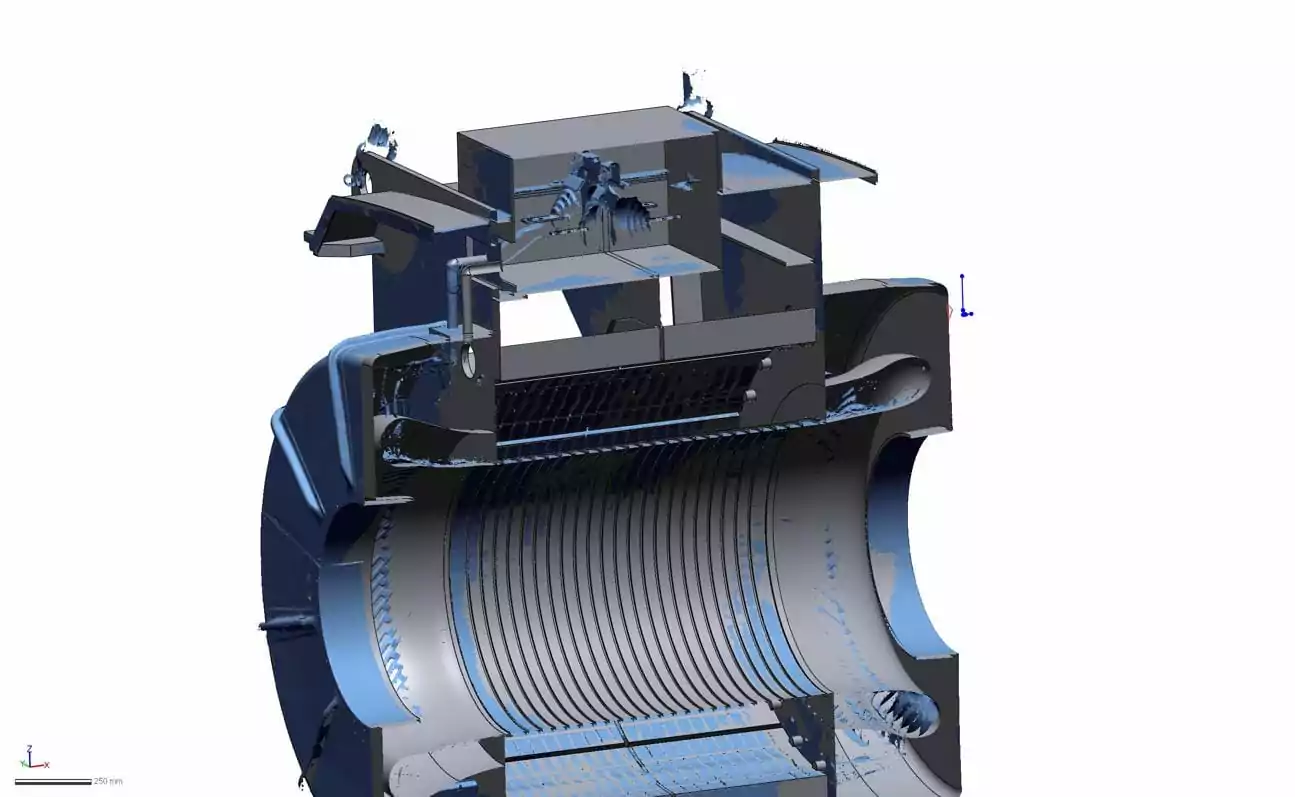

Software-ul Geomagic Design X a fost utilizat pentru ingineria inversă a structurii metalice.
Datele au fost transferate către Birr Machines AG ca modele native SOLIDWORKS.
Inclusiv învelișurile au fost create în Design X, putând fi utilizate direct pentru producție.
Construcții

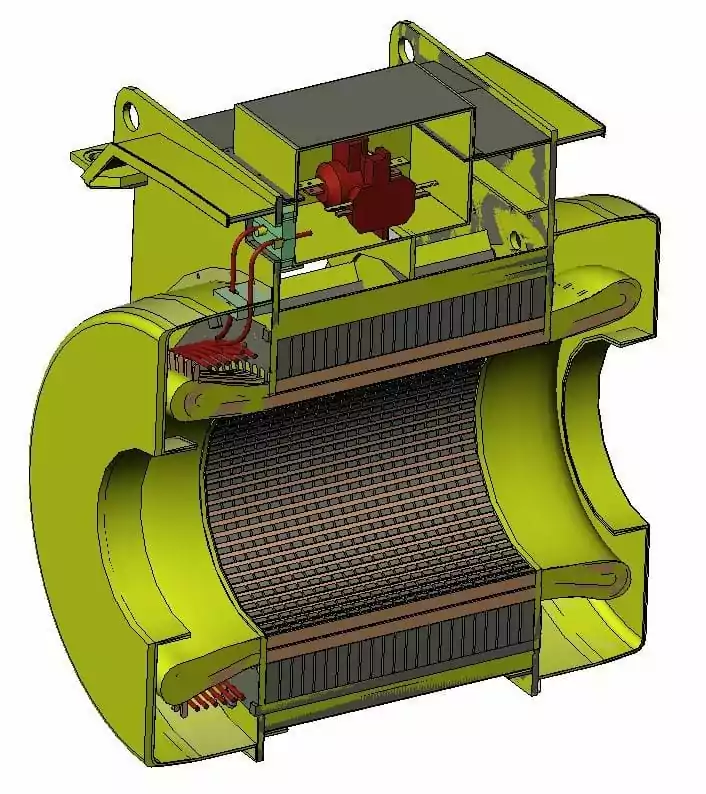

Pentru proiectul analizat, SCAN IT 3D GmbH a elaborat, prin inginerie inversă, un design în numele clientului, bazat pe datele scanate.
Designul respectiv a pus o bază solidă pentru procesarea ulterioară în sistemul CAD al clientului.
Rezultate: Scanare într-o zi și inginerie inversă în două zile
A fost nevoie de o singură zi pentru a realiza scanările 3D cu MetraSCAN 3D.
Reproiectarea carcasei și a capacelor a fost efectuată după două zile. Totul a fost coordonat cu clientul, iar reviziile au fost minime.
Un astfel de proiect necesită, de obicei, în jur de 5 zile.
Beneficii pentru clienți
- Nu e nevoie de măsurători manuale
- Nu e nevoie de achiziționarea unor instrumente de măsurare suplimentare
- Toate dimensiunile sunt disponibile rapid pentru scalare în software-ul CAD

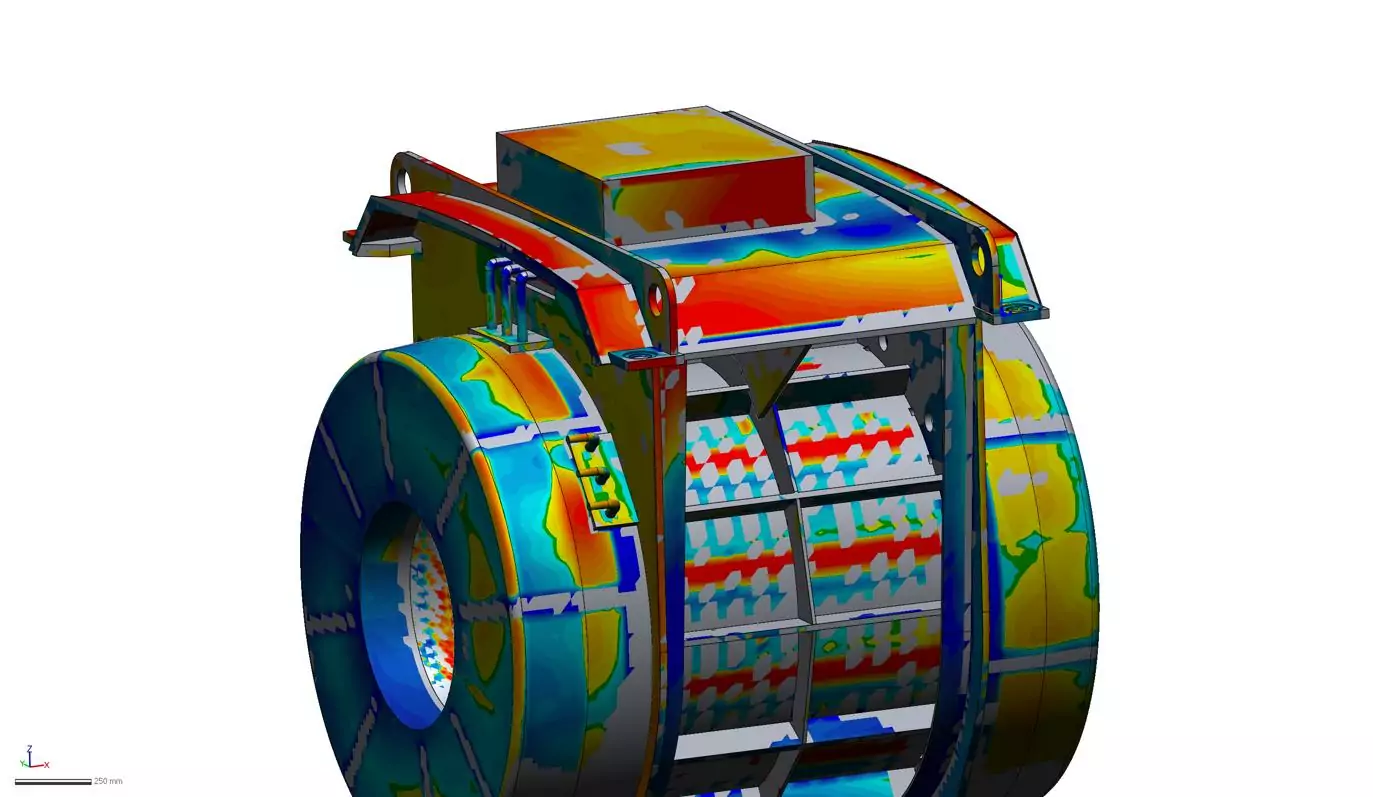

- Prin intermediul comparațiilor false de culori, modelul scanat poate fi întotdeauna comparat cu datele CAD.
SCAN IT 3D GmbH a finalizat cu succes numeroase proiecte cu scanerele 3D Creaform.
Acest raport a fost pus la dispoziția Creaform pentru publicare de către SCAN IT 3D GmbH. Cu sediul în Schliengen, Germania, SCAN IT 3D GmbH oferă servicii de metrologie, inginerie inversă și optimizare a proceselor.
